车载双通道CAN (FD) -bus数据记录终端

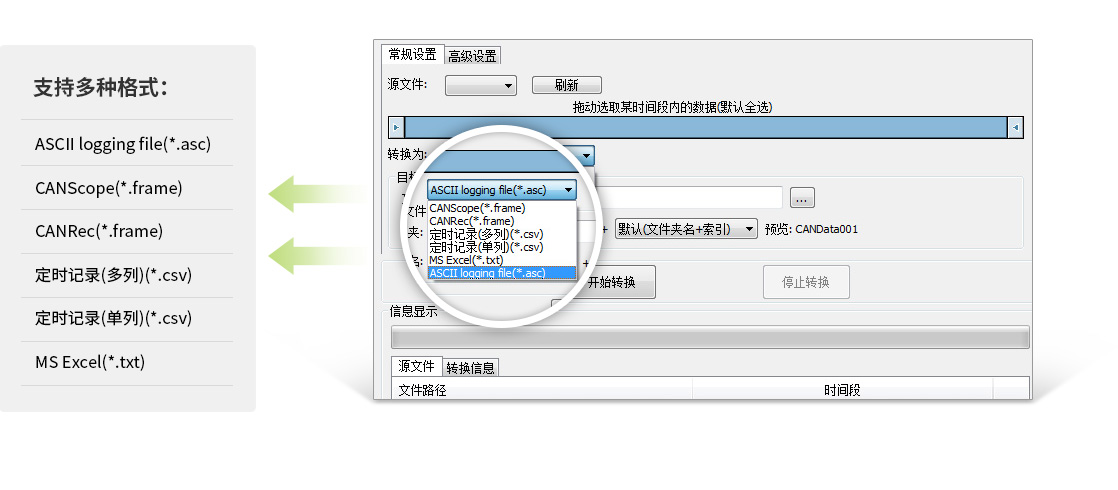

广州致远电子股份有限公司推出的CAN(FD)DTU系列车载CAN(FD)-bus数据记录终端,集成了1-2路符合ISO11898标准的独立CAN(FD)-bus通道,标配存储介质为64G高速SD卡或者16G板载存储,可以长时间记录CAN2.0A或CAN2.0B格式的CAN报文信息(部分型号支持CANFD)。另外,CANDTU提供强大的配置与转换软件,具备长时间记录、条件记录、预触发记录和定时记录等多种记录模式,可将记录的数据可保存为ASC、CSV等九种存储格式,兼容主流分析软件,为后期深入分析提供极大便利。

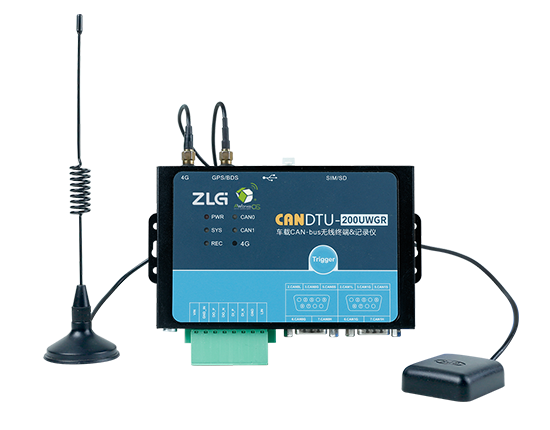

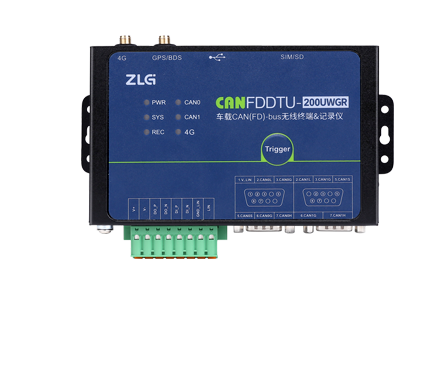

CANDTU-200UWGR

车载CAN-bus数据记录终端

购买

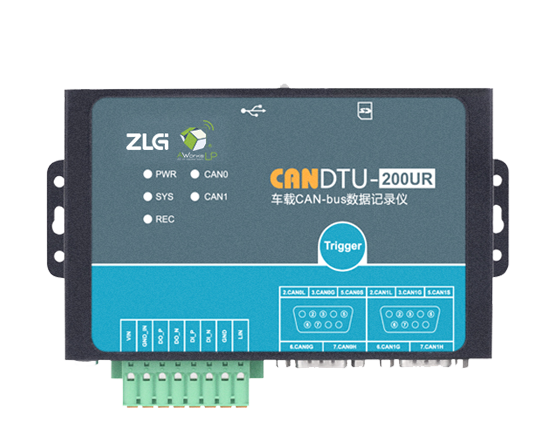

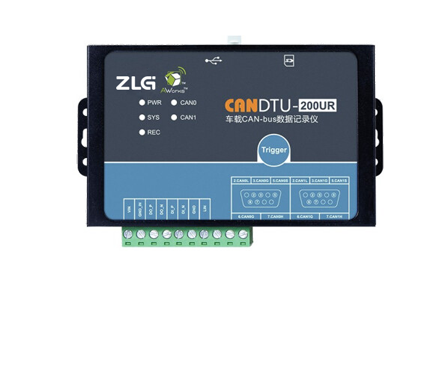

CANDTU-200UR

车载CAN-bus数据记录终端

购买

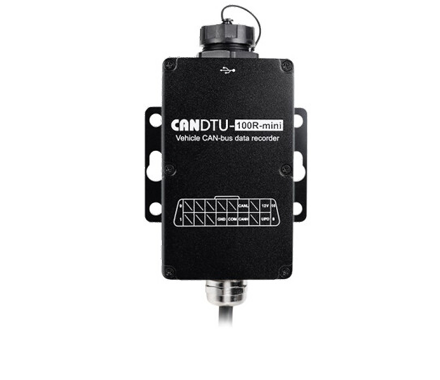

CANDTU-100R-mini

车载CAN-bus数据记录终端

购买

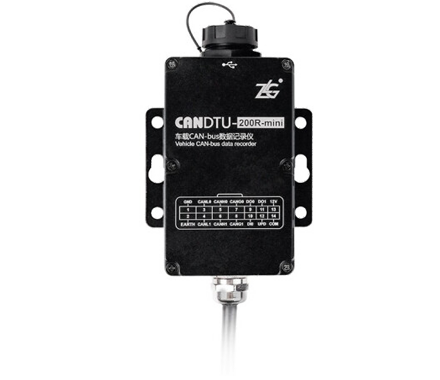

CANDTU-200R-mini

车载CAN-bus数据记录终端

购买

选型表

请左右拖动表格进行观看

型号CANFDDTU-200UWGRCANFDDTU-200UWGCANFDDTU-200UR
产品图
开发文档---
北斗/GPS定位支持支持-
4G实时数据传输支持支持-
WiFi--支持
CAN路数2路(支持CAN FD)2路(支持CAN FD)2路(支持CAN FD)
LIN路数1路1路1路
数字量输入1路1路1路
数字量输出1路1路1路
PC接口高速 USB2.0高速 USB2.0高速 USB2.0
CAN FD接口形式DB9DB9DB9
记录方式SD卡-SD卡
SD卡类型Class10-Class10
标配存储卡64GB-64GB
最高存储卡256GB-256GB
4G上云支持支持-
供电电压DC 9~48VDC 9~48VDC 9~48V
接收数据流量4000帧/秒(每路)4000帧/秒(每路)4000帧/秒(每路)
RTC实时时钟支持支持支持
波特率40Kbps~5Mbps之间任意可编程40Kbps~5Mbps之间任意可编程40Kbps~5Mbps之间任意可编程
电气隔离
工业级
外壳金属
120欧终端电阻内置可使能
温度范围-40℃~+85℃(不含 SD 卡)
体积155.5mm×85.3mm×27mm
型号CANDTU-200UWGRCANDTU-200UWGCANDTU-200URCANDTU-100URCANDTU-200R-miniCANDTU-100R-mini
产品图
开发文档---
北斗/GPS定位支持支持----
4G实时数据传输支持支持----
WiFi------
CAN路数2路(仅支持CAN)2路(仅支持CAN)2路(仅支持CAN)2路(仅支持CAN)2路(仅支持CAN)2路(仅支持CAN)
LIN路数1路1路1路---
数字量输入1路1路1路-1路-
数字量输出1路1路1路-2路-
PC接口高速 USB2.0高速 USB2.0高速 USB2.0高速 USB2.0高速 USB2.0高速 USB2.0
CAN FD接口形式DB9DB9DB9DB9DB9DB9
记录方式SD卡-SD卡SD卡板载电子硬盘板载电子硬盘
SD卡类型Class10-Class10Class10--
标配存储卡64GB-64GB64GB16GB16GB
最高存储卡256GB-256GB256GB16GB16GB
4G上云支持支持----
供电电压DC 7.5~48VDC 7.5~48VDC 7.5~48VDC 7.5~48VDC 9~48VDC 9~48V
接收数据流量4000帧/秒(每路)4000帧/秒(每路)4000帧/秒(每路)4000帧/秒(每路)4000帧/秒(每路)4000帧/秒(每路)
RTC实时时钟支持支持支持支持支持支持
波特率40Kbps~1Mbps之间任意可编程40Kbps~1Mbps之间任意可编程40Kbps~1Mbps之间任意可编程40Kbps~1Mbps之间任意可编程40Kbps~1Mbps之间任意可编程40Kbps~1Mbps之间任意可编程
电气隔离
工业级
外壳金属
120欧终端电阻内置可使能
温度范围-40℃~+85℃(不含 SD 卡)
体积157mm*85.3mm*31mm101mm*83.4mm*41.5mm

砺行致远,国“芯”力作

CANFDDTU-200系列数据存储终端采用国产 HPMicro( 先楫半导体)的超高性能双 RISC-V 内核微控制器,支持双精度浮点运算及强大的DSP扩展,主频高达 816MHz。有了HPM系列芯片运控能力的高强度支持,CANFDDTU-200系列的性能得到质的保障!

CANFD+LIN,汽车“黑匣子”

国产CANFDDTU-200系列自带两路CAN FD和一路LIN 总线接口,可长时间记录存储总线数据(asc、blf等9种文件格式),最高达256GB大容量存储,搭配致远电子ZXDoc汽车总线工具链分析,是真正意义的汽车“黑匣子”!

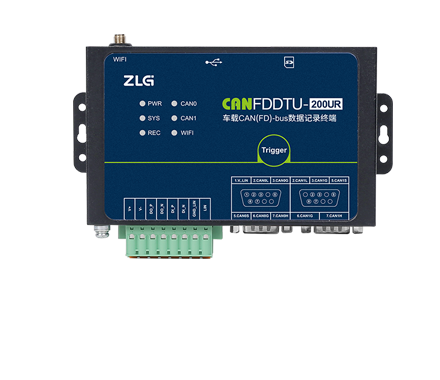

设备数据导出,无线WiFi来助力

CANFDDTU-200UR只要连接上电脑的WiFi,无需接线即可实现将文件上传到对应服务器,随时随地取出存储的数据,摆脱拔插SD卡的烦恼!

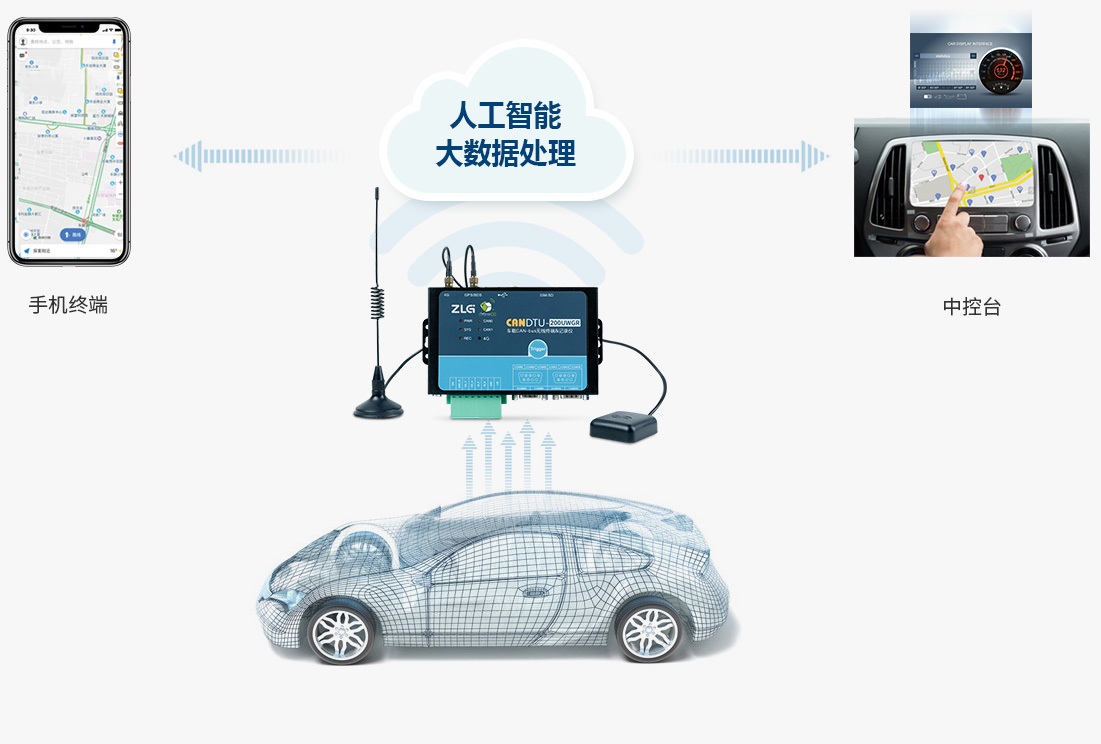

4G实时远程传输数据

CANFDDTU-200UWGR实时采集并通过4G通信上传路试车辆的仪表、油温油压和电机转速等CAN(FD)和LIN总线信息至服务器,工程师们“千里之外”即可查看车辆的路试数据且下发指令控制车辆。

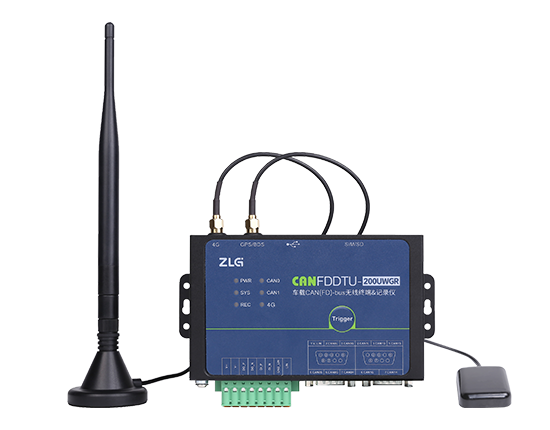

全球GPS/北斗精准定位

CANFDDTU-200UWGR自带GPS定位模块,可实时优化轨迹算法,快速获取车辆的实时速度和所处经纬度的位置信息并上传到指定服务器!

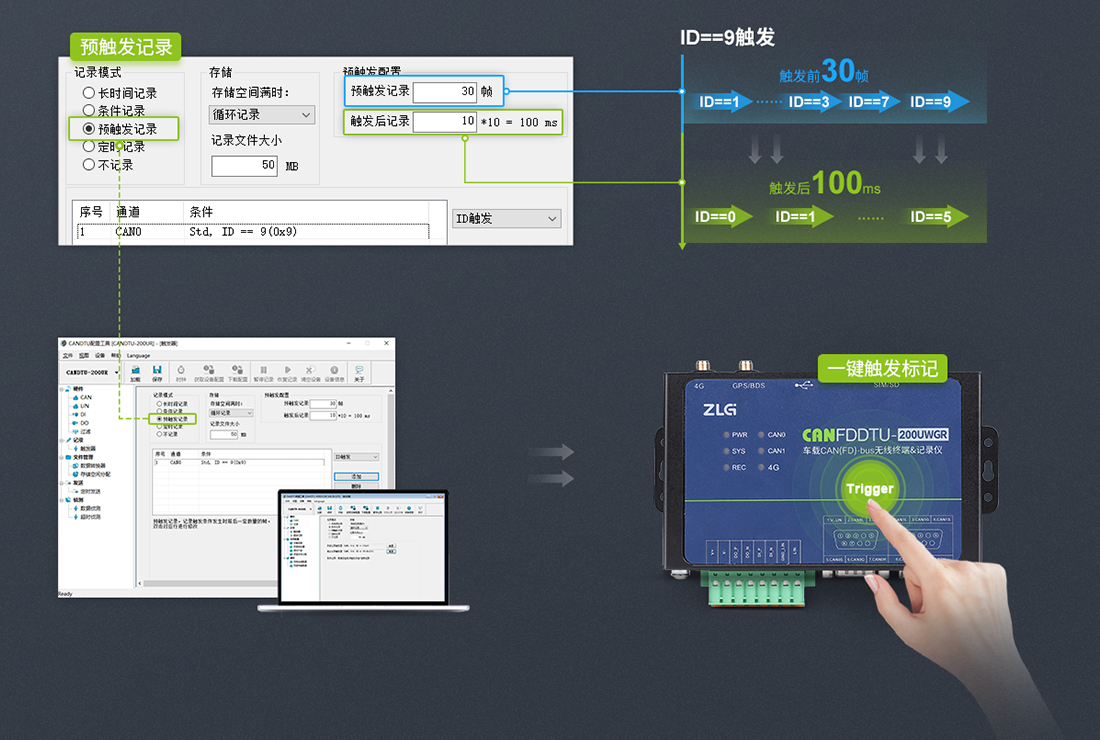

多种触发模式,快速定位偶发故障问题

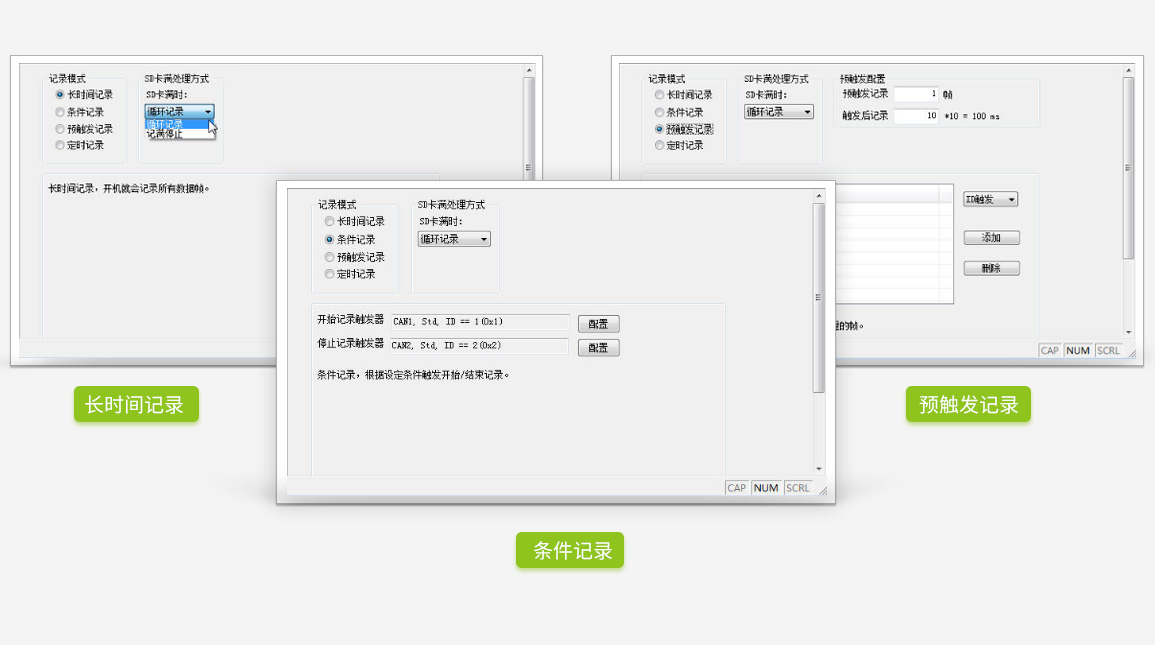

CANFDDTU-200系列提供触发按键Trigger,可实时标记总线报文数据,使故障快速定位,同时触发器可配置多种不同的记录模式,用户可按己所需任意切换成长时间记录、预触发记录、定时记录和不记录模式等。

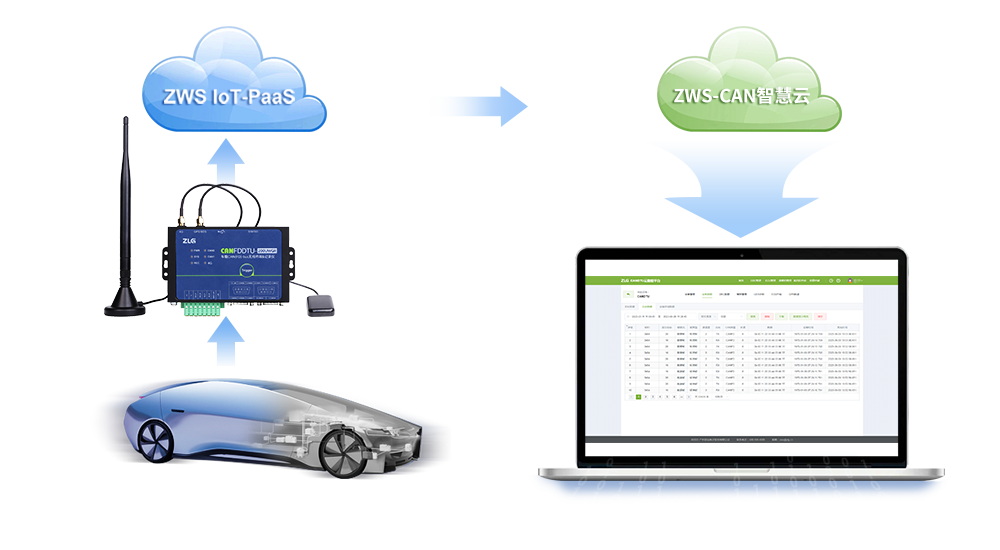

ZWS-CAN智慧云赋能

ZWS-CAN智慧云平台,适配CANDTU系列设备,实现远程获取数据、云端分析、云端调试一体化,提升路试效率

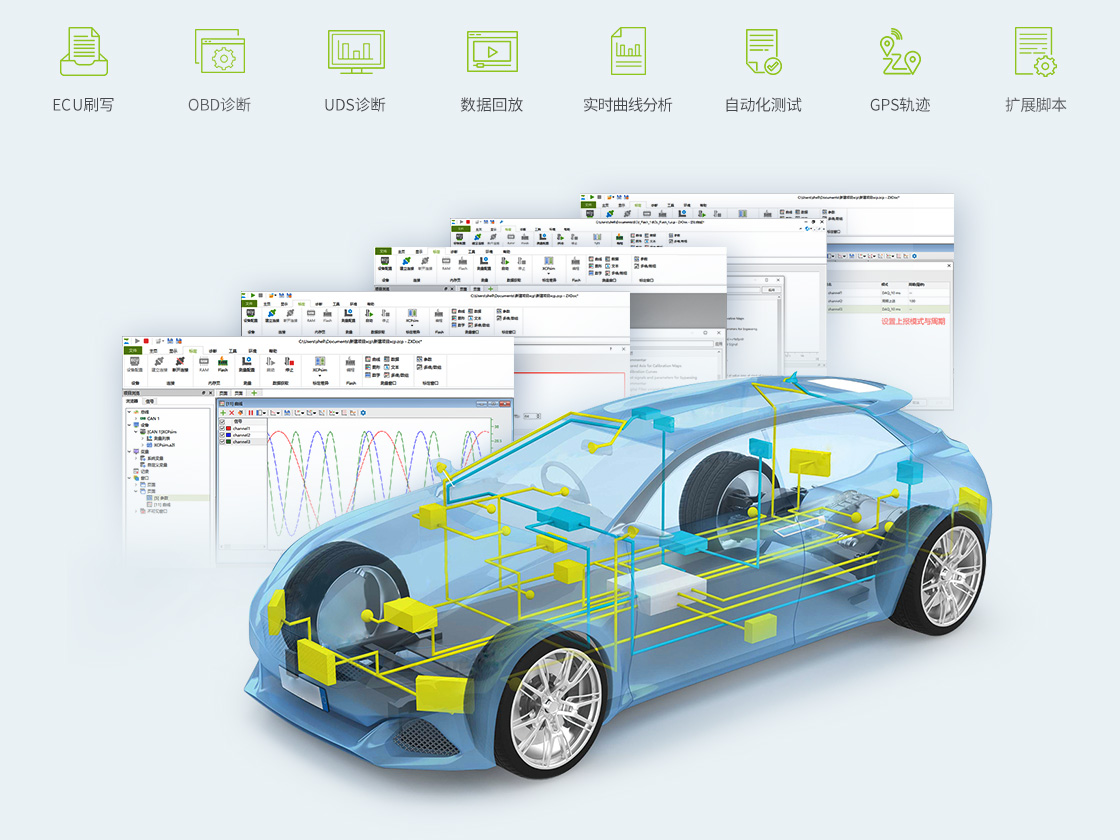

硬件过硬,软件不软

CANFDDTU-200系列搭配ZLG致远电子自研的国产汽车总线工具链ZXDoc进行数据分析,能实现车载DBC解析、UDS诊断、ECU刷写、XCP/CCP标定等多种应用层功能,轻松实现硬件+软件功能的完美闭环!
