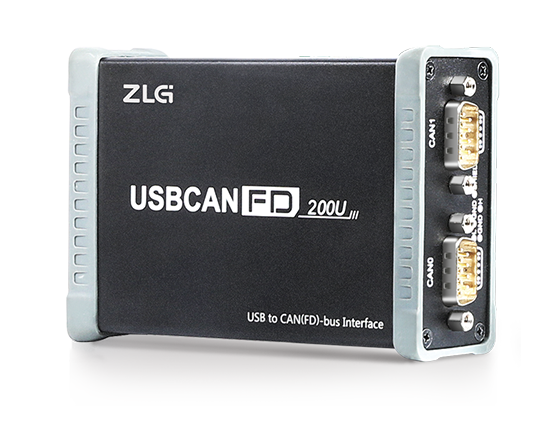

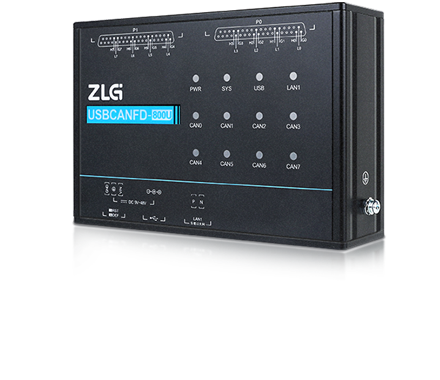

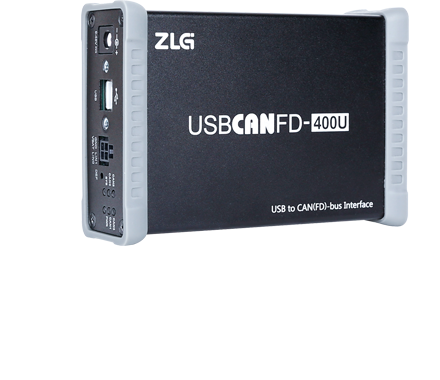

USBCANFD系列CANFD接口卡

USBCANFD系列是广州致远电子有限公司开发的高性能CANFD接口卡。集成1-2路CANFD接口,支持ISO标准CANFD与BoschCANFD标准。每个接口具备独立的2500VDC电气隔离保护电路,使接口卡避免由于地环流的损坏,增强系统在恶劣环境中使用的可靠性。

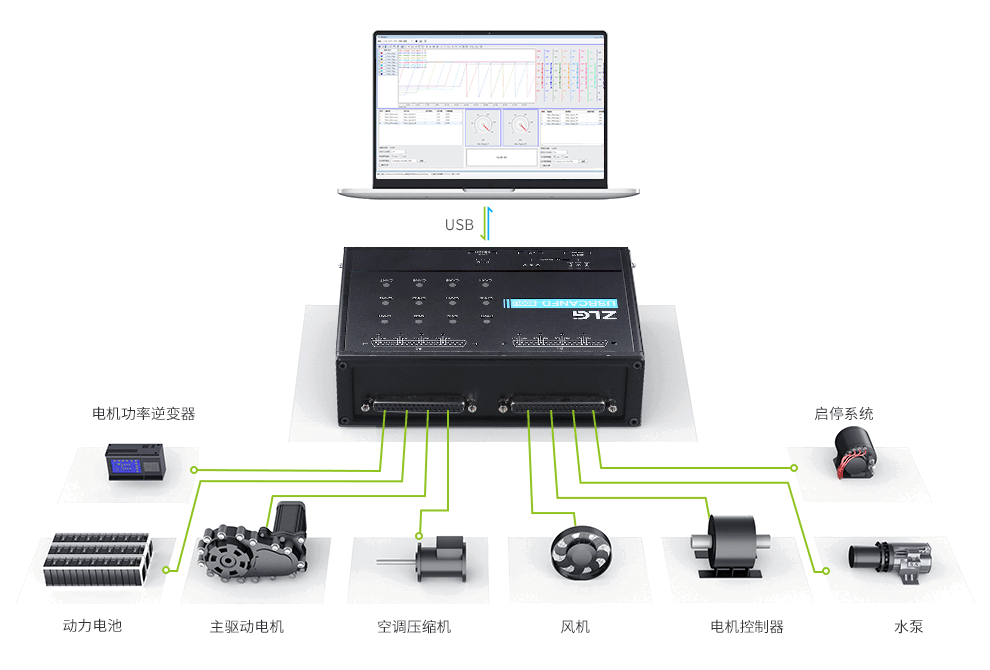

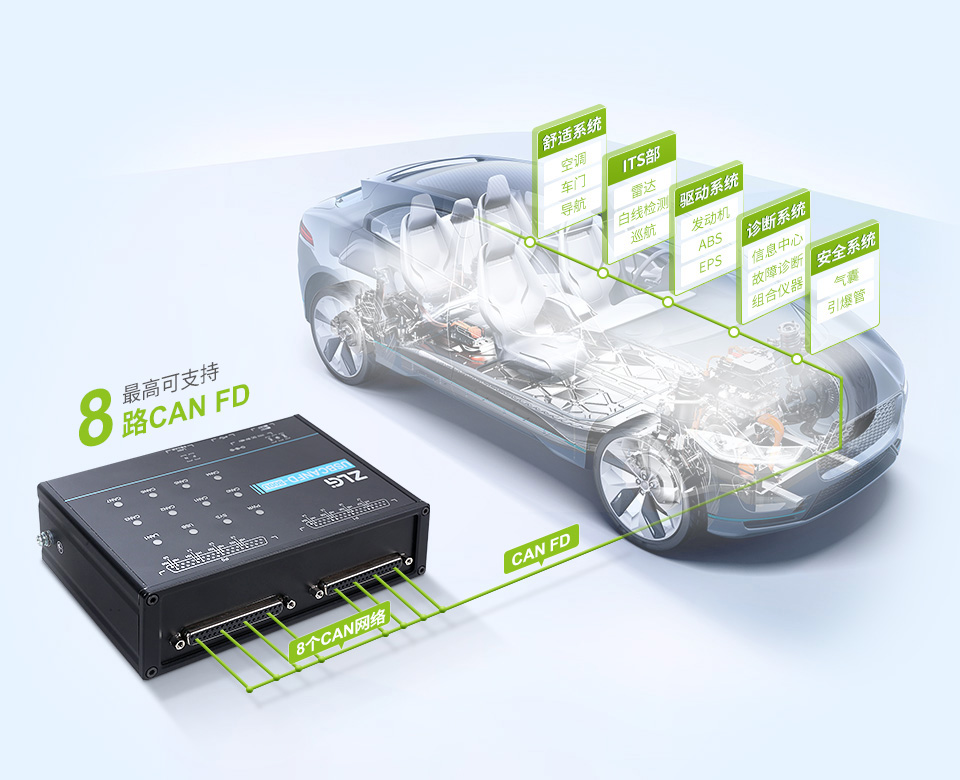

PC通过USB2.0端口连接USBCANFD接口卡,从而能与CAN(FD)网络进行数据收发,构成CAN(FD)-bus控制节点。USBCANFD接口卡支持Win7/Win10等操作系统,提供二次开发函数库,用户可以调用函数库编写软件,是CAN(FD)-bus产品开发、数据分析的强大工具。

选型表

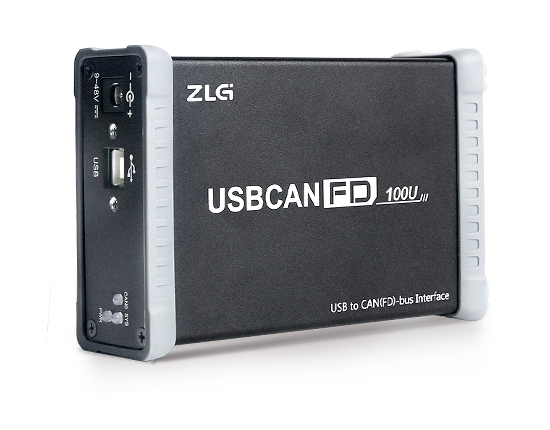

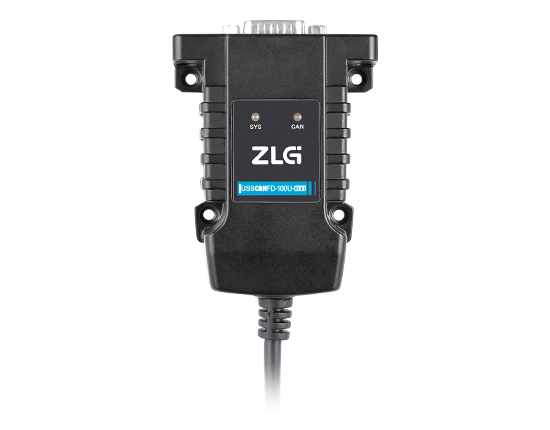

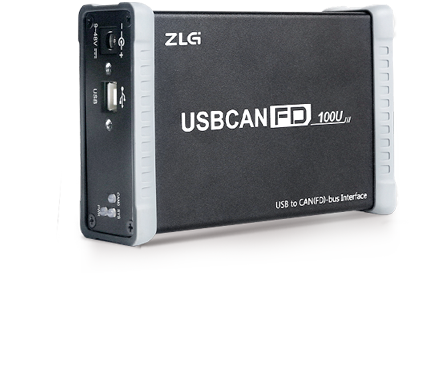

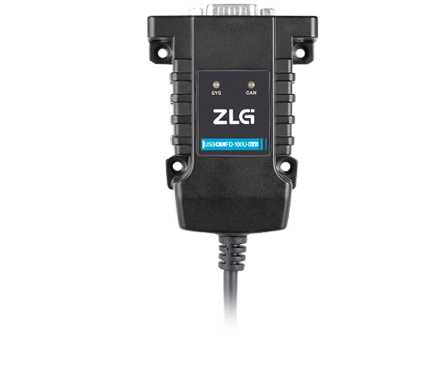

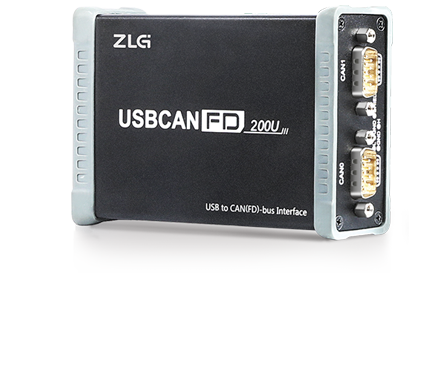

型号USBCANFD-200UUSBCANFD-100UUSBCANFD-100U-mini
实物图
CANFD路数2路1路1路
接口形式DB9接口DB9接口DB9接口
工业级
电气隔离
CANFD标准ISO/BaschISO/BaschISO/Basch
CANFD仲裁ID段波特率40K~1Mbps40K~1Mbps40K~1Mbps
CANFD数据段加速波特率100K~5Mbps100K~5Mbps100K~5Mbps
CANFD发送能力3000帧/秒(每路)3000帧/秒(每路)3000帧/秒(每路)
CANFD接收能力10000帧/秒(每路)10000帧/秒(每路)10000帧/秒(每路)
USB2.0速率480Mbps480Mbps480Mbps
底层定时发送支持支持支持
Windows系统驱动支持支持支持
Linux系统驱动支持支持支持
车载DBC协议收发支持支持支持
车载UDS协议诊断支持支持支持
CANopen与J1939协议分析支持支持支持
外壳金属金属金属
120欧终端电阻内置可使能内置可使能内置可使能

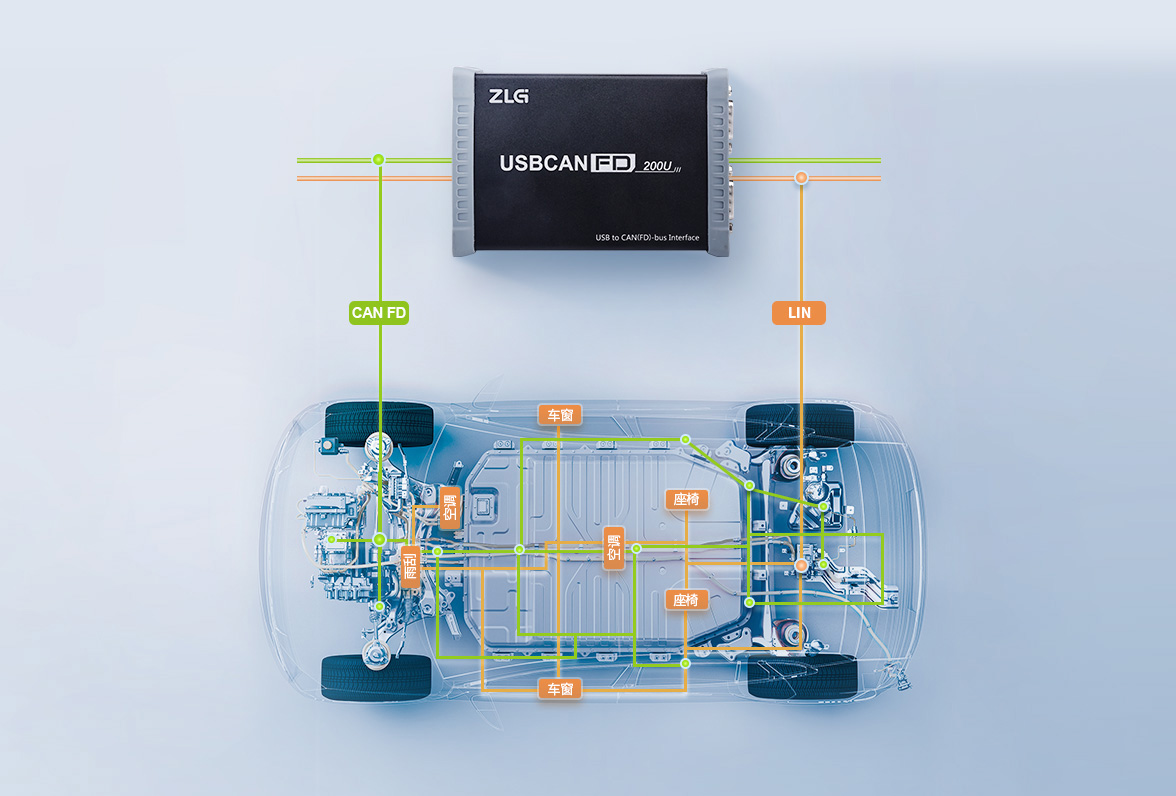

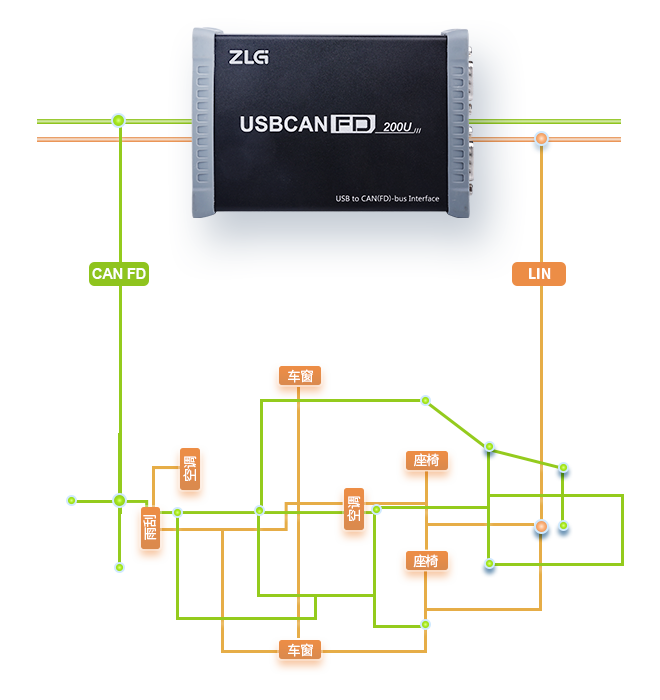

同时支持高速CAN FD与CAN2.0A/B数据通讯

USBCANFD支持ISO/Boach的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大
可配置为64字节,可提供比CAN2.0A/B高40倍的数据负载,为汽车电子、轨道交通、医疗电子、工业自动化等场合提供更快
捷的控制与数据通道。

高达2500VDC信号隔离,避免接口损坏

USBCANFD接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离,静电等级为接触放电±8KV,浪涌±1KV,可有效避免
因为不同节点地电位不同导致的回流损坏,特别适合于电动汽车与列车的测试。

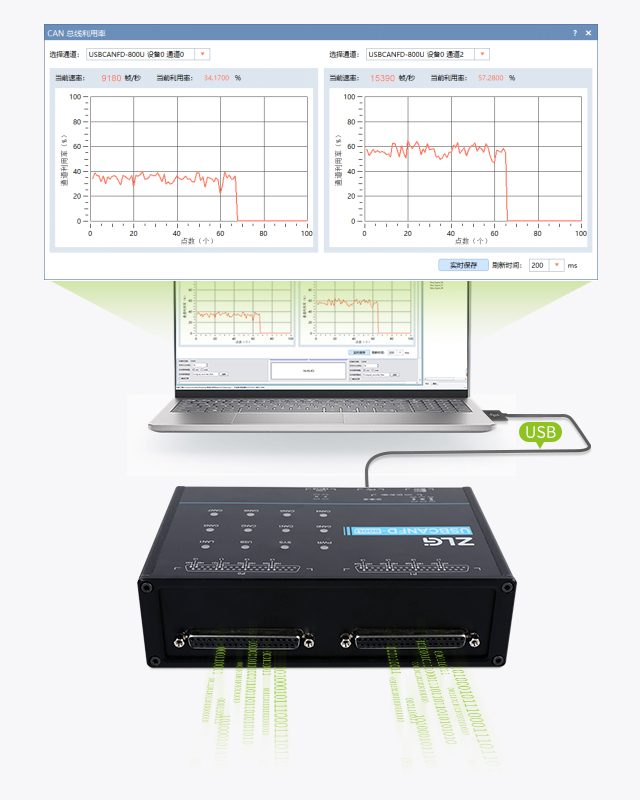

超大13万帧缓冲,不丢帧才是硬道理

USBCANFD接口卡内建100帧超大硬件缓冲,接口函数库包含13万帧软件缓冲,可以有效抵御总线高负载冲击,保证接收
CAN FD报文不丢帧。

支持车载DBC协议解析与DBC发送

用户可加载车辆或者零部件的DBC文件,进行应用协议解析,并且可以通过DBC发送相关的指令直接进行车辆控制,方便整车
对车辆零部件进行测试与检修。

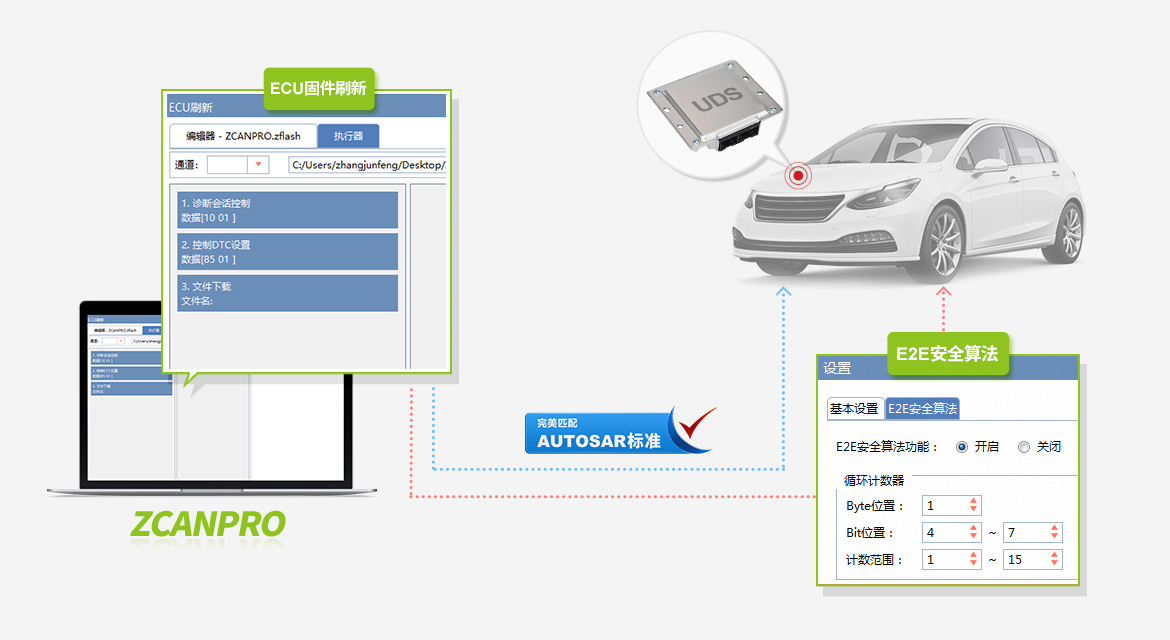

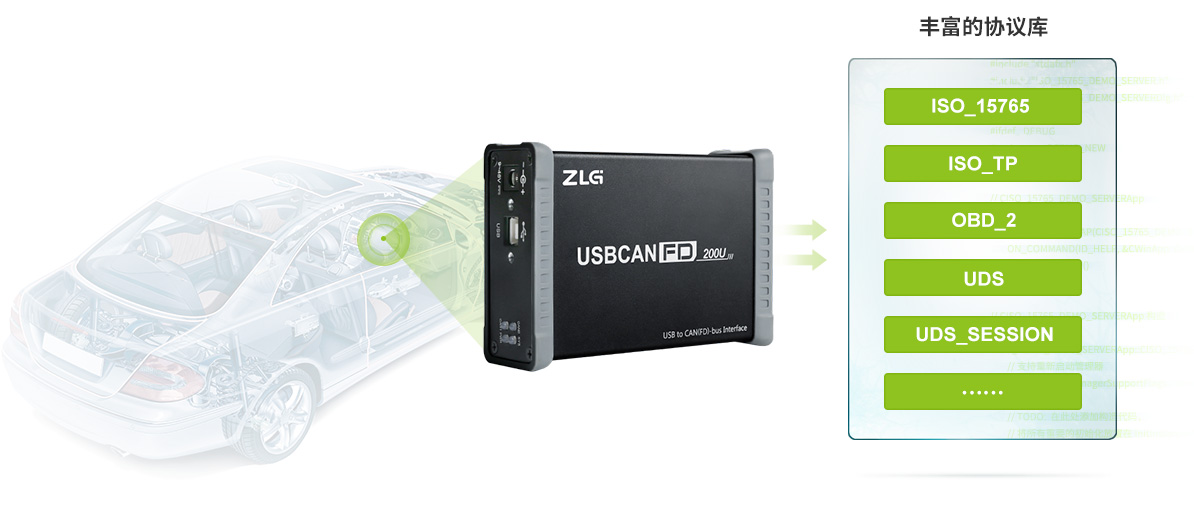

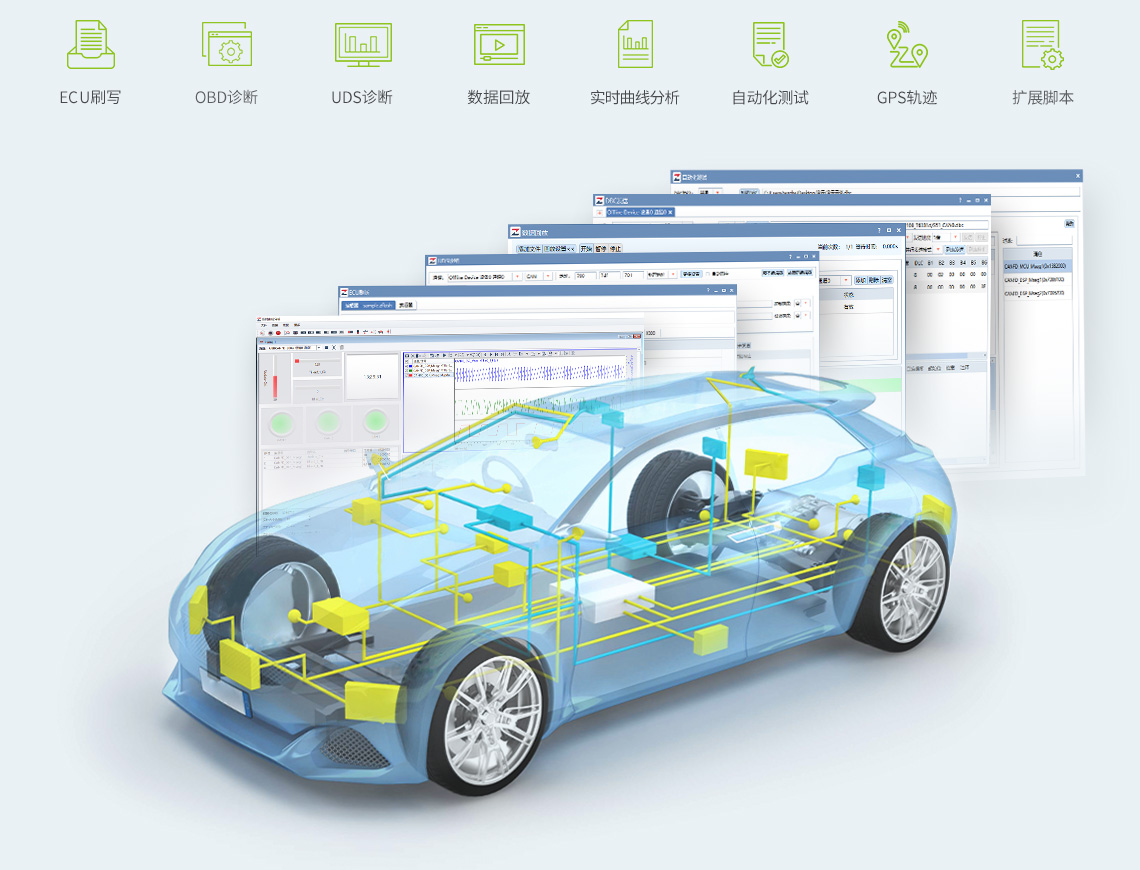

支持车载UDS诊断,符合ISO15765规范

用户可直接通过USBCANFD接口卡,对车辆进行标准的UDS诊断操作,每次最大可传输4Kbyte数据。

支持CANopen、J1939、DeviceNet协议解析

CANMaster软件继承ZLG CANPro对CANopen、J1939、DeviceNet协议的良好支持,免费为用户提供以上三个协议的解析功能。

支持报文回放功能,绘制变量曲线

CANMaster软件支持记录报文回放功能,并且能加载DBC文件进行变量的曲线分析。

支持自动化测试,让测试不再复杂

用户可通过编辑测试流程,加载DBC文件,进行发送、等待、校验、校验响应等动作,实现对被测设备的自动化测试。

高效易用的二次开发函数

USBCANFD接口卡提供二次开发库,可支持各类开发环境,如VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等
主流开发环境,携带DBC、UDS等高级协议包,用户只需修改设备类型即可实现不同接口的无缝切换,高效易用。
