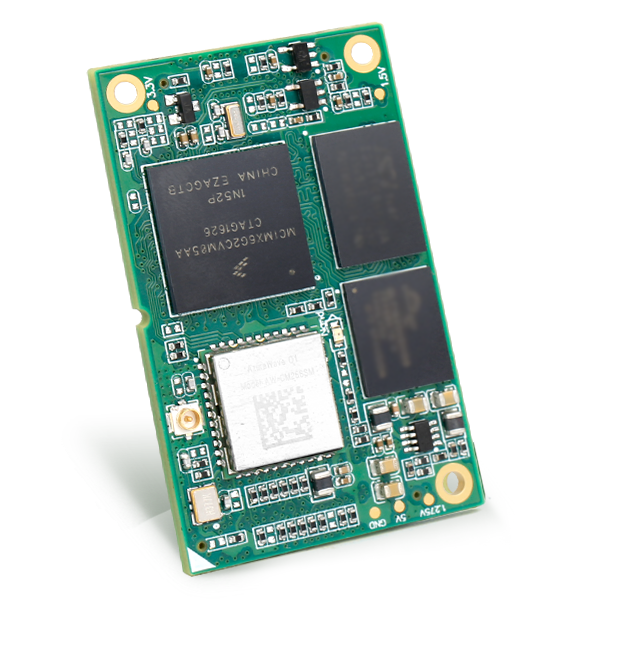

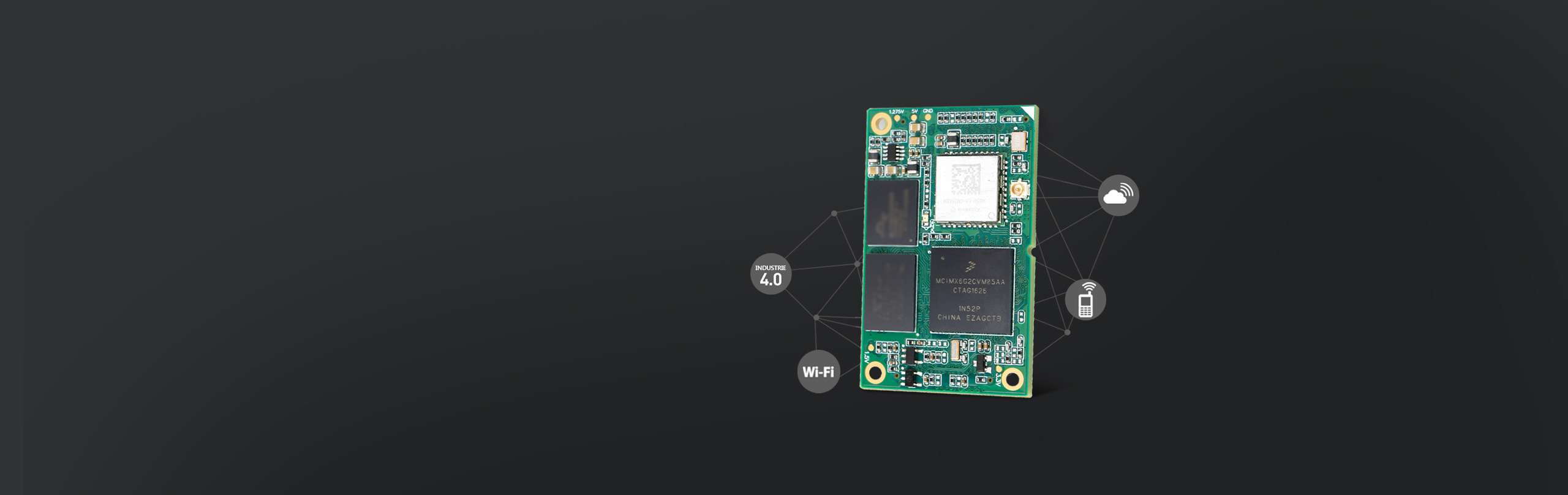

A6G2C系列无线IoT核心板

A6G2C系列IoT核心板基于Freescale i.MX6UL系列Cortex-A7高性能处理器设计,集成工业级Wi-Fi、蓝牙无线通讯单元。适用于快速开发一系列最具创新性的应用,如智能网关、工业4.0、手持机、扫描仪以及便携式医疗设备等。

选型表

型号A6G2C-W128LIA6G2C-W256LIA6G2A-W256F256LI-TA6G2C-WB128LIA6G2C-WB256LIA6G2C-5WB128LI-TA6G2C-Z128F128LI-TA6G2C-M128F128LI-T
处理器Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
主频528MHZ528MHZ528MHZ528MHZ528MHZ528MHZ528MHZ528MHZ
操作系统LinuxLinuxLinuxLinuxLinuxLinuxLinuxLinux
内存128M DDR3256M DDR3256M DDR3128M DDR3256M DDR3 128M DDR3128M DDR3 128M DDR3
电子硬盘128M Nand Flash256M Nand Flash256M Nand Flash128M Nand Flash256M Nand Flash128M Nand Flash128M Nand Flash128M Nand Flash
电阻触摸屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏
电容触摸屏可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持
最高显示分辨率1366*7681366*7681366*7681366*7681366*7681366*7681366*7681366*768
图形加速支持支持支持支持支持支持支持支持
LCD接口(RGB) 支持支持支持支持 支持支持支持支持
VGA接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持
LVDS接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持
zigbee支持
Mifare-支持
Wi-Fi支持支持支持支持支持支持5G Wi-Fi--
蓝牙支持支持支持--
UART8路(含1路调试串口)8路(含1路调试串口)8路(含1路调试串口)7路(含1路调试串口)7路(含1路调试串口)7路(含1路调试串口)7路(含1路调试串口)8路(含1路调试串口)
以太网2路百兆2路百兆2路百兆2路百兆2路百兆2路百兆2路百兆2路百兆
CAN_bus2路2路2路1路1路1路2路2路
USB OTG2路2路2路2路2路2路2路2路
I2C1路(最高4路)1路(最高4路)1路(最高4路)1路(最高4路)1路(最高4路)1路(最高4路)1路(最高4路)1路(最高4路)
SPI1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)
GPIO10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)
PWM2路(最高8路)2路(最高8路)2路(最高8路)2路(最高8路)2路(最高8路)2路(最高8路)2路(最高8路)2路(最高8路)
ADC2路12位2路12位2路12位2路12位2路12位2路12位2路12位2路12位
CSI1路(复用)1路(复用)1路(复用)1路(复用)1路(复用)1路(复用)1路(复用)1路(复用)
功放功率1路1路1路1路1路1路1路1路
TF/SD卡1路1路1路1路1路1路1路1路
RTC时钟支持支持支持支持支持支持支持支持
独立硬件看门狗支持支持支持支持支持支持支持支持
供电电压5V5V5V5V5V5V5V5V
机械尺寸30mm*48mm30mm*48mm30mm*48mm30mm*48mm30mm*48mm30mm*48mm30mm*48mm30mm*48mm
环境测试-30℃~+85℃-30℃~+85℃-30℃~+85℃(CPU节温125℃)-30℃~+85℃-30℃~+85℃-30℃~+85℃-40℃~+85℃-40℃~+85℃
评估套件IoT-6G2C-LIoT-6G2C-LIoT-6G2C-LIoT-6G2C-LIoT-6G2C-LIoT-6G2C-LIoT-6G2C-LIoT-6G2C-L

集成Wi-Fi 和BT4.0无线通讯,入网连接更轻松

A6G2C系列IoT核心板采用博通工业级Wi-Fi 和BT4.0无线通讯芯片,让产品无线连接更可靠稳定

低功耗设计,用电无负担

A6G2C系列IoT核心板采用5V 供电,整体功耗小于0.8W,CPU 集成高效电源管理,可以用于低功耗要求的应用

超小体积,应用更加灵活

A6G2C系列IoT核心板采用 30mm x 48mm 小体积,只有硬币宽度大小,更灵活嵌入到应用系统当中

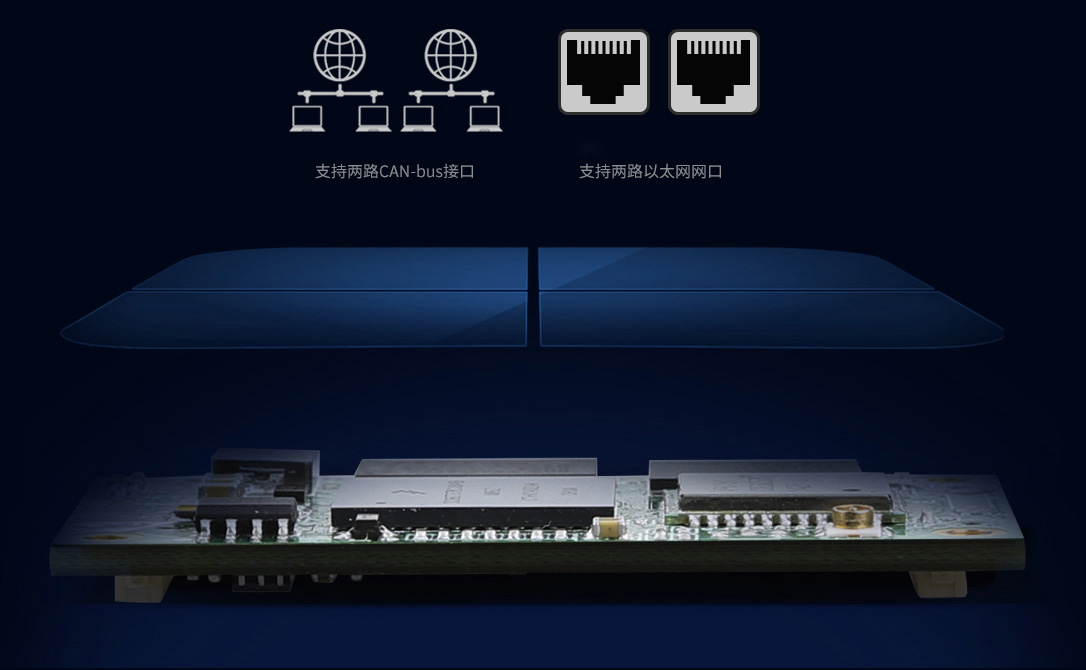

双路CAN总线、双路以太网

集成两路高实时性的CAN-bus接口,双路以太网可实现双网冗余,给网络双重保险

采用进口精密板对板连接器,连接更可靠

A6G2C系列IoT核心板采用采用进口精密板对板连接器,双触点接触,只为连接更可靠

串口王——业内最高的8路UART

可将传感器、北斗导航、GPGS、智能仪表、蓝牙通信、微型打印等多达8种外部设备集于一体,更多选择创造更多可能

丰富的软硬件参考资料

提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
