IoT-3968L物联网网关控制器

IoT-3968L是一款供物联网行业用户进行二次开发的网关控制器,采用ARM9内核,预装Linux操作系统,配备双路以太网接口,支持10/100M自适应以太网和双网口交换机功能。 IoT-3968L通过两路MiniPCIE接口,实现LoRa、ZigBee、WiFi、3G/4G等无线通讯模块的任意选换,保证了Ethernet有线与远距离无线的互联互通,是局域网与广域网之间通信的桥梁。

IoT-3968L物联网网关控制器参数表

产品名称IoT-3968L
处理器NXP ARM9 i.MX287
主频454MHz
操作系统 Linux
内存128M DDR2
电子硬盘128M Nand Flash
电阻触摸屏四线式电阻屏
最高显示分辨率 800*480
VGA接口可提供方案支持
LCD接口(RGB)支持
LVDS接口可提供方案支持
SIM卡座支持
无线功能zigbee、LoRa、Wi-Fi、2G/3G/4G
UART TTL4路
以太网2路百兆
CAN_bus2路
USB Host1路
GPIO 16路
ADC4路12位
TF/SD卡1路
RTC时钟支持
独立硬件看门狗 支持
供电电压12V
机械尺寸 146mm*102mm
环境测试-40℃~+85℃
静电测试接触放电8KV
群脉冲测试电源端口2KV
信号接口1KV
浪涌测试电源端口2KV
信号接口1KV

无线模块

型号类型接口通信频段基本性能参数
PCIE-ZW6201WIFI模块SDIO2.4GHz IEEE 802.11b/g/n速率:54Mbps,支持板载和外置两种天线
PCIE-SIM800GGPRS模块UARTGSM850、EGSM900、DCS1800、PCS1900上/下行数据传输速率最大85.6kbps
U9300C4G(7模)模块USB2.0LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/ EVDO/EDGE/GPRS/GSM/CDMA/GPS/BDS传输速率: HSDPA:150 Mbps HSUPA:50Mbps
PCIE-ZM5161ZigBee模块UART2.4GHz IEEE802.15.4节点容量(MAX):65535个,最大视距通信距离:1KM

双网冗余设计,内外自由切换

IoT-3968L物联网网关控制器配备双路以太网接口, 并支持10M/100M自适应以太网双网口交换机功能。产品可根据网卡及交换机的传输情况,自由切换传输速率并实现相同子网间数据任意传输。

让通讯拥有“无线”种可能

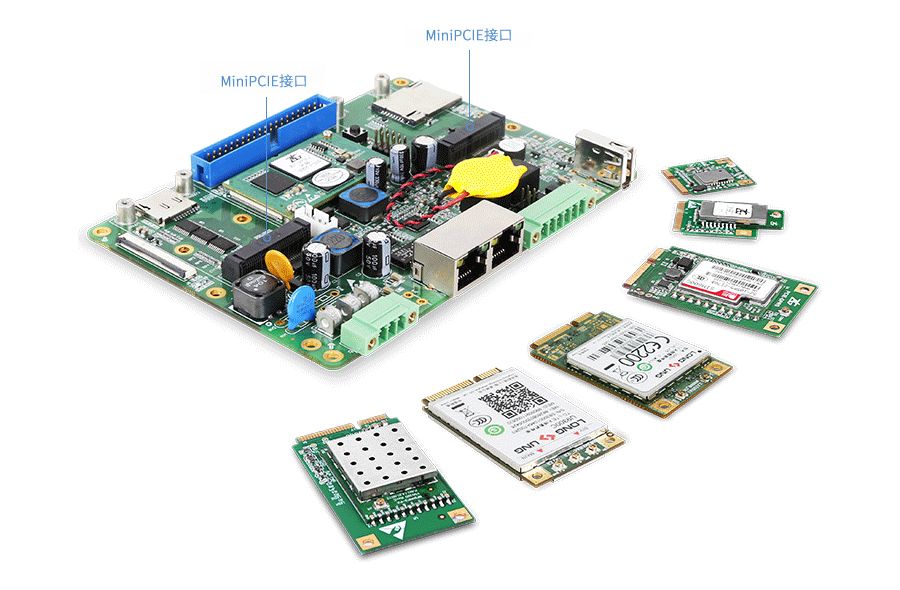

IoT-3968L物联网网关控制器自定义双路MiniPCIE 接口,可外扩GPRS/3G/4G、ZigBee、Lora、WiFi、GPS/北斗等无线通信模块, 搭建了局域网与广域网之间的桥梁。让通讯变得“无线可能,无所不能“。

轻松实现接口扩展

IoT-3968L物联网网关控制器底板可外接PACK板,方便扩展I/O口、串口、CAN接口、音频接口以及隔离电源接口等等。 用户可根据实际需求自行扩展,实现网关控制器与终端产品的无缝对接。

IoT-3968L局域网与广域网之间的桥梁

IoT-3968L凭借其强大的性能优势,几乎渗透到我们生活的各个领域。从家庭远程监控、移动支付、 停车付费管理,到车辆定位跟踪,环境监控,它的身影无处不在。
