IoT7000A-LI物联网网关控制器

IoT7000A-LI是一款供物联网行业用户进行二次开发的网关控制器,采用Cortex-A7内核,预装Linux操作系统,配备双路以太网接口,支持10/100M自适应。 IoT7000A-LI通过两路MiniPCIE接口,实现LoRa、zigbee、Wi-Fi、GPRS、3G/4G、GPS/北斗等无线通讯模块的任意选换,保证了Ethernet有线与远距离无线的互联互通,是局域网与广域网之间通信桥梁。

选型表

型号IoT7000A-LI
处理器NXP Cortex-A7 i.MX6UL
主频528MHz
操作系统Linux
内存256M DDR3
电子硬盘256M Nand Flash
电阻触摸屏支持四线式电阻屏
最高显示分辨率1366*768
LCD接口(RGB) 支持
VGA接口可提供方案支持
LVDS接口可提供方案支持
无线功能可选配zigbee、LoRa、Wi-Fi、2G/3G/4G
SIM卡座支持
UART TTL5路(含1路调试串口)
RS-4851路
以太网2路百兆
CAN_bus2路(1路隔离、1路TTL)
USB Host1路
I2C1路(复用)
SPI1路(复用)
GPIO16路
MQS1路(含复用)
TF/SD卡1路
RTC时钟支持
独立硬件看门狗支持
供电电压12V
机械尺寸146mm*102mm
环境测试-40℃~+85℃
静电测试接触放电8KV
群脉冲测试电源端口2KV
信号接口1KV
浪涌测试电源端口2KV
信号接口1KV
选配配件型号IoT7000A-LI-PACK

无线模块

型号类型接口通信频段基本性能
PCIE-ZW6201Wi-Fi模块SDIO2.4GHz IEEE 802.11b/g/n速率:54Mbps,支持板载和外置两种天线
PCIE-SIM800GGPRS模块UARTGSM850、EGSM900、DCS1800、PCS1900上/下行数据传输速率最大85.6kbps
U9300C4G(7模)模块USB2.0LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/ EVDO/EDGE/GPRS/GSM/CDMA/GPS/BDS传输速率: HSDPA:150 Mbps HSUPA:50Mbps
PCIE-ZM5161zigbee模块UART2.4GHz IEEE802.15.4节点容量(MAX):65535个,最大视距通信距离:1KM
PCIE-MP1278LoRa模块SPI420~490Mh中心频率在470Mhz,1dB衰减带宽为40Mhz

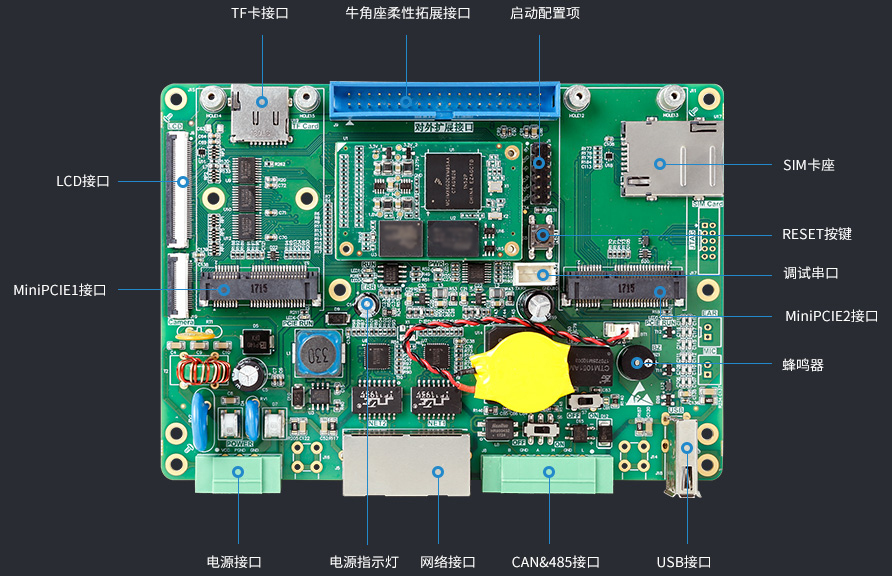

丰富的有线通讯接口

IoT7000A-LI采用Cortex-A7架构的 NXP i.MX6UL处理器,主频高达528MHz,集成2路百兆以太网,1路隔离CAN-bus,1路隔离RS-485,1路USB Host,1路CSI接口,1路LCD等多种有线数据通讯接口,可满足多种通讯场合的应用。

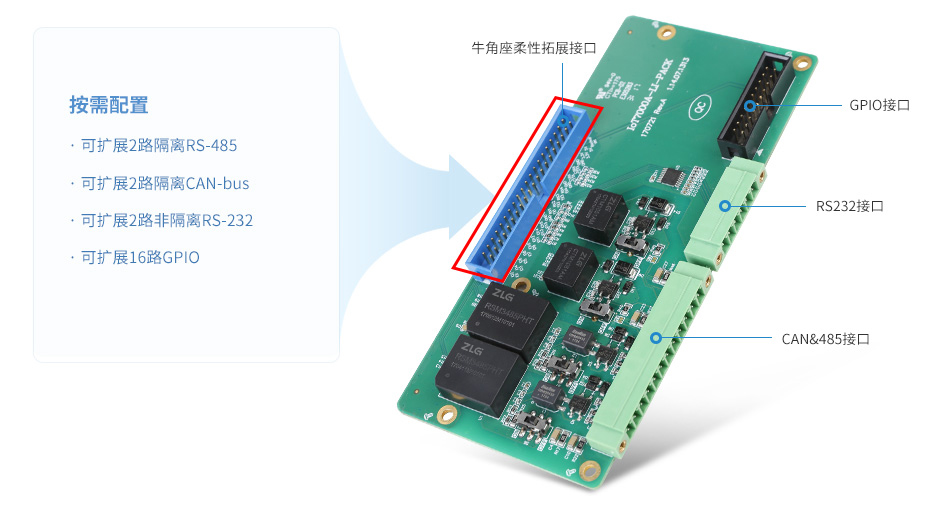

柔性扩展,按需配置

IoT7000A-LI-PACK集成2路隔离RS485,1路隔离CAN-bus,2路RS-232,12路GPIO,1路SPI接口。IoT7000A-LI的“柔性扩展接口”可按需配置多路RS-485、RS-232、GPIO、ADC、SPI、模拟音频等功能。

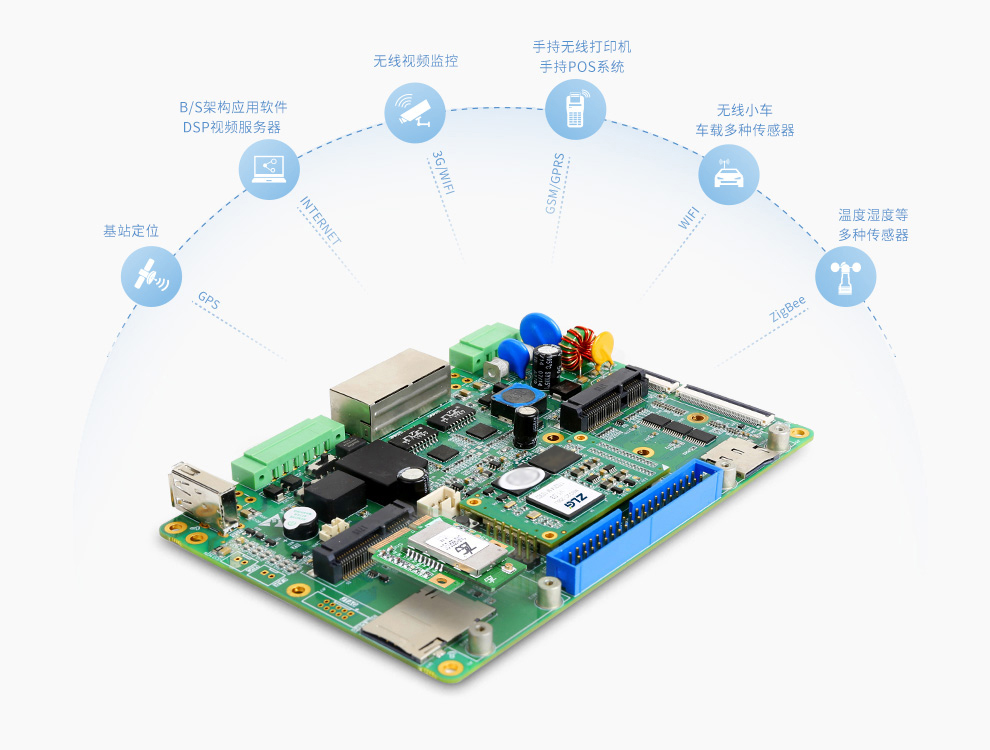

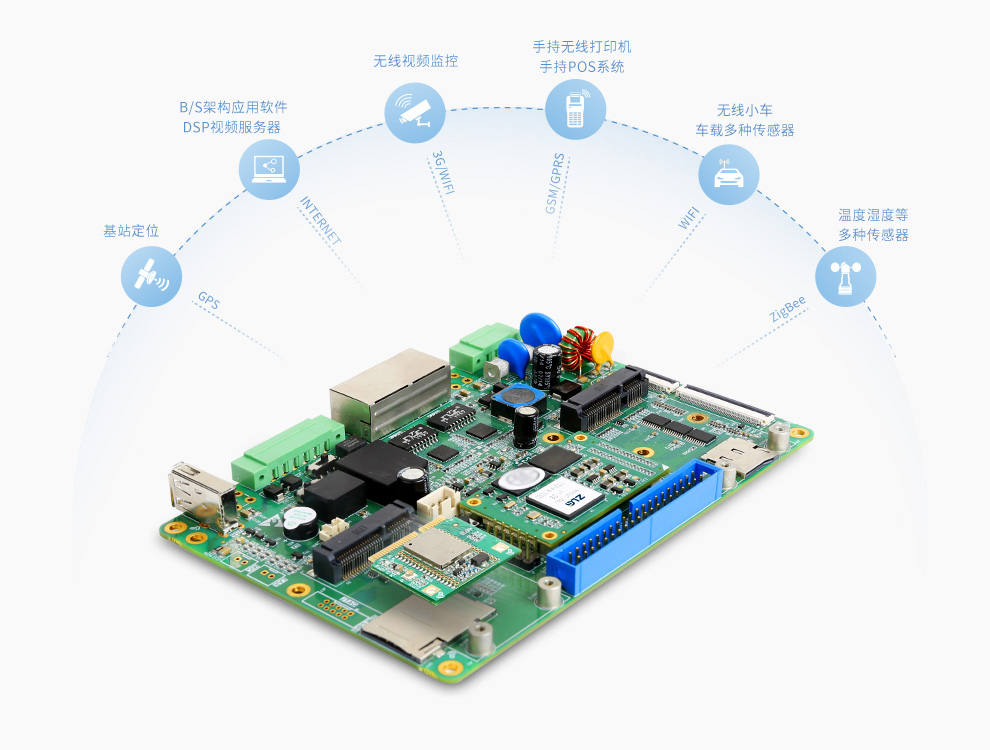

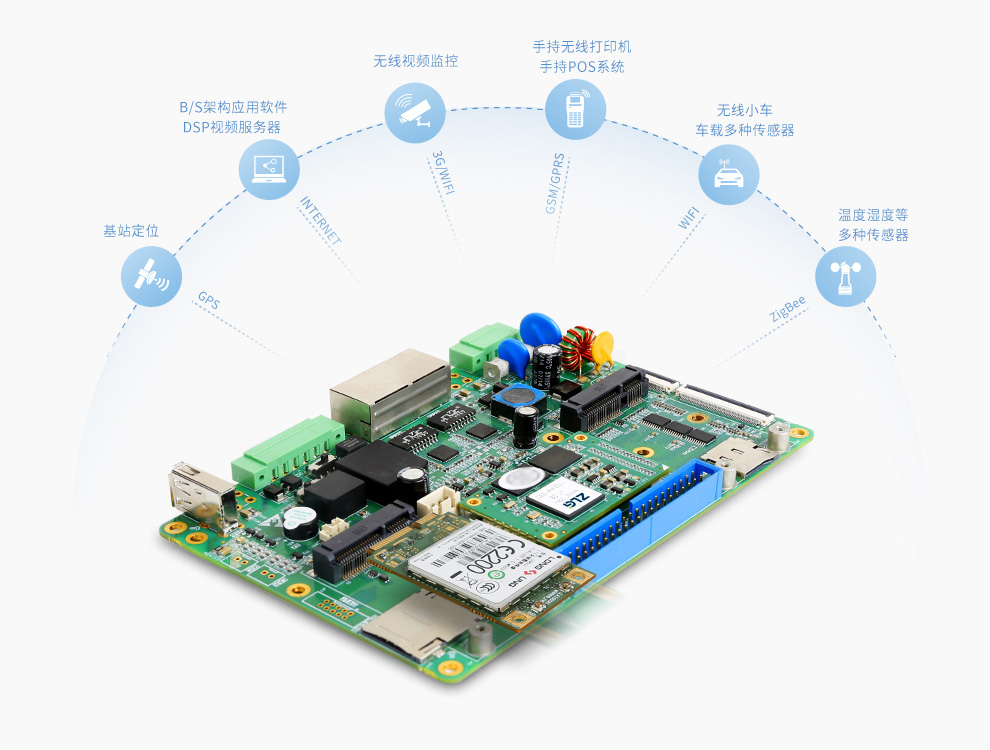

让通讯 “无线可能,无所不能”

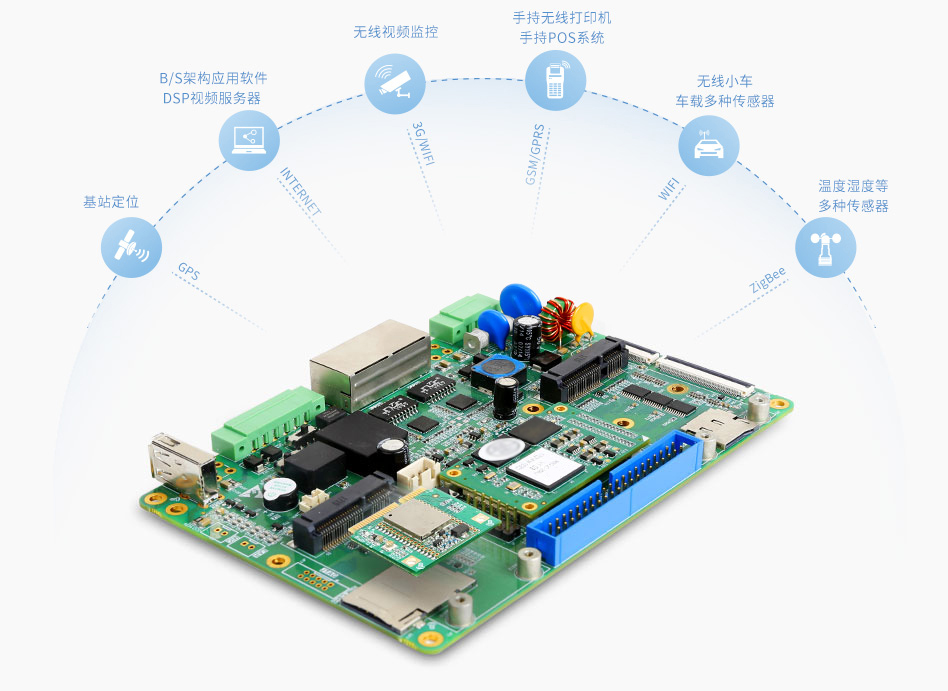

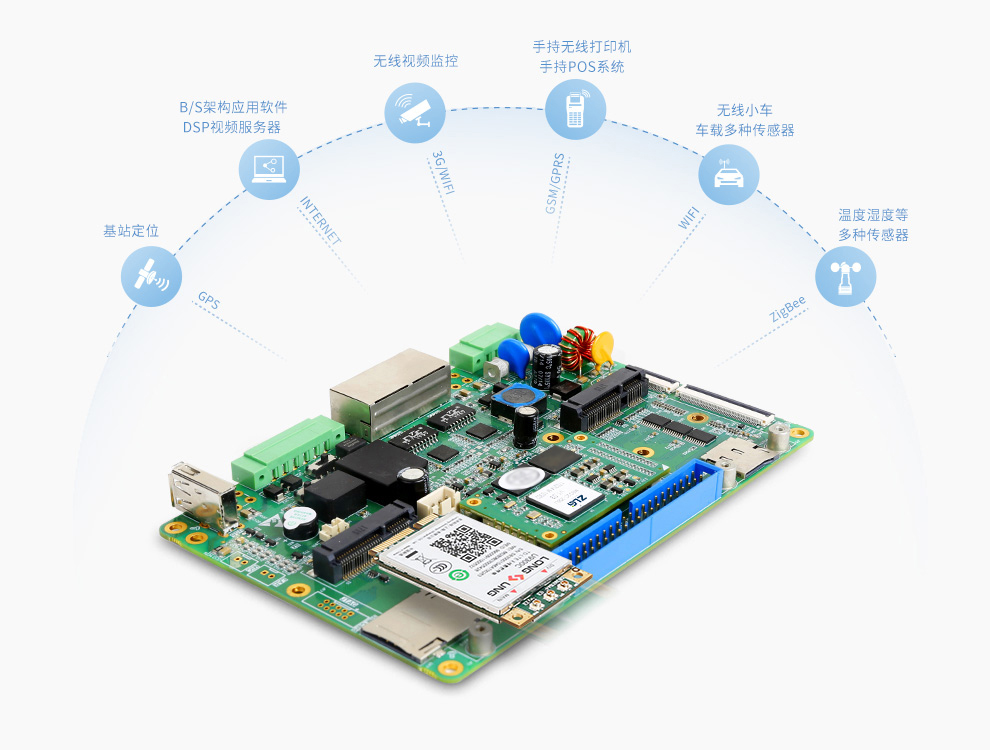

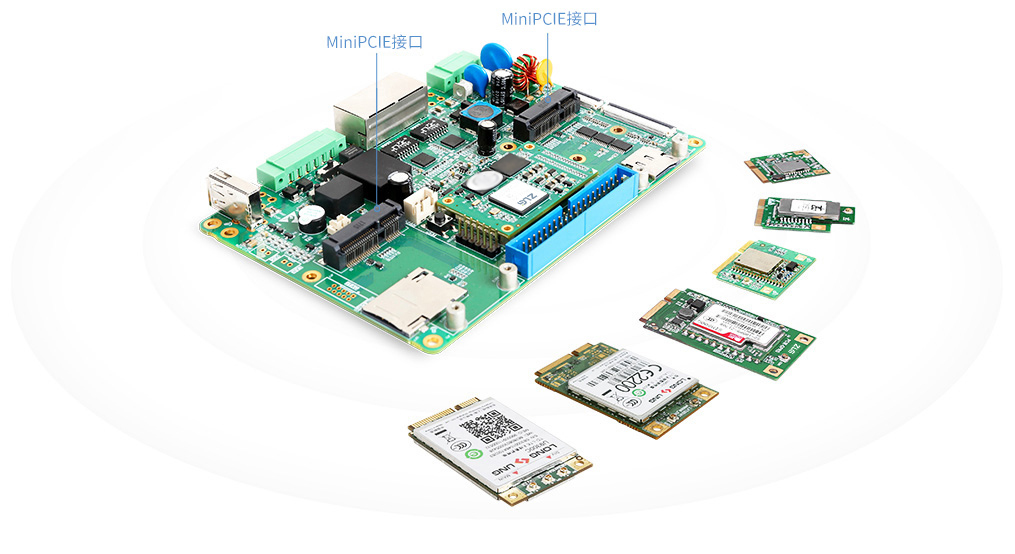

IoT7000A-LI物联网网关控制器双路MiniPCIE 接口可外扩GPRS、3G、4G、zigbee、LoRa、Wi-Fi、GPS、北斗等无线通信模块, 搭建了局域网与广域网之间的桥梁,让通讯变得“无线可能,无所不能”。

实现局域网与广域网的互联互通

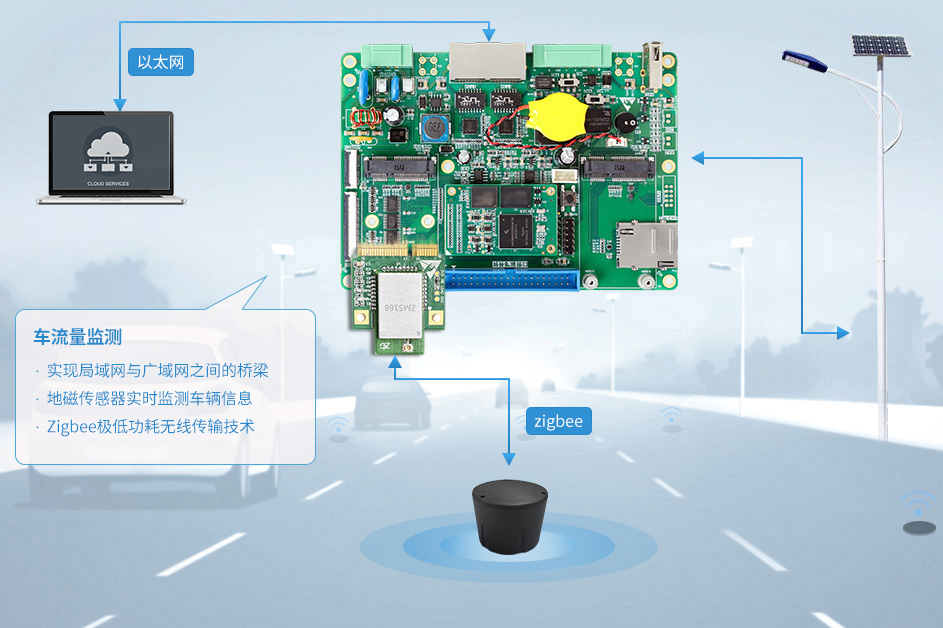

IoT7000A-LI凭借强大的性能优势和多种无线接入方式,轻松实现zigbee、LoRa、Wi-Fi等局域网与2G、3G、4G、以太网等广域网间的互联互通,可运广泛适用于环境监测、门禁控制、路况监测、交通信号灯控制到景区、图书管闸机控制等智慧城市的众多领域。

丰富的有线通讯扩展,满足各种通讯场合

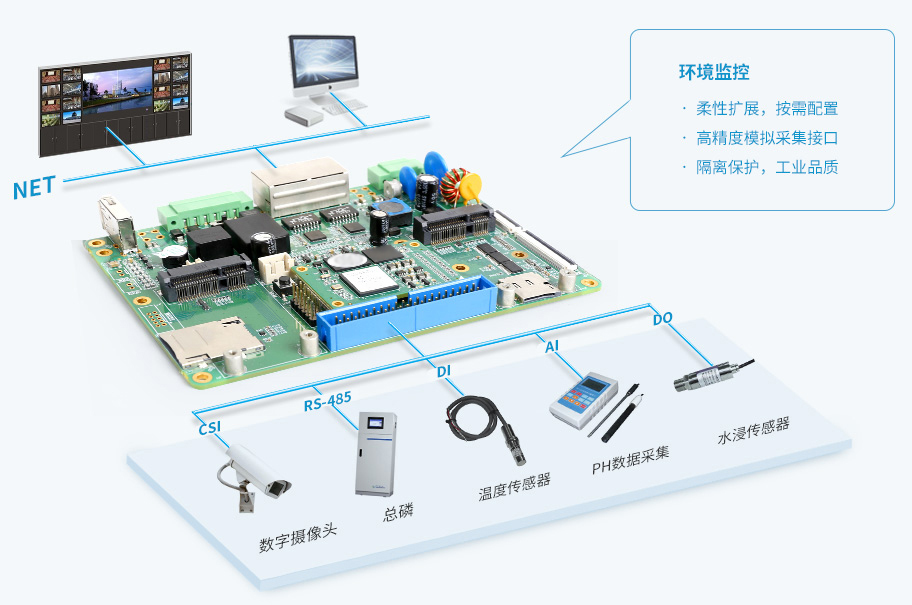

IoT7000A-LI采取柔性扩展方案,可根据应用需求提供ADC、GPIO、RS-232、RS-485等扩展方案,广泛适配于环境监控行业的数采分析仪、污水监控、扬尘监控、管道监控等设备。

丰富的行业应用

IoT7000A-LI支持多种无线接入方式以及丰富的有线通讯,搭配“柔性扩展IO板”使其可广泛应用于智能楼宇、智慧交通和闸机控制等领域。

电磁兼容按照IEC1000-4标准设计

电磁兼容按照IEC61000-4标准设计(工业最高等级),含静电、脉冲群、浪涌、传导骚扰等测试。

丰富的软硬件参考资料

提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
