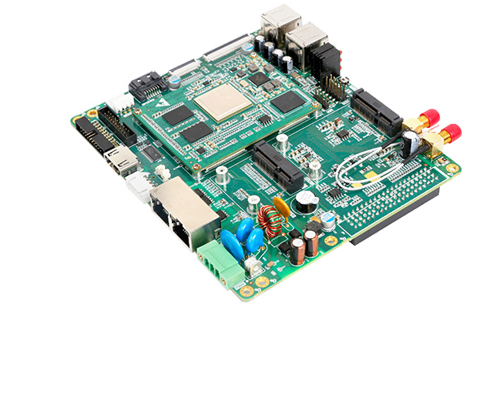

IoT9100A-LI工业IoT网络控制器

IoT9100A-LI网络控制器基于NXP MCIMX6Q Cortex-A9四核处理器设计,主频高达1GHz,集成4GB电子硬盘、丰富的有线通讯接口与两路用于搭载无线模块的MiniPCIE接口,支持1080P 60fps、1080P 30fps视频解码与2D、3D图形引擎,拥有超强的数据、图像采集处理能力,适用于医疗、消费电子、环境监控及车载娱乐等对图像处理与响应速度有极高需求的行业。

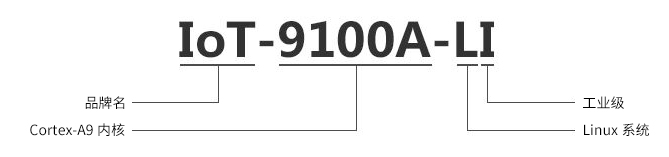

产品命名规则

参数表

产品名称IoT9100A-LI2D、3D图形引擎支持
操作系统Linux摄像头接口1路并行接口
处理器内核NXP MCIMX6Q Cortex-A9四核SATA1路
主频1GHzMINI PCIE1路
内存1GBUSB4路Host
电子硬盘4GB串口4路UART,其中1路调试串口
最高显示分辨率1920 x 1200CAN-Bus2路
VGA接口可提供方案支持以太网2路千兆自适应+百兆
LVDS接口2路SD卡/TF卡接口1路
LCD接口(RGB)1路SPI接口1路
HDMI1路I2C1路
触摸屏四线电阻屏GPIO47路(含27路复用)
音频接口1路MIC输入,1路HP输出PWM1路
SIM卡1路独立硬件看门狗支持
视频硬件编解码支持机械尺寸146mm x 125mm

无线模块

型号类型接口通信频段基本性能参数
PCIE-ZW6201Wi-FiSDIO2.4GHz IEEE 802.11b/g/n速率:54Mbps,支持板载和外置两种天线
PCIE-ZM5161ZigBeeUART2.4GHz IEEE802.15.4节点容量(MAX):65535个,最大视距通信距离:1KM
PCIE-MP1278LoRaSPI420~490MHz中心频率在470MHz,1dB衰减带宽为40MHz
PCIE-SIM800GGPRSUARTGSM850、EGSM900、DCS1800、PCS1900上/下行数据传输速率最大85.6kbps
U9300C2G/3G/4GUSBLTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/GSM/CDMA传输速率:HSDPA:150 Mbps HSUPA:50Mbps

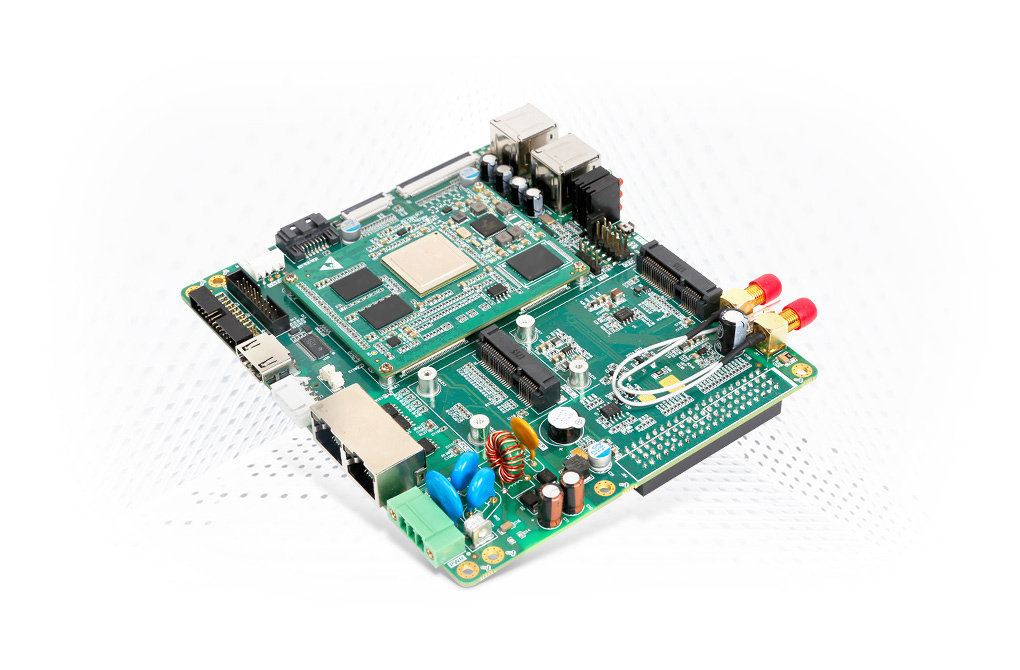

1G主频,彰显强劲性能

IoT9100A-LI网络控制器基于NXP MCIMX6Q Cortex-A9工业级四核处理器设计,主频高达1GHz,强劲性能,无所不能。

强大的编解码功能

IoT9100A-LI网络控制器的处理器集成了1080P视频编解码、2D/3D图形加速、H.264硬件压缩等强大的多媒体编解码功能,轻松处理各类多媒体文件。

丰富的多媒体接口

IoT9100A-LI拥有丰富的音频及视频接口,音频接口包括SGTL5000声卡,视频接口包括1路HDMI、1路LCD以及2路LVDS,搭配CSI摄像头接口,可实现音频与图像的快速采集与输出,适用于医疗、消费电子、环境监控及车载娱乐等对图像处理与响应速度有极高需求的行业。

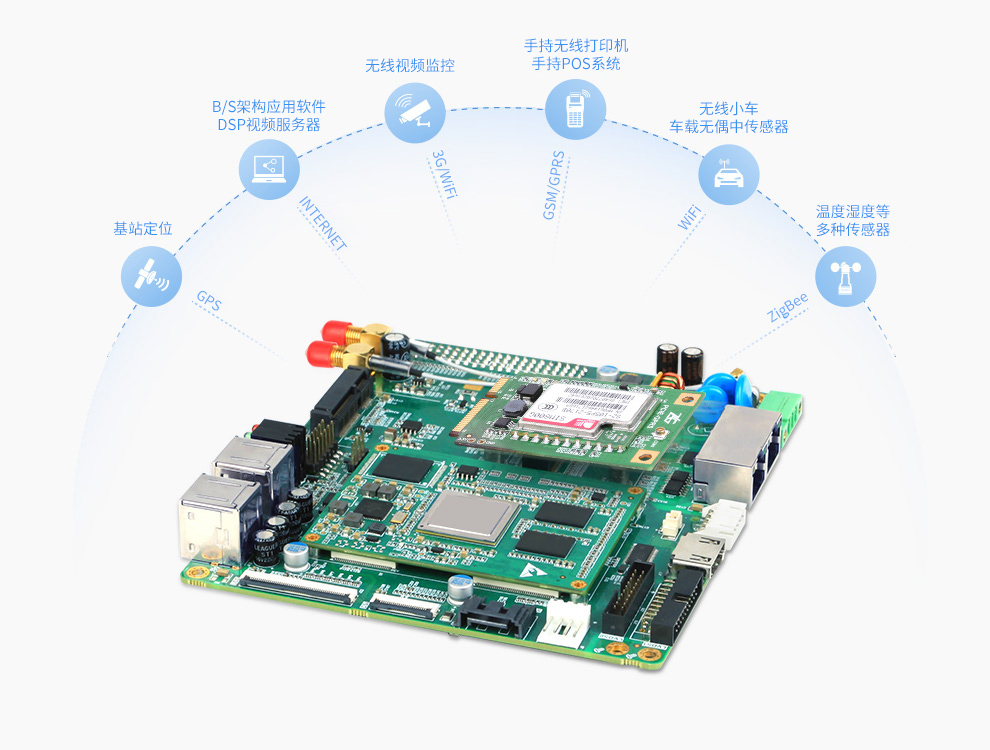

让通讯 “无线可能,无所不能”

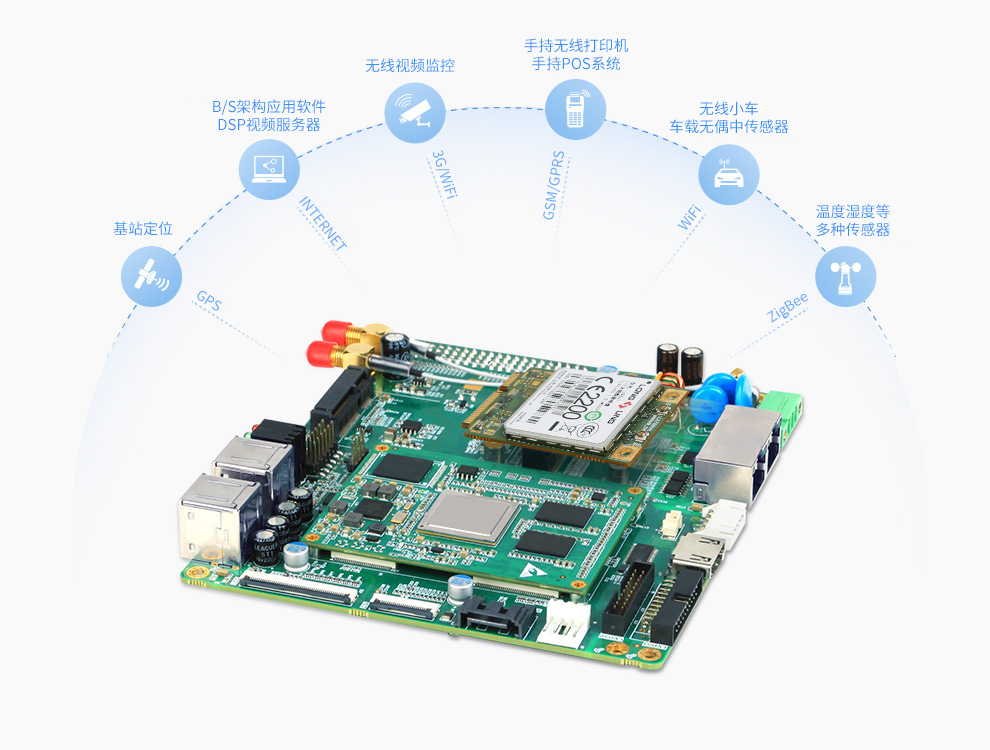

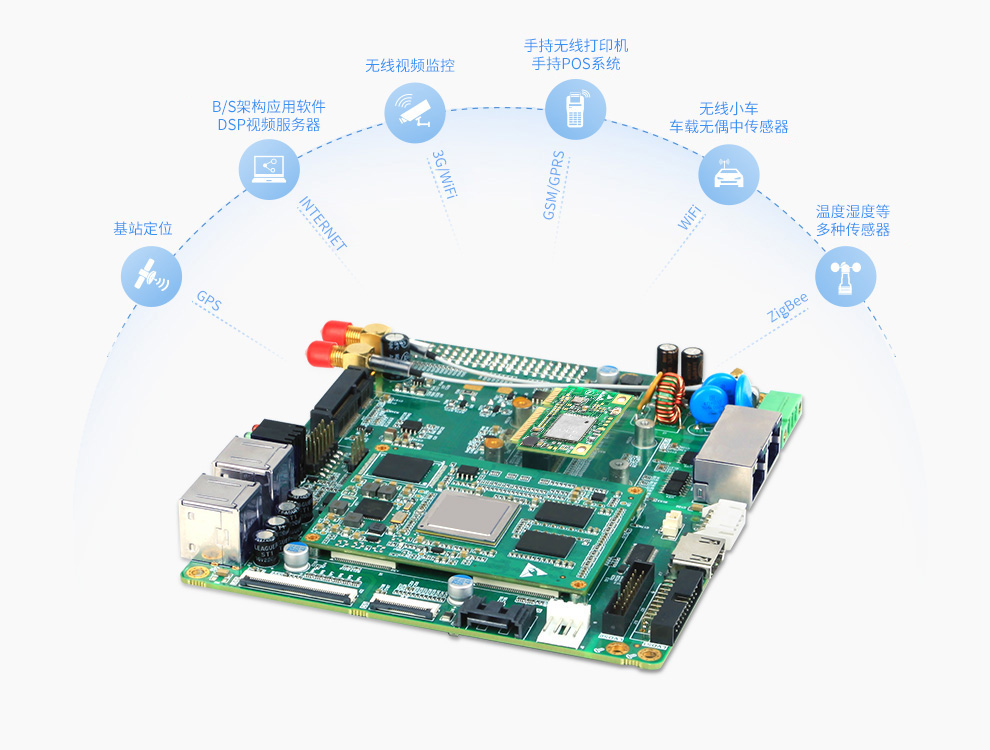

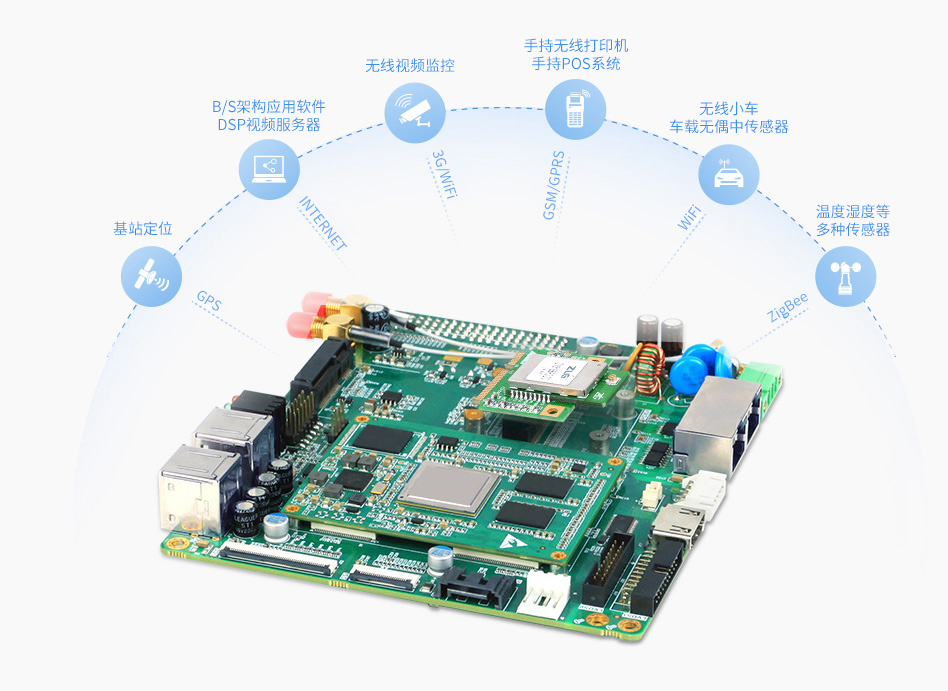

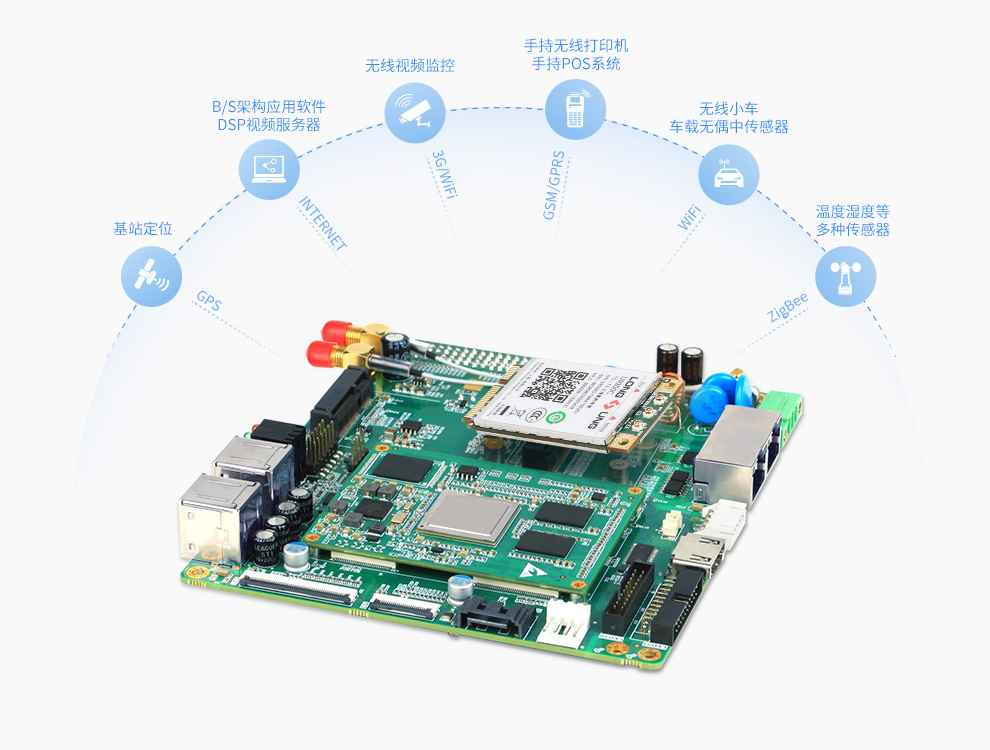

IoT9100A-LI网络控制器拥有双路MiniPCIE接口,可外扩GPRS、2G、3G、4G、ZigBee、LoRa、Wi-Fi等无线通信模块,轻松实现局域网与广域网间的互联互通,让通讯变得“无线可能,无所不能”。

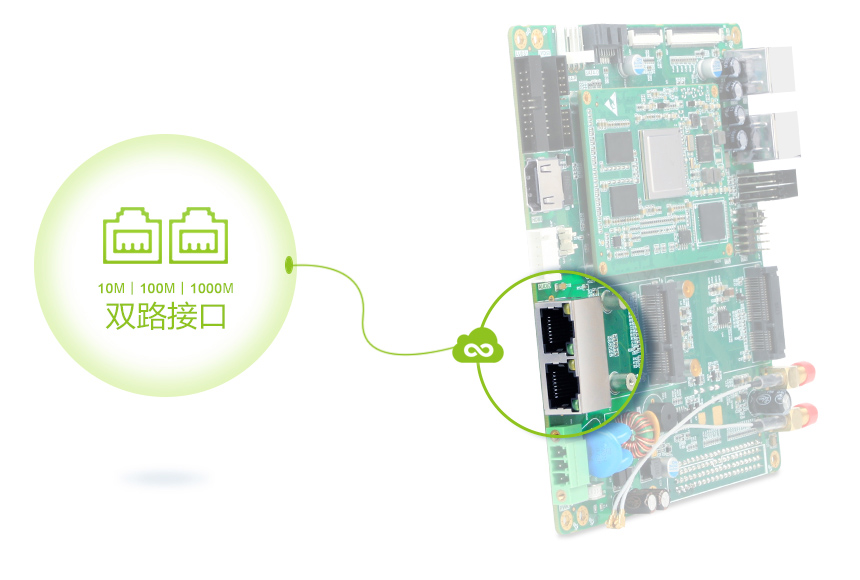

双网冗余设计,内外自由切换

IoT9100A-LI网络控制器配备双路以太网接口,千兆以太网口支持10M/100M/1000M自适应以太网功能,可根据网卡及交换机的传输情况,自由切换传输速率,实现相同子网间数据任意传输。

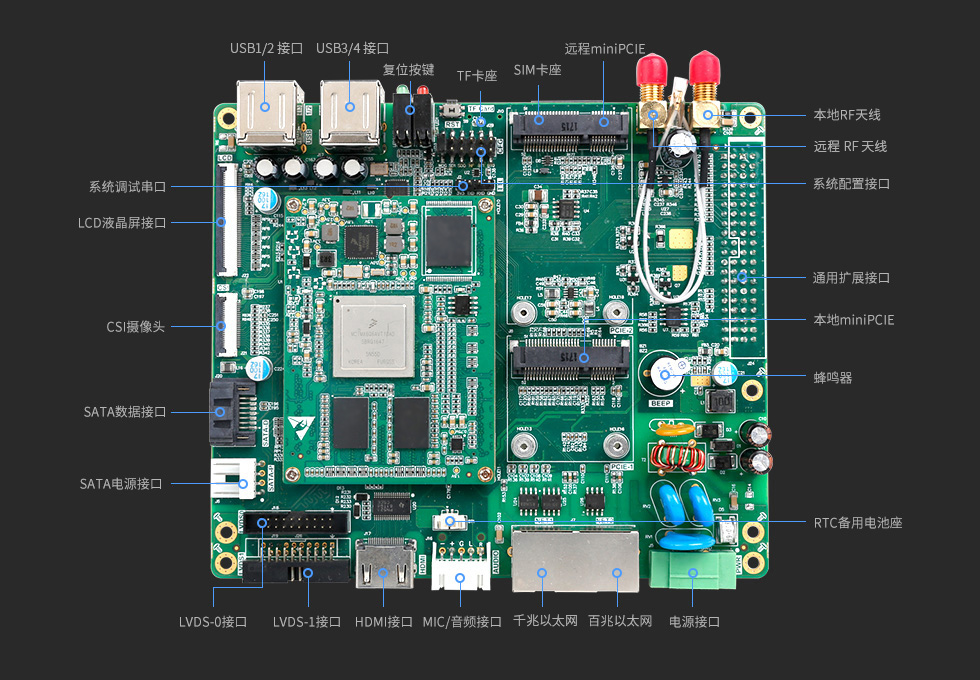

丰富的有线通讯接口

IoT9100A-LI网络控制器集成4路USB Host,1路TF卡,1路SATA电源接口、1路SATA数据接口等多种有线数据通讯接口,可满足多种通讯应用的场合。

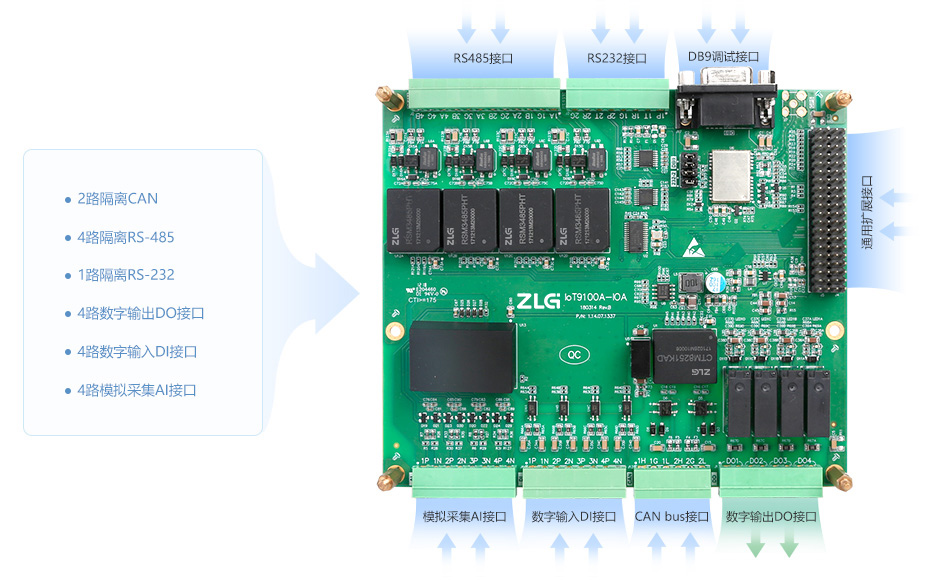

柔性扩展,按需配置

IoT9100A-LI除了自身的丰富的外设资源外,搭配柔性扩展IO板IoT9100A-IOA,可扩展出多路CAN、RS-485/232、DI/DO以及AI等常用接口,用户可轻松实现现场总线通信,助力用户快速将产品投入市场。

工业品质,稳定可靠

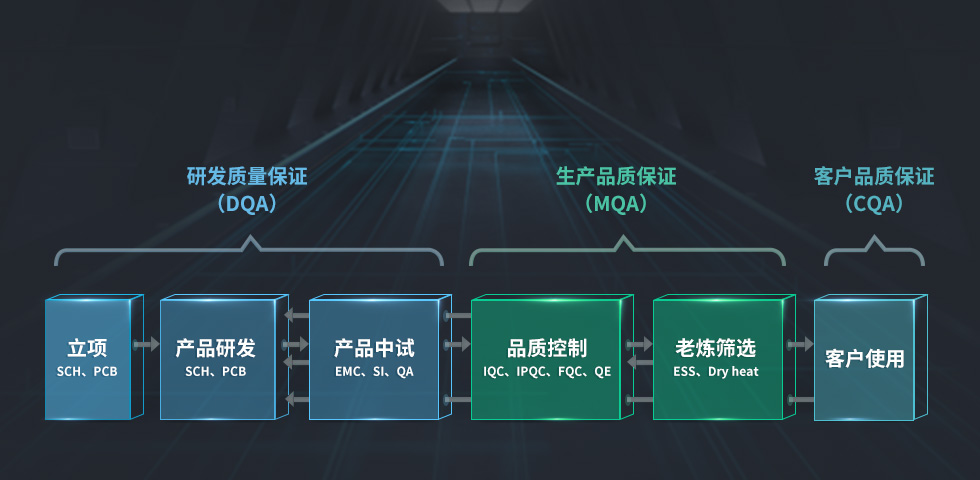

致远电子拥有完善的产品质量保证体系,拥有二十余年的嵌入式设计经验积累,从产品的研发、测试、生产到用户使用层层保证,保证IoT9100A-LI拥有稳定、可靠的性能。

丰富的行业应用

IoT9100A-LI凭借其自身的优势,丰富的外设资源,搭配“柔性扩展IO板IoT9100A-IOA”及多种无线模块,可广泛应用于工业通讯、医疗电子、车载设备和工厂自动化等领域。
