ZLG EtherCAT从站核心板,助力智能制造

ZLG致远电子通过近二十年的嵌入式行业积累,聚焦嵌入式应用技术,面向EtherCAT (以太网控制自动化技术)总线远程I/O应用,提供M110从站核心板。该产品已植入稳定可靠的EtherCAT协议,用户可快速开发EtherCAT从站设备,搭建健壮的总线网络。

选型表

产品型号M110-128F8AWI-TM110-5WB128F8AWI-T
操作系统AworksOSAworksOS
Arm®处理器AMIC 110AMIC 110
Arm®主频300MHz300MHz
运行内存128MB128MB
FLASH8MB8MB
WIFi--支持
蓝牙--支持
独立看门狗支持支持
Mifare----
USB1路OTG、1路HOST1路OTG、1路HOST
串口6路5路
CAN-bus2路2路(复用)
以太网2路百兆2路百兆
SD卡接口1路SDIO1路SDIO
外部拓展总线8位数据,12位地址8位数据,12位地址
音频接口1路(复用)1路(复用)
SPI2路(复用)2路(复用)
I2C2路2路
ADC8路12bit8路12bit
PWM3路(复用)3路(复用)
GPIO最高26路(复用)最高16路(复用)

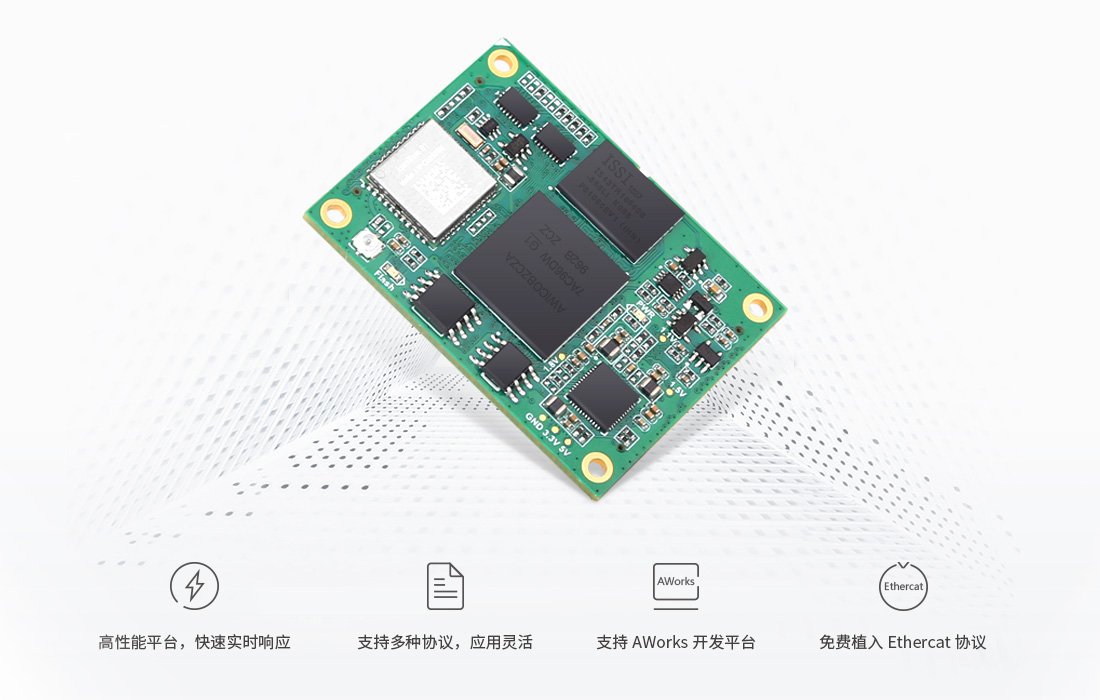

领先架构应用简捷

M110 EtherCAT核心板是ZLG致远电子精心设计的低功耗、高性能嵌入式硬件SoC核心板。该核心板采用TI 32位 Cortex®-A8处理器AMIC 110,主频最高可达300MHz,内部集成可编程实时单元工业通信子系统(PRU-ICSS),可支持EtherCAT实时以太网协议。它具备快速实时响应、专用数据处理等功能,符合组建工业以太网的专业功能需求,是理想的从站解决方案。

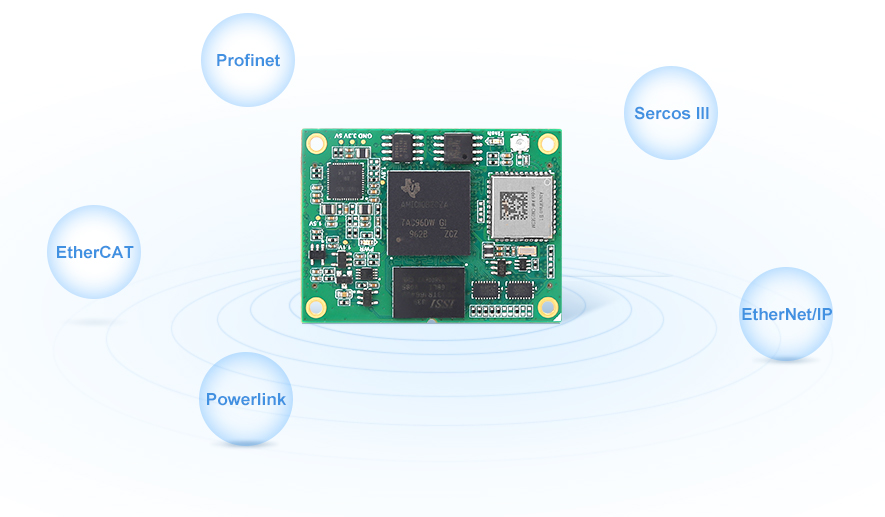

支持多种协议响应更灵活

M110 EtherCAT核心板内部集成了可编程的实时单元工业通信子系统(PRU-ICSS),支持多种实时工业以太网协议。它默认支持EtherCAT协议,也支持Profinet、Powerlink、Sercos III、EtherNet/IP等其它通信协议,应用更灵活。此外,基于PRU-ICSS 的强劲性能,M110 EtherCAT核心板可灵活实现快速实时响应、专用数据处理及自定义外设接口,从而减轻SoC其他处理器内核的任务负载。

AWorksOS工业智能物联开发平台

M110 EtherCAT核心板内置AWorksOS工业智能物联开发平台(以下简称AworksOS)。AWorksOS采用面向框架的设计架构,支持平台组件 “可插拔、可替换、可配置”,遵循与硬件无关、与操作系统种类无关的设计标准。用户只需修改相应的头文件,即可实现应用代码的跨平台复用。

整体赋能聚焦核心

M110 EtherCAT核心板免费支持EtherCAT实时以太网协议,为用户解决硬件主控、从机控制器芯片、EtherCAT购买和移植等开发问题。用户无需关注EtherCAT开发底层情况,只需专注自己的终端应用设计,提升核心竞争力。

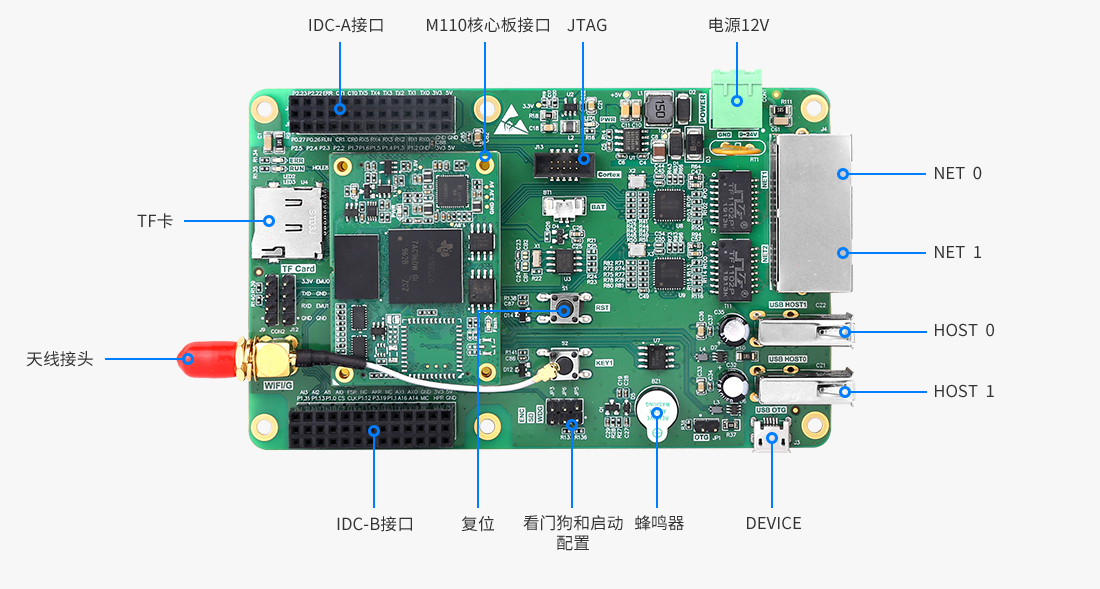

选配评估套件

M110-EV-Board作为M110系列评估底板,它将M110系列核心板的串口、CAN、网口等功能接口全部引出,可作为M110平台的学习板。在工业领域,它也可以满足消费电子和工业控制等应用,方便开发者更快速的开始软件设计。

丰富的软硬件参考资料

提供丰富的光盘资料、配套软硬件设计指导书、EtherCAT开发文档、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。

拓展智能行业应用

随着现代技术的发展,传统的现场总线技术呈现出网络带宽不足、系统复杂等局限性。EtherCAT凭借高性能、拓扑结构灵活、高精度设备同步、功能性安全协议、热插拔等特点,在工业领域得到更广泛的应用。致远电子M110 EtherCAT从站核心板还将适用于智能制造、智慧产线、工业机器人等行业,助力智能产业高速发展。
