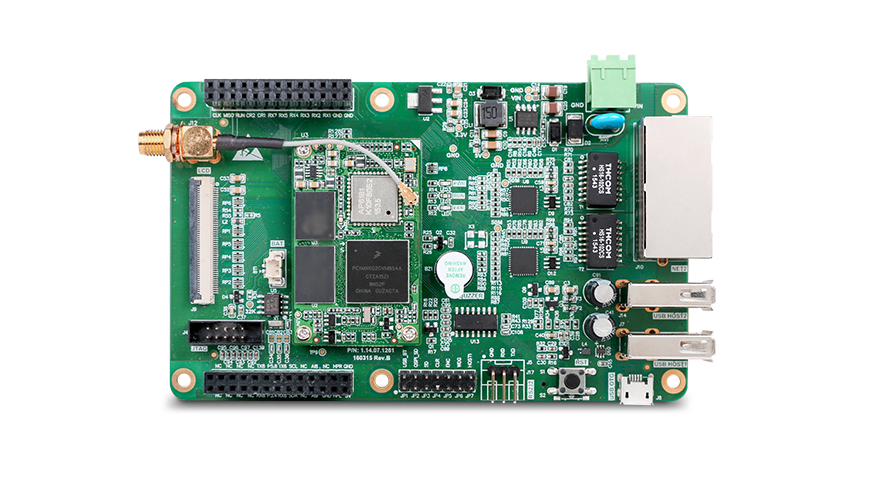

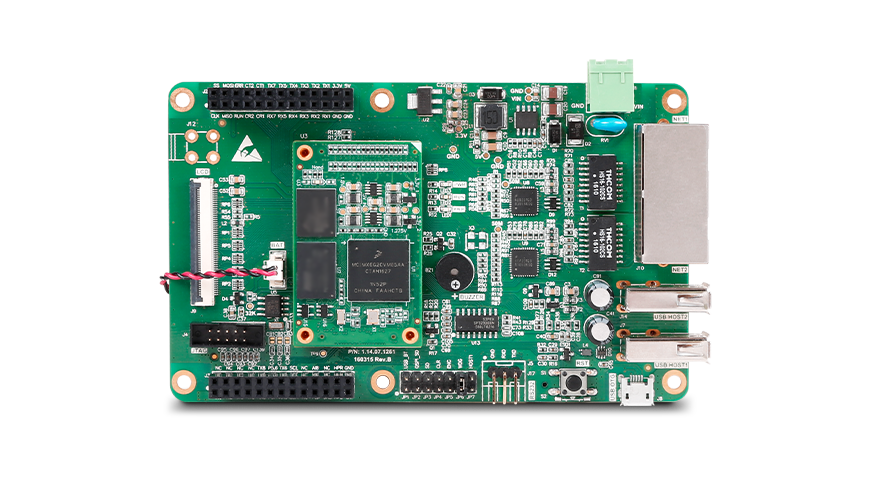

EPC-6G2C-L/IoT-6G2C-L Cortex-A7工控主板

EPC-6G2C-L/IoT-6G2C-L是一款以Freescale Cortex-A7处理器为核心的嵌入式工业控制主板,主频为528MHz。集成8路UART,2路CAN-bus接口,2路百兆网接口,1路数字摄像头接口、1路音频接口。适用于工业控制、便携式设备、医疗器械、智能网关等领域。

选型表

型号 EPC-6Y2C-TEPC-6G2C-T IoT-6Y2C-T IoT-6G2C-T
处理器NXP Cortex-A7 i.MX6ULNXP Cortex-A7 i.MX6ULNXP Cortex-A7 i.MX6ULNXP Cortex-A7 i.MX6UL
主频800MHz 528MHz800MHz528MHz
操作系统LinuxLinuxLinuxLinux
内存256M DDR3256M DDR3 256M DDR3 256M DDR3
电子硬盘 256M Nand Flash 256M Nand Flash 256M Nand Flash 256M Nand Flash
电阻触摸屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏
最高显示分辨率1366*7681366*7681366*7681366*768
LCD接口(RGB)支持支持支持支持
VGA接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
LVDS接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
Wi-Fi支持 支持
蓝牙支持支持
UART TTL 7路(含1路调试串口)8路 (含1路调试串口)8路 (含1路调试串口)7路(含1路调试串口)7路(含1路调试串口)
以太网2路百兆2路百兆2路百兆2路百兆
CAN_bus 2路(TTL电平) 2路(TTL电平) 2路(TTL电平) 2路(TTL电平)
USB Host 2路 2路 2路 2路
USB OTG1路(与Host1复用)1路(与Host1复用)1路(与Host1复用)1路(与Host1复用)
I2C1路1路1路1路
SPI 1路 1路 1路 1路
GPIO4路(最高31路)4路(最高31路)4路(最高31路)4路(最高31路)
ADC2路12位2路12位2路12位2路12位
CSI1路1路1路1路
MQS1路1路1路1路
TF/SD卡1路1路1路1路
RTC时钟支持支持支持支持
独立硬件看门狗 支持支持支持支持
供电电压12V12V12V12V
机械尺寸122mm*75mm122mm*75mm122mm*75mm122mm*75mm
环境测试-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃
静电测试接触放电8KV接触放电8KV接触放电8KV接触放电8KV
群脉冲测试电源端口2KV
信号接口1KV
电源端口2KV
信号接口1KV
电源端口2KV
信号接口1KV
电源端口2KV
信号接口1KV
传导骚扰抗扰度测试电源端口10V
信号接口10V
电源端口10V
信号接口10V
电源端口10V
信号接口10V
电源端口10V
信号接口10V

多种通讯接口,现成稳定的驱动

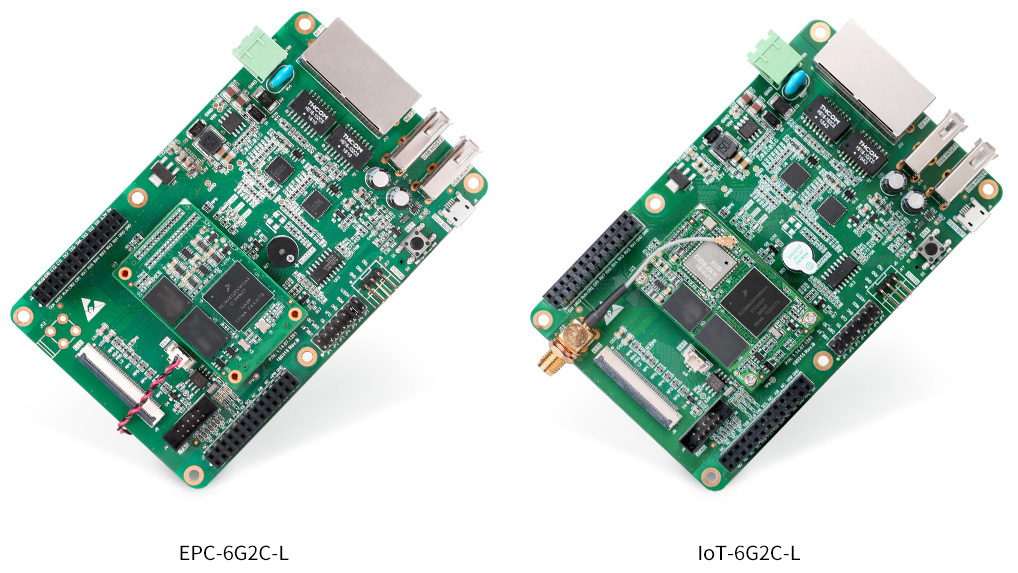

支持CAN、UART、以太网、USB、JTAG、CSI等多种数据通讯接口。EPC-6G2C-L与IoT-6G2C-L仅核心板和无线接口差异, 以下配图用IoT-6G2C-L做为图例。

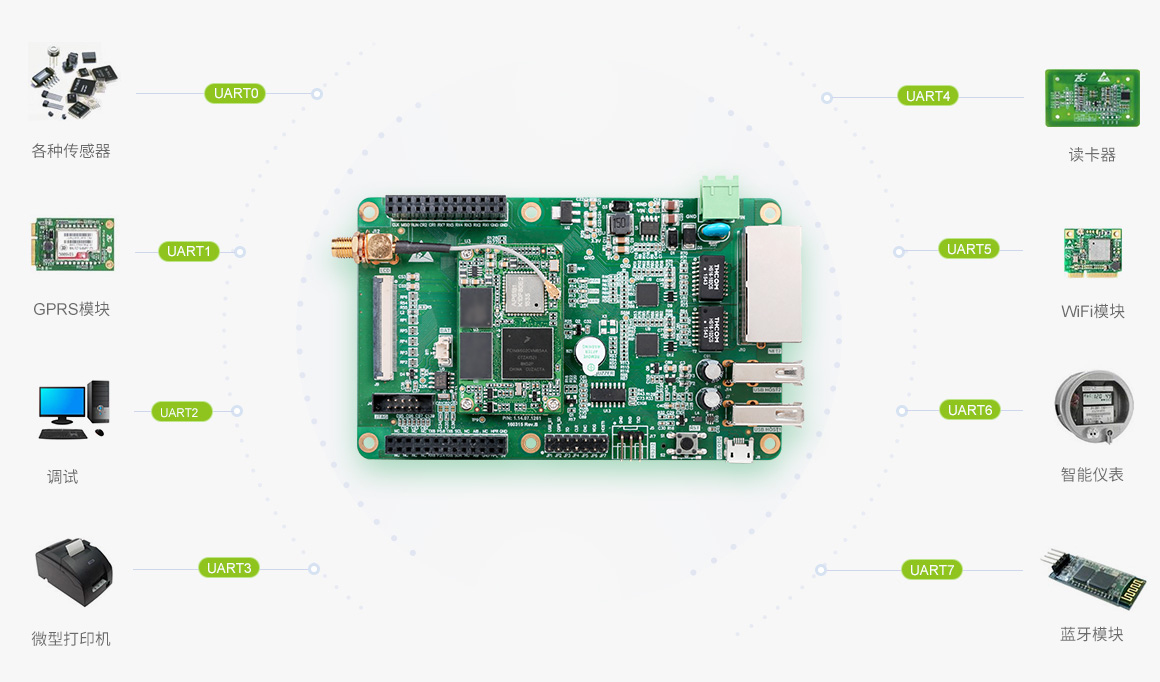

多达8路UART,串口通讯之王

EPC-6G2C-L/IoT-6G2C-L集成多达8路UART,可自由扩展RS-232/RS-485接口,为您满足更多串口通讯需求。

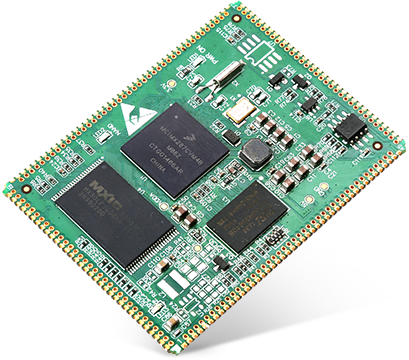

更强劲的芯带来更强劲的性能

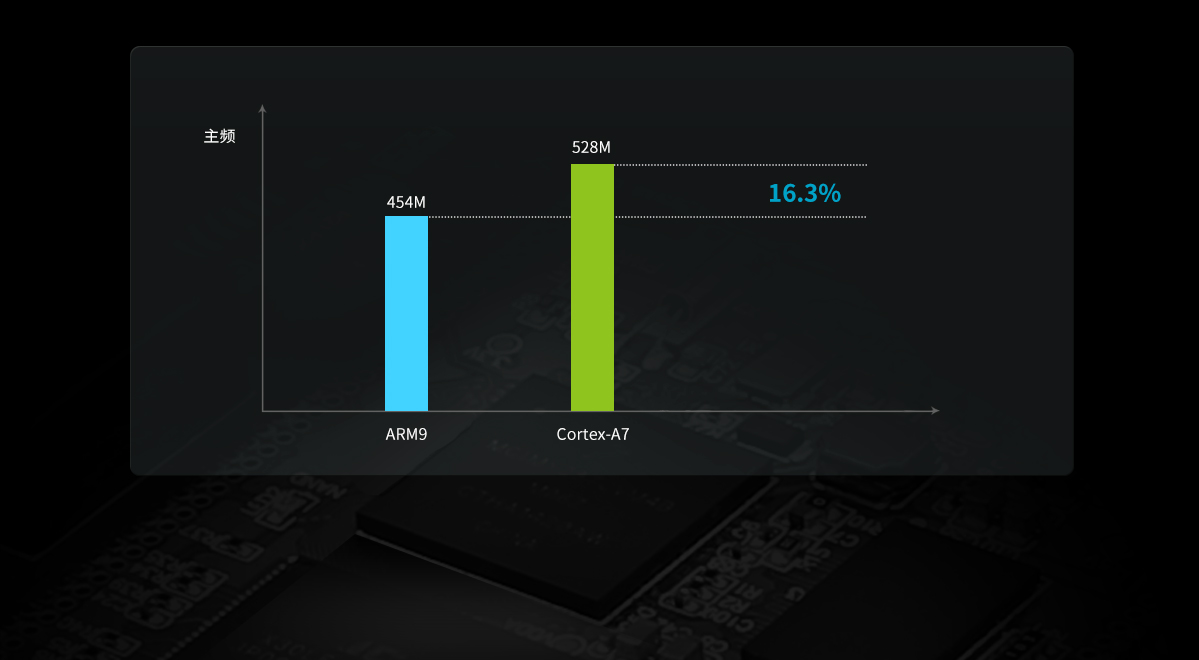

EPC-6G2C-L/IoT-6G2C-L采用Freescale cortex-A7内核处理器,主频高达528MHz,比ARM9系列处理器性能提升16.3%,可实现更多复杂的任务处理。

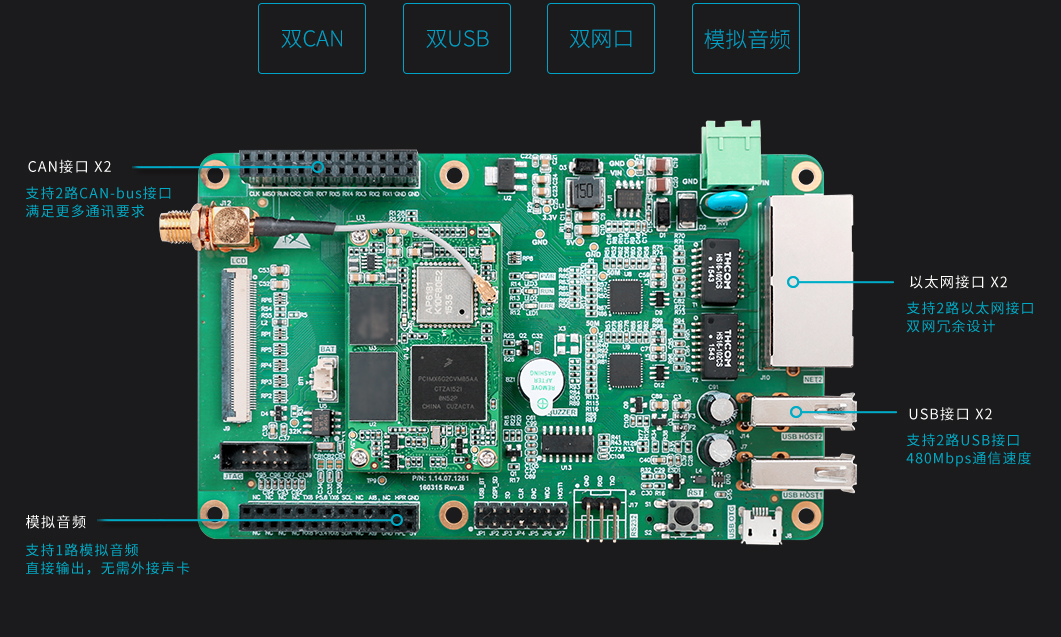

强大的通讯能力,征服多种应用场合

EPC-6G2C-L/IoT-6G2C-L集成2路百兆以太网、2路CAN-bus、2路USB、1路模拟音频等多种数据通讯接口。

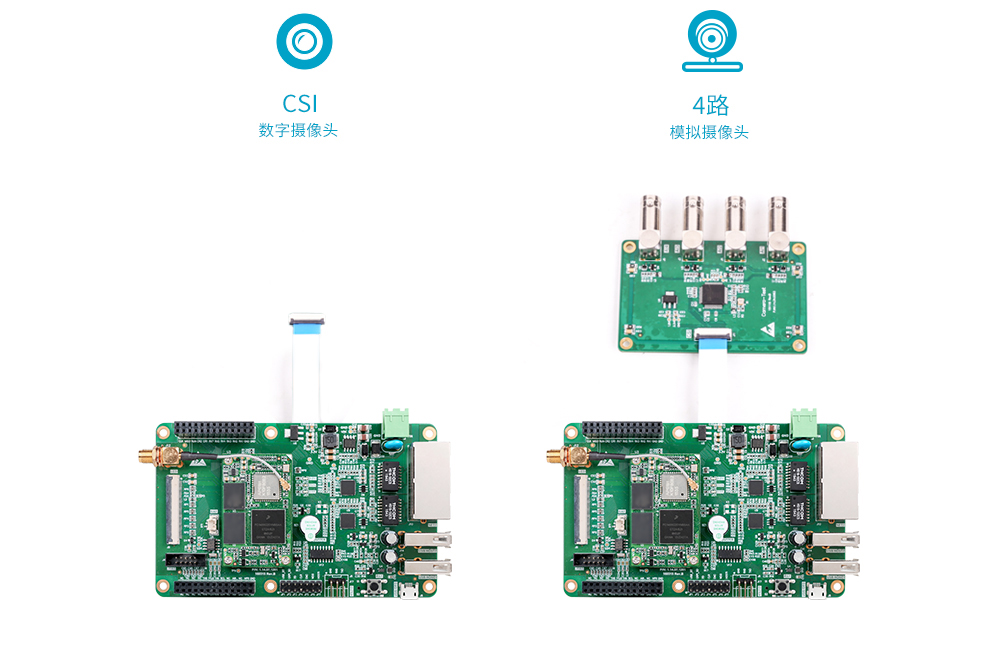

支持数字/模拟摄像头,留住眼前精彩

EPC-6G2C-L/IoT-6G2C-L可直接通过CSI接口使用数字摄像头,也可以通过转接板使用多达4路模拟摄像头,模拟摄像头间可随时切换使用,实现灵活的拍照和远程监控功能。

常用功能选配件丰富,让开发更加简单

提供多种尺寸液晶屏、无线模块、接口隔离模块等功能选配件,可自由选择组装,快速形成原型机,抢占市场先机。

进一步了解所有扩展板  >

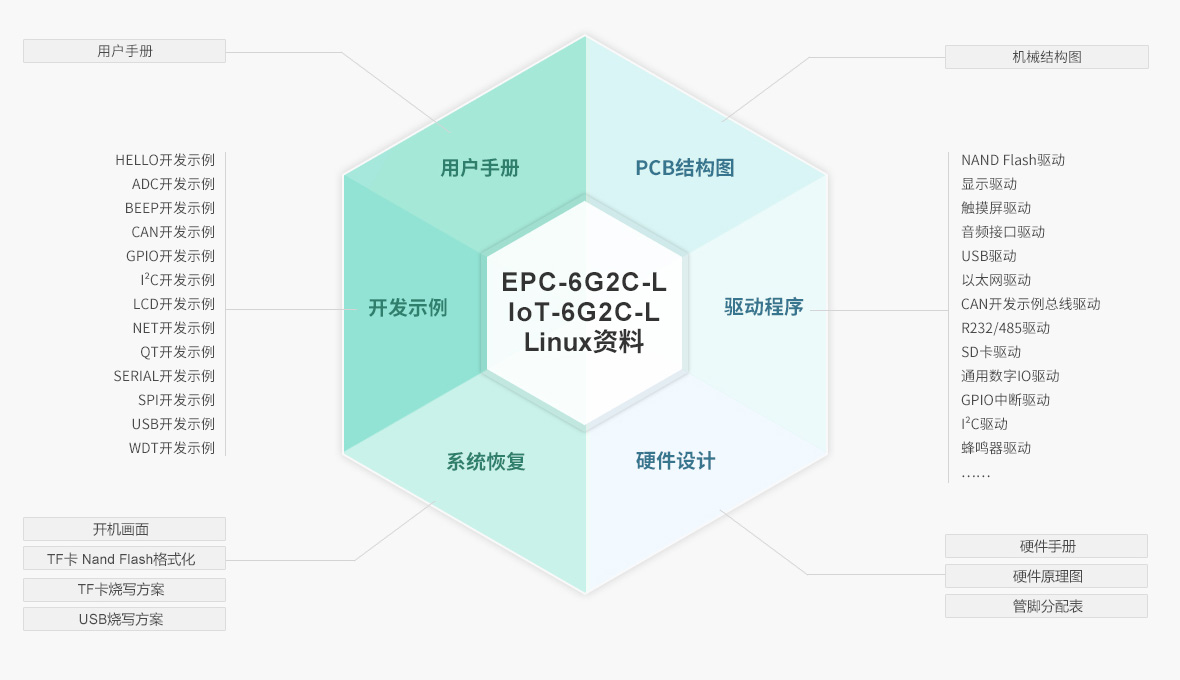

丰富的软硬件参考资料

用户可以通过用户手册了解产品的开发方法,辅以开发示例,使用我们提供的驱动程序完成自己的应用程序开发,快速搭建产品。
