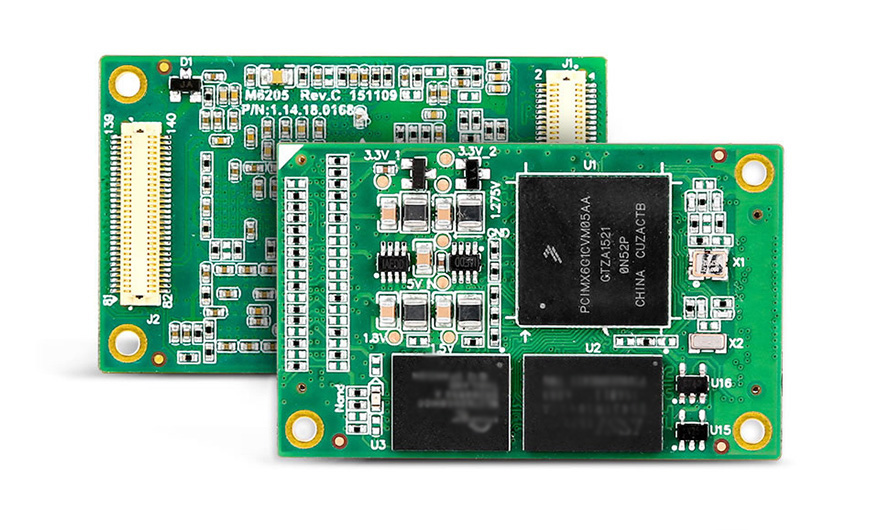

M6G2C Cortex-A7工控核心板

M6G2C是一款工业控制核心板,采用 Freescale Cortex-A7 528MHz主频的处理器,以先进的电源管理架构带来更低功耗。标配8路UART、2路USB OTG、2路CAN-Bus、2路以太网等接口;标配128/256MB DDR3和128/256MB NAND Flash、硬件看门狗;通过严格EMC和高低温测试,确保核心板在严酷的环境下稳定工作。

选型表

产品名称M6Y2C-256F256LI-TM6Y2C-512F4GLI-TM6G2C-128LIM6G2C-256LI
处理器Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
Freescale Cortex-A7
i.MX6UL
主频800MHz800MHz528MHz528MHz
操作系统LinuxLinuxLinuxLinux
内存256M DDR3512M DDR3128M DDR3256M DDR3
电子硬盘256M Nand Flash4G EMMC128M Nand Flash256M Nand Flash
电阻触摸屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏
电容触摸屏可提供方案支持可提供方案支持可提供方案支持可提供方案支持
最高显示分辨率1366*7681366*7681366*7681366*768
图形加速支持支持支持支持
LCD接口(RGB) 支持支持支持支持
VGA接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
LVDS接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
UART8路(含1路调试串口)8路(含1路调试串口)8路(含1路调试串口)
以太网2路百兆2路百兆2路百兆2路百兆
CAN_bus2路2路2路2路
USB OTG2路2路2路2路
I2C1路1路1路1路
SPI1路(最高3路)1路(最高3路)1路(最高3路)1路(最高3路)
GPIO10路(最高104路)10路(最高104路)10路(最高104路)10路(最高104路)
PWM2路2路2路2路
ADC2路12位2路12位2路12位2路12位
CSI1路(复用)1路(复用)1路(复用)1路(复用)
功放功率1路1路1路1路
RTC时钟支持支持支持支持
独立硬件看门狗支持支持支持支持
供电电压5V5V5V5V
机械尺寸30mm*48mm30mm*48mm30mm*48mm30mm*48mm
环境测试-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃
评估套件EPC-6Y2C-LEPC-6Y2C-LEPC-6G2C-LEPC-6G2C-L

hot产品价格有优势,供货周期短

低能耗,高主频

M6G2C工控核心板相比于ARM9系列核心板的功耗相同,主频提高16.3%。

超小体积,应用更加灵活

6层PCB沉金工艺打造30*48mm尺寸,仅两枚一元硬币大小,采用业界顶尖的进口广濑连接器,扣合紧密牢固

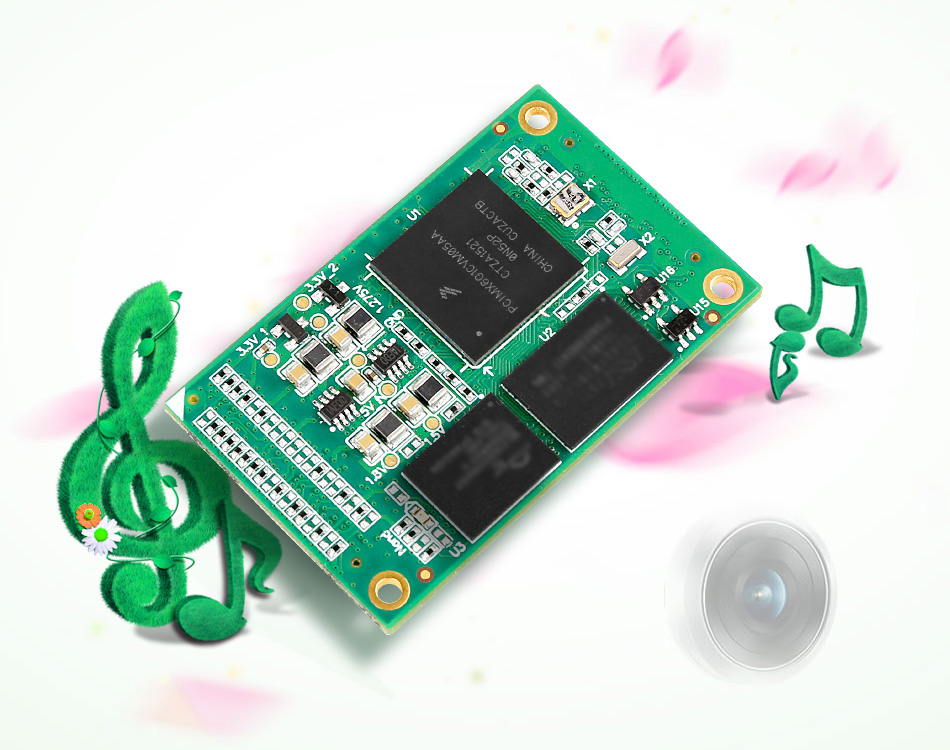

音频解码,数字摄像头

无需外扩声卡,细腻音乐直接输出,信手聆听花开,集成CMOS传感器接口,支持数字/模拟摄像头,留住点滴精彩

双路CAN总线、双路以太网

集成两路高实时性的CAN-bus接口,双路以太网可实现双网冗余,给网络双重保险

串口王——业内最高的8路UART

可将传感器、北斗导航、GPGS、智能仪表、蓝牙通信、微型打印等多达8种外部设备集于一体,更多选择创造更多可能

丰富的软硬件参考资料

硬件设计手册、嵌入式Linux开发教程(上、下册)、底层驱动程序、接口开发示例一站式完备资料库,只为让您更省心的开发程序,更快速的搭建产品。
