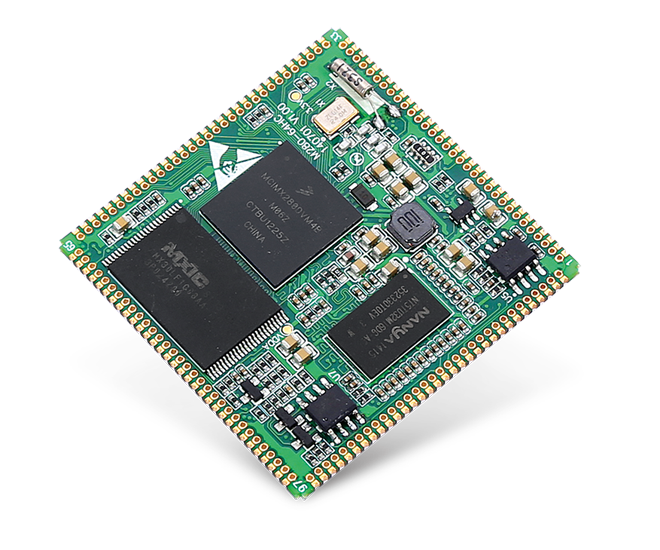

  1. M280工业级核心板

    基于Freescale i.MX28x系列ARM9高性能处理器设计,电源管理单元集成高效片上DC/DC,极低功耗,支持锂离子电池供电。M28x-T系列核心板适用于快速开发一系列最具创新性的应用,如智能网关、自动化控制、HMI、手持机、扫描仪以及便携式医疗设备等。

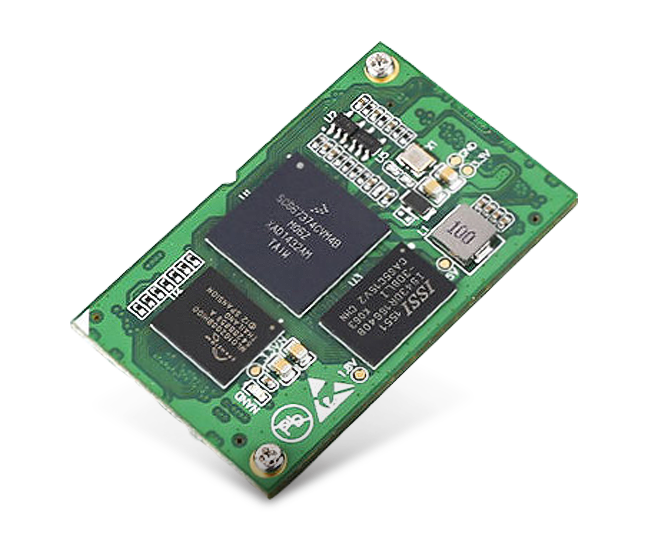

  2. M283工业级核心板

    基于Freescale i.MX28x系列ARM9高性能处理器设计,电源管理单元集成高效片上DC/DC,极低功耗,支持锂离子电池供电。M28x-T系列核心板适用于快速开发一系列最具创新性的应用,如智能网关、自动化控制、HMI、手持机、扫描仪以及便携式医疗设备等。

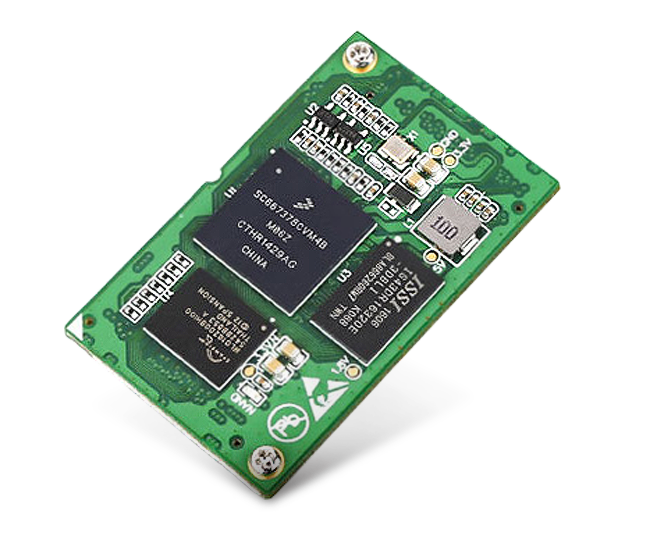

  3. M287工业级核心板

    基于Freescale i.MX28x系列ARM9高性能处理器设计,电源管理单元集成高效片上DC/DC,极低功耗,支持锂离子电池供电。M28x-T系列核心板适用于快速开发一系列最具创新性的应用,如智能网关、自动化控制、HMI、手持机、扫描仪以及便携式医疗设备等。

选型表

型号M280-64LIM283-128F128LIM283-64F128LI-TM287-128F128LI-TM287-64F128LI-T
处理器Freescale ARM9
i.MX280
Freescale ARM9
i.MX283
Freescale ARM9
i.MX287
Freescale ARM9
i.MX287
Freescale ARM9
i.MX287
主频454MHz454MHz454MHz454MHz454MHz
操作系统LinuxLinuxLinuxLinuxLinux
内存64M DDR2128M DDR264M DDR2128M DDR264M DDR2
电子硬盘128M Nand Flash128M Nand Flash128M Nand Flash128M Nand Flash128M Nand Flash
电阻触摸屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏支持四线式电阻屏
电容触摸屏可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持
最高显示分辨率800*480800*480800*480800*480800*480
LCD接口(RGB)支持支持支持
VGA接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
LVDS接口可提供方案支持可提供方案支持可提供方案支持可提供方案支持
UART6路(含1路调试串口)6路(含1路调试串口)6路(含1路调试串口)6路(含1路调试串口)6路(含1路调试串口)
以太网 1路百兆 1路百兆 1路百兆2路百兆2路百兆
CAN_bus可提供方案支持可提供方案支持可提供方案支持2路2路
USB Host1路1路1路1路1路
USB OTG1路1路1路1路1路
I2C2路1路(最高2路)1路(最高2路)1路(最高2路)1路(最高2路)
SPI1路(最高4路)1路(最高4路)
GPIO15路(最高75路)15路(最高75路)36路(最高110路)36路(最高110路)
PWM1路(最高8路)1路(最高8路)1路(最高8路)1路(最高8路)1路(最高8路)
ADC8路12位4路12位(最高8路)4路12位(最高8路)4路12位(最高8路)4路12位(最高8路)
I2S1路(复用)1路(复用)1路(复用)1路(复用)
TF/SD卡 1路1路1路1路1路
RTC时钟 支持支持支持支持支持
独立硬件看门狗支持支持支持支持支持
供电电压5V3.3V3.3V3.3V3.3V
机械尺寸45mm*45mm30mm*48mm30mm*48mm30mm*48mm30mm*48mm
环境测试-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃
评估套件EPC-280I-LEPC-283I-L-TEPC-283I-L-TEPC-287I-L-TEPC-287I-L-T

hot产品价格有优势,供货周期短

高性能ARM9处理器,主频达454MHz

M28x-T 系列核心板基于Freescale i.MX28x系列ARM9高性能处理器设计,ARM9 内核是久经考验的ARM926EJ-S内核, Freescale承诺15年的生命周期保证。

极低功耗,工作状态低至0.6瓦

M28x-T 系列核心板,处理器包含高效的电源管理,极低的运行功耗,工作状态下低至0.6瓦,1000毫安时电池供电可10小时不间断工作。

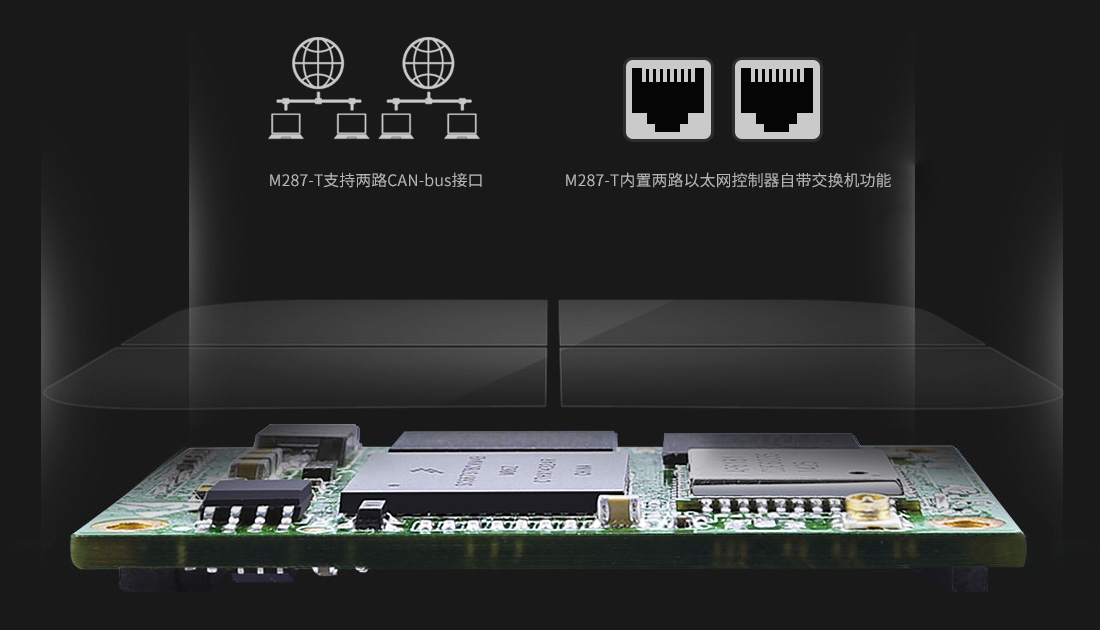

6串口,可选双CAN、双网口

M28x-T 核心板集成双CAN、6串口、带交换机双网口,可轻松实现各类数据网关转发设计

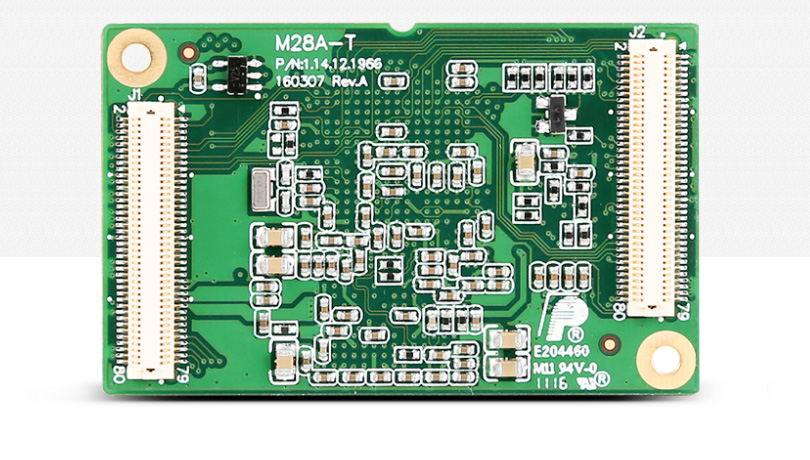

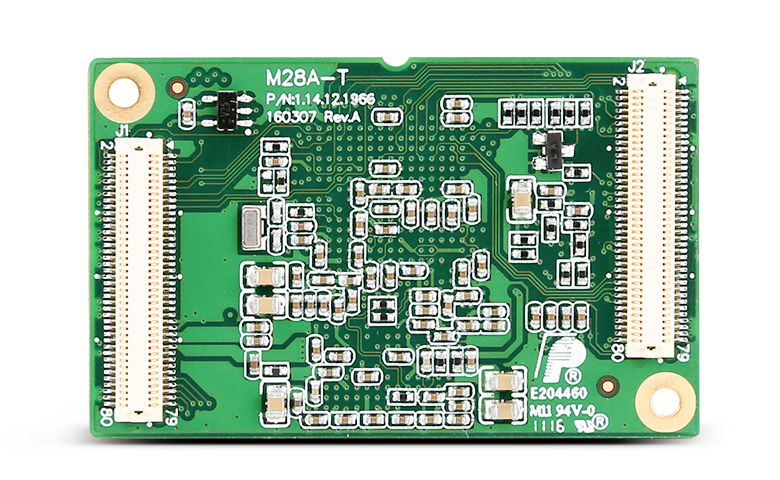

采用进口精密板对板连接器,连接更可靠

M28x-T采用采用进口精密板对板连接器,双触点接触,只为连接更可靠

支持2G/3G/4G/WiFi多种无线通讯扩展
提供测试方案

电磁兼容按照IEC61000-4标准设计

电磁兼容按照IEC61000-4标准设计(工业最高等级),含静电、脉冲群、浪涌、传导骚扰等测试。

丰富的软硬件参考资料

提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
