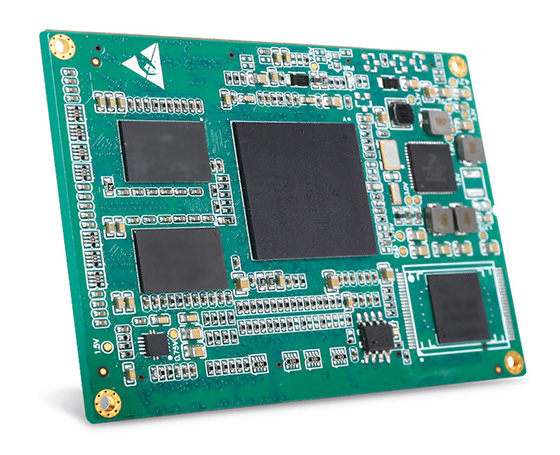

M6708-T系列简单双核/四核Cortex-A9工控核心板

M6708-T系列简单双核/四核Cortex-A9工控核心板采用FreescaleI.MX6 系列的双核/四核Cortex-A9处理器,集成了CAN、千兆网、PCIe、SATA-2等高性能接口,同时集成LVDS、HDMI、MIPI摄像头等多媒体接口,并支持1080P高清视频解码、2D/3D 编解码,为数字标牌、高端仪器、医疗器械和工业应用提供可扩展的解决方案。

选型表

型号M6708U-512LI-TM6708U-1GLI-TM6510U-1GLC-TM6708Q-1GLC-TM6708Q-1GLI-T
处理器型号MCIMX6U7CVM08ACMCIMX6U7CVM08ACMCIMX6U5EVM10ACMCIMX6Q5EYM10ADMCIMX6Q6AVT10AD
主频Cortex-A9 双核 800MHzCortex-A9 双核 800MHzCortex-A9 双核 1GHzCortex-A9 四核 1GHzCortex-A9 四核 1GHz
操作系统LinuxLinuxLinuxLinuxLinux
DDR3512M1G1G1G1G
eMMC4G4G4G4G4G
触摸屏支持4线电阻式支持4线电阻式支持4线电阻式支持4线电阻式支持4线电阻式
显示最高分辨率1920×12001920×12001920×12001920×12001920×1200
视频硬件编解码支持支持支持支持支持
LCD24bit RGB最大支持60Hz WUXGA24bit RGB最大支持60Hz WUXGA24bit RGB最大支持60Hz WUXGA24bit RGB最大支持60Hz WUXGA24bit RGB最大支持60Hz WUXGA
VGA可提供方案支持可提供方案支持可提供方案支持可提供方案支持可提供方案支持
LVDS 接口2路2路2路2路2路
HDMI支持支持支持支持支持
2D/3D 加速支持支持支持支持支持
串口5路(含1路调试串口)5路(含1路调试串口)5路(含1路调试串口)5路(含1路调试串口)5路(含1路调试串口)
摄像头接口2路2路2路2路2路
PCIE1路1路1路1路1路
以太网1路百兆/千兆自适应1路百兆/千兆自适应1路百兆/千兆自适应1路百兆/千兆自适应1路百兆/千兆自适应
CAN-bus2路2路2路2路2路
USB1路Host、1路OTG1路Host、1路OTG1路Host、1路OTG1路Host、1路OTG1路Host、1路OTG
SD卡/TF卡2路2路2路2路2路
SPI1路1路1路1路1路
SATA 2.0---1路1路
I2C3路3路3路2路2路
PWM1路1路1路1路1路
GPIO23路23路23路23路23路
外部扩展总线16位数据线10位地址线(复用)16位数据线10位地址线(复用)16位数据线10位地址线(复用)16位数据线10位地址线(复用)16位数据线10位地址线(复用)
供电电源4.2V4.2V4.2V4.2V4.2V
音频接口支持支持支持支持支持
独立硬件看门狗支持支持支持支持支持
机械尺寸75mm×55mm75mm×55mm75mm×55mm75mm×55mm75mm×55mm
工作温度-40℃ ~+85℃-40℃ ~+85℃-20℃ ~+70℃0℃ ~+75℃-40℃ ~+85℃
评估底板EVB-6708T-LEVB-6708T-LEVB-6708T-LEVB-6708T-LEVB-6708T-L

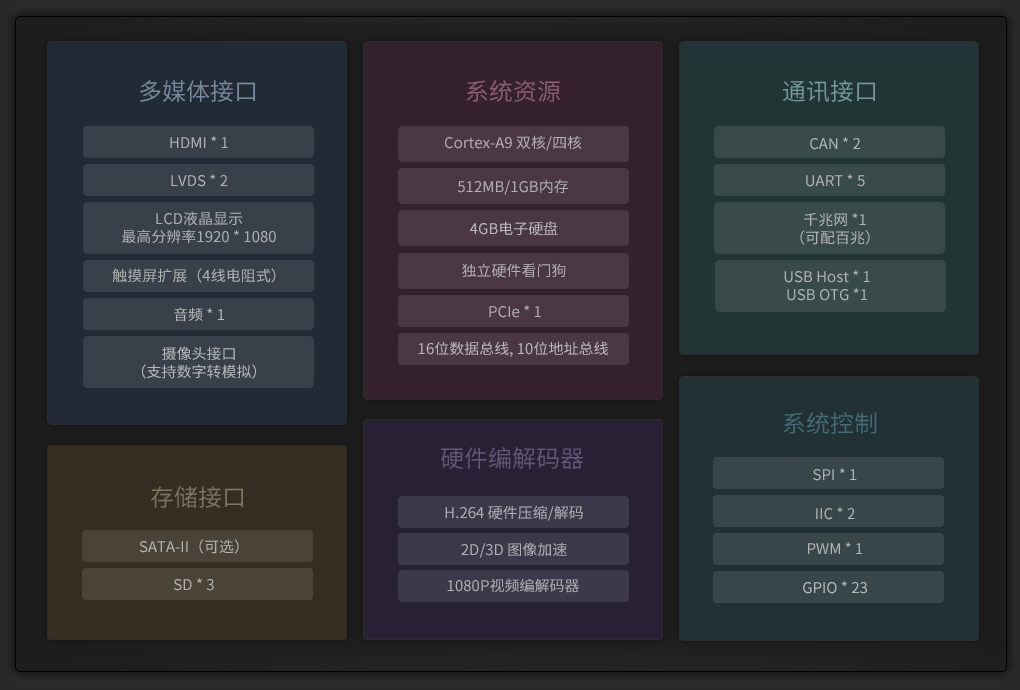

丰富接口、强劲性能、设计更灵活

丰富的多媒体接口

M6708-T系列处理器拥有2路摄像头、1路HDMI、1路LCD、2路LVDS接口,轻松实现图像采集和媒体显示。

强大的编解码功能

M6708-T系列处理器集成了1080P视频编解码、2D/3D图像形加速、H.264硬件压缩等强大的多媒体编解码功能,轻松流畅处理多媒体文件。

卓越的数据连接功能

支持2路CAN-bus、5路UART、1路千兆以太网、SPI满足常规数据通讯;1路PCIe2.0双向带宽1GB/s,1路SATA2.0硬盘接口(可选),支持高速数据传输;10位地址总线、16位数据/地址复用总线,支持串口、网口、SD/TF存储卡、硬盘、FPGA等更丰富外设扩展。

不惜工本,只为品质

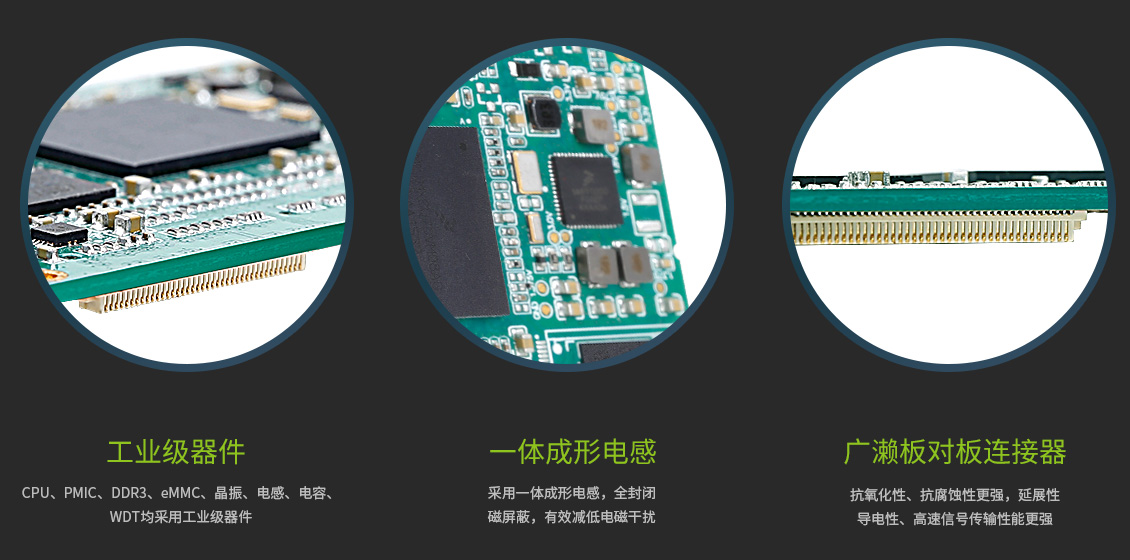

CPU、PMIC、DDR3、eMMC、晶振、电感、电容、WDT等均采用工业级器件;采用一体成形电感,全封闭+磁屏蔽,有效减低电磁干扰;采用广濑板对板连接器,结构稳定性、抗氧化性、抗腐蚀性更强,延展性、导电性、高速信号传输性能更强。

电磁兼容按照IEC61000-4标准设计

电磁兼容按照IEC61000-4标准设计(工业最高等级),含静电、脉冲群、浪涌、传导骚扰等测试。

选配评估套件

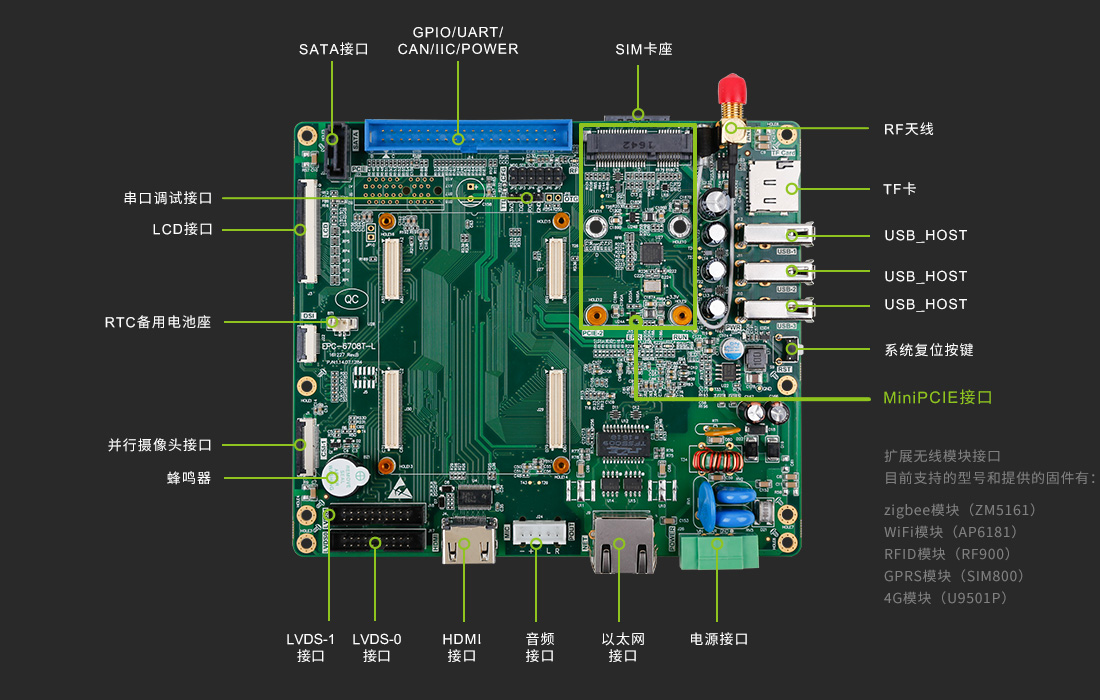

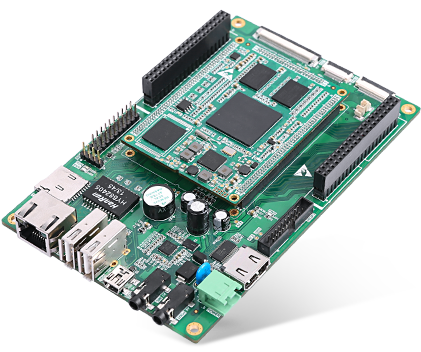

M6708-T系列核心板采用EVB-6708T-L作为评估套件,EVB-6708T-L将M6708-T核心板的串口、CAN、千兆以太网、SATA2.0等功能接口全部引出,方便开发者更快速的开始软件设计。

进一步了解所有扩展板  >

丰富的软硬件参考资料

提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
