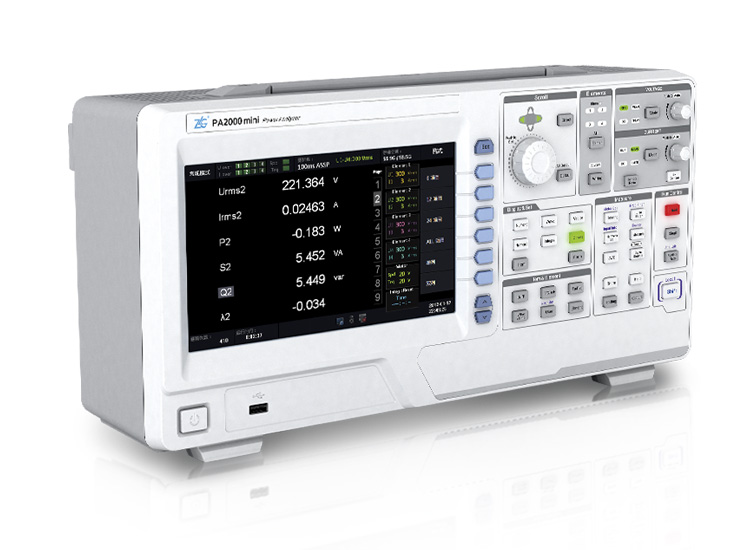

PA2000MINI功率分析仪

输入参数:

输入参数参数描述
测量量程电压1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V,1500V(峰值因数1.33)
电流直接输入 (峰值因数为 3)
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A


传感器输入(峰值因数为 3)50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值电压峰值 2000V 或 RMS 值 1300V,取两者较小值
电流直接输入
5A:峰值 15A 或 RMS 值 6.5A,取两者较小值


传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时最大允许输入值
(≤ 1s)
电压峰值 3000V 或 RMS 值 1500V,取两者较小值
电流直接输入
5A:峰值 22.5A 或 RMS 值 10A,取两者较小值


传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
输入阻抗PA2000mini
电压输入阻抗输入电阻:2MΩ,输入电容:10pF
电流输入阻抗输入电阻:100mΩ,输入电感:0.07μH
传感器电压输入阻抗输入电阻:1MΩ,输入电容:45pF
输入参数PA2000mini
输入带宽DC,0.1Hz~500KHz
采样率500KS/s
最大连续共模电压1000Vrms

精度:

输入信号频率范围PA2000mini
  电压 / 电流功率
DC电流直接输入:0.05+0.10+20uA
电压输入:0.05+0.10
传感器:0.05+0.05
电流直接输入:0.05+0.10+20uA*电压读数
电压输入:0.05+0.10
传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.10 + 0.200.20 + 0.40
30Hz ≤ f < 45Hz0.10 + 0.100.10 + 0.20
45Hz ≤ f < 66Hz0.05 + 0.050.05 + 0.05
66Hz ≤ f < 1KHz0.10 + 0.100.20 + 0.10
1KHz ≤ f < 10KHz0.20 + 0.100.30 + 0.20
10KHz ≤ f < 50KHz0.30 + 0.100.30 + 0.20
50KHz ≤ f < 100KHz2.00 + 0.502.00 + 1.00
100KHz ≤ f < 500KHz5.00 + 1.008.00 + 2.00
500KHz ≤ f ≤ 1MHz6.00 + 1.0010.00 + 2.00

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70% R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

显示:

显示参数PA2000mini
显示器9”彩色液晶显示器
分辨率800×480 像素
触摸屏支持触摸屏操作
显示更新与数据更新率相同

储存:

内部固态硬盘容量4G 存储空间,支持长时间存储:大于660 小时( 常规)
USB 存储接口支持 USB 存储接口

测试功能 / 测试条件

数据更新率从 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率与数据更新率相同
响应时间与数据更新率相同

谐波测量(PLL同步源法)

PA2000mini
PLL 源的基波频率采样率 (S/s)相对 FFT 数据 长度
的窗口宽 度(基波频率)
最大谐波 分析次数采样点数
10~20Hzf×320031289600
20~40Hzf×160061289600
40~55Hzf×960101289600
55~75Hzf×800121289600
75~150Hzf×480201289600
150Hz~440Hzf×320301289600
440Hz~1.1KHzf×16060809600
1.1KHz~2.6KHzf×80120409600

电机功能-模拟量输入参数

输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
量程1V、2V、5V、10V、20V
截止频率(可配置)100Hz,10kHz,50kHz,OFF
有效测量范围±110%
最大允许电压±22V
最大共模电压±42Vpeak
位数16bit
采样速率200kHz
同步源U1~U6/I1~I6/EXT
精度±(0.05% 读数 + 0.05% 量程)
温漂±0.03% 量程/℃

电机功能-脉冲频率输入参数:

输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
频率范围1Hz~1MHz
输入振幅范围±22Vpeak
最大共模电压±42Vpeak
有效振幅1V
最小高脉宽2.5µS以上
精度±(0.05% 读数 + 1mHz)

波形采样数据保存功能:

     存储项电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
     储存模式常规、实时、积分同步、条件触发
     数据类型数值、波形、数值 + 波形
     文件类型CSV 格式、PAD 格式
     存储内部电子盘、U 盘

积分功能:

     模式可选择手动、标准、连续、实时标准、实时循环模式
     WP± 模式充电/ 放电、买电/ 卖电
     计时器设置定时器,能够自动停止积分。0000h00m00s~10000h00m00s
     计数停止积分时间达到最大积分时间(10000 小时),或积分值达到最大/ 最小显示积分值(±999999M),保持积分时间和积分值并且停止积分
     精度±( 功率或电流精度 + 时间精度 )
     时间精度± 读数的 0.02%

0.05%功率测量精度

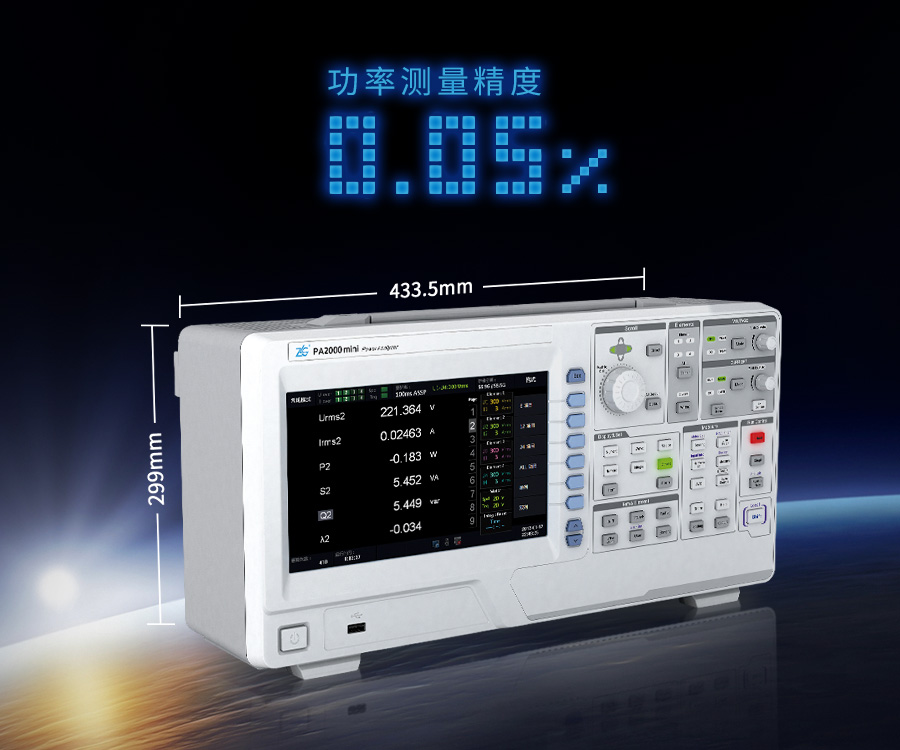

PA2000mini是行业内唯一一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时,功率测量精度还能保证0.05%,是户外光伏现场验收测试、高铁逆变器检测,最佳测试伙伴。

光伏风电现场验收

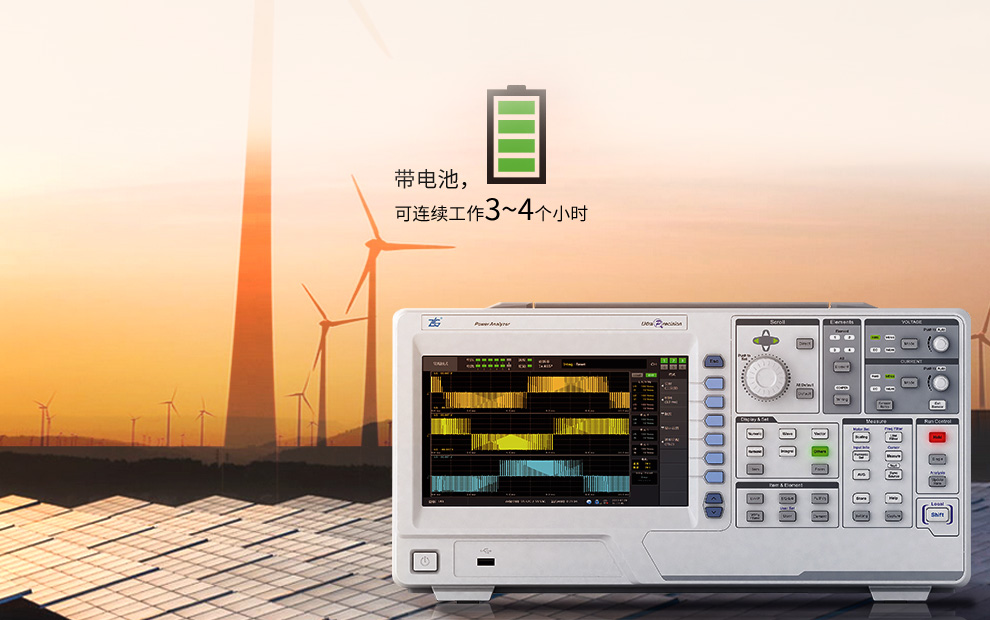

许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶,条件恶劣,许多时候连供电都是难题,这就需要功率分析仪在测试准确的前提下,还需要更便携,PA2000mini功率分析仪体积小,带电池,可连续工作3~4个小时,非常适合光伏风电现场验收环境

高铁逆变器检测

随着电力机车的快速发展,逆变器在线检测已成为必然趋势,ZIT6000便携式逆变器检测仪,紧凑设计、千锤百炼,可在狭小的配电厢中也能来去自如。实现了移动测试的高精度、高带宽分析,全方位满足您的测试需求。

系统集成

PA2000mini功率分析仪致力于为您提供方便的测试体验,4通道0.05%精度的功率测量板卡加上电机测试板卡,可轻松完成大部分的日常测量应用,标配的多种协议接口配合上机架套件可更方便进行系统集成。
