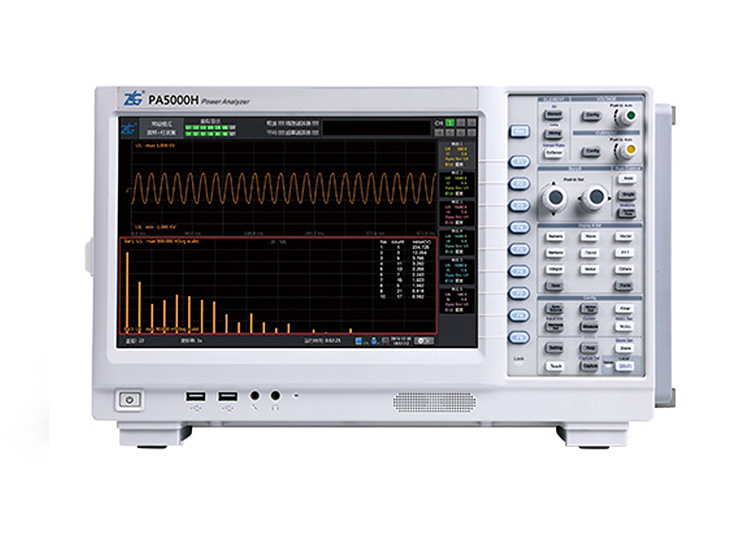

PA5000H功率分析仪详细参数表

输入参数:

输入参数参数描述
测量量程电压1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V,1500V(峰值因数1.33)
电流直接输入 (峰值因数为 3)
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
50A:1A、2A、5A、10A、20A、50A

传感器输入(峰值因数为 3)50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值电压峰值 2000V 或 RMS 值 1300V,取两者较小值
电流直接输入
5A:峰值 15A 或 RMS 值 6.5A,取两者较小值
50A: 峰值90A 或RMS 值55A,取两者较小值

传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时最大允许输入值(≤ 1s)电压峰值 3000V 或 RMS 值 1500V,取两者较小值
电流直接输入
5A:峰值 22.5A或 RMS 值 10A,取两者较小值
50A:峰值100A 或RMS 值60A,取两者较小值

传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
输入阻抗PA5000H
电压输入阻抗输入电阻:2MΩ,输入电容:10pF
电流输入阻抗5A:输入电阻:100mΩ,输入电感:0.07μH
50A:输入电阻:5mΩ,输入电感:0.07μH
传感器电压输入阻抗输入电阻:1MΩ,输入电容:45pF
输入参数PA5000H
输入带宽DC,0.1Hz~5MHz
采样率2MS/s
最大连续共模电压1000Vrms

精度:

输入信号频率范围PA5000H(5A板卡)
  电流/ 电压/ 传感器功率
DC电流:0.05+0.10
电压/ 传感器:0.05+0.10
电流:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.10+0.100.20+020
30Hz ≤ f < 45Hz0.10+0.100.10+0 .20
45Hz ≤ f < 66Hz0.05+0.050.05+0.05
66Hz ≤ f < 1KHz0.10+0.100.20+0.10
1KHz ≤ f < 10KHz0.15+0.100.30+0.10
10KHz ≤ f < 50KHz0.20 + 0.100.30 + 0.20
50KHz ≤ f < 100KHz0.50 + 0.300.70+0.50
100KHz ≤ f < 500KHz(0.004f+0.8)+0.50(0.004f+0.8)+0.50
500KHz ≤ f ≤ 1MHz(0.01f-2.2)+1.0(0.042f-12)+2.0
输入信号频率范围PA5000H(50A板卡)
  电流/ 电压/ 传感器功率
DC电流:0.05+0.10
电压/ 传感器:0.05+0.10
电流:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.10+0.100.20+020
30Hz ≤ f < 45Hz0.10+0.100.10+0 .20
45Hz ≤ f < 66Hz0.05+0.050.05+0.05
66Hz ≤ f < 1KHz电压/ 传感器:0.10+0.10
电流直接输入:0.20+0.10
0.20+0.10
1KHz ≤ f < 10KHz电压/ 传感器:0.15+0.10
电流直接输入:(0.10f+0.2)+0.10
电压/ 传感器:0.30+0.10
电流直接输入:(0.10f+0.2)+0.20
10KHz ≤ f < 50KHz电压/ 传感器:0.20+0.10
电流直接输入:(0.10f+0.2)+0.10
电压/ 传感器:0.30+0.20
电流直接输入:(0.10f+0.2)+0.20
50KHz ≤ f < 100KHz电压/ 传感器:0.50+0.30
电流直接输入:(0.10f+0.2)+0.10
电压/ 传感器:0.70+0.50
电流直接输入:(0.30f-9.5)+0.50
100KHz ≤ f < 200KHz电压/ 传感器:(0.004f+0.8)+0.50
电流直接输入:(0.05f+5.0)+0.50
电压/ 传感器:(0.02f-0.3)+1.0
电流直接输入:(0.09f+11)+1.0
200KHz ≤ f < 500KHz电压/ 传感器:(0.004f+0.8)+0.50电压/ 传感器:(0.02f-0.3)+1.0
500KHz ≤ f ≤ 1MHz电压/ 传感器:(0.01f-2.2)+1.0电压/ 传感器:(0.042f-12)+2.0

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

显示:

显示参数PA5000H
显示器12.1 寸彩色液晶
分辨率1280×800 像素
触摸屏支持触摸屏操作
显示更新与数据更新率相同

储存:

内部固态硬盘容量60G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
USB 存储接口支持 USB 存储接口

测试功能 / 测试条件:

数据更新率从 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率与数据更新率相同
响应时间与数据更新率相同

谐波测量(PLL同步源法:

PLL源的基波频率采样率(S/s)相对FFT数据长最大谐波分析次数采样点数
度的窗口宽度
(基波频率)
0.5~1Hzf×819215008192
1~5Hzf×409625008192
5~10Hzf×204845008192
10~640Hzf×102485008192
640~1.28kHzf×512162558192
1.28kHz~2.56kHzf×256321008192
2.56kHz~5kHzf×12864508192

电机功能-模拟量输入参数

输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
量程1V、2V、5V、10V、20V
截止频率(可配置)100Hz,10kHz,50kHz,OFF
有效测量范围±110%
最大允许电压±22V
最大共模电压±42Vpeak
位数16bit
采样速率200kHz
同步源U1~U6/I1~I6/EXT
精度±(0.05% 读数 + 0.05% 量程)
温漂±0.03% 量程/℃

电机功能-脉冲频率输入参数:

输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
频率范围1Hz~1MHz
输入振幅范围±22Vpeak
最大共模电压±42Vpeak
有效振幅1V
最小高脉宽2.5µS以上
精度±(0.05% 读数 + 1mHz)

FFT 运算功能:

PA5000
采样率 / 记录长度1k 点5k 点10k 点50k 点100k 点200k 点400k 点500k 点
2MS/s0.5ms2.5ms5ms25ms50ms100ms200ms250ms
1MS/s1ms5ms10ms50ms100ms200ms400ms500ms
500kS/s2ms10ms20ms100ms200ms400ms800ms1s
250kS/s4ms20ms40ms200ms400ms800ms1.6s2s
100kS/s10ms50ms100ms500ms1s2s4s5s
50kS/s20ms100ms200ms1s2s4s8s10s

波形采样数据保存功能:

存储项电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
储存模式常规、实时、积分同步、条件触发
数据类型数值、波形、数值 + 波形
文件类型CSV 格式、PAD 格式
存储内部电子盘、U 盘

积分功能:

模式可选择手动、标准、连续、实时标准、实时循环模式
WP± 模式充电/ 放电、买电/ 卖电
计时器设置定时器,能够自动停止积分。0000h00m00s~10000h00m00s
计数停止积分时间达到最大积分时间(10000 小时),或积分值达到最大/ 最小显示积分值(±999999M),保持积分时间和积分值并且停止积分
精度±( 功率或电流精度 + 时间精度 )
时间精度± 读数的 0.02%

1500V(峰值因数1.33),7通道直接测量

PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。

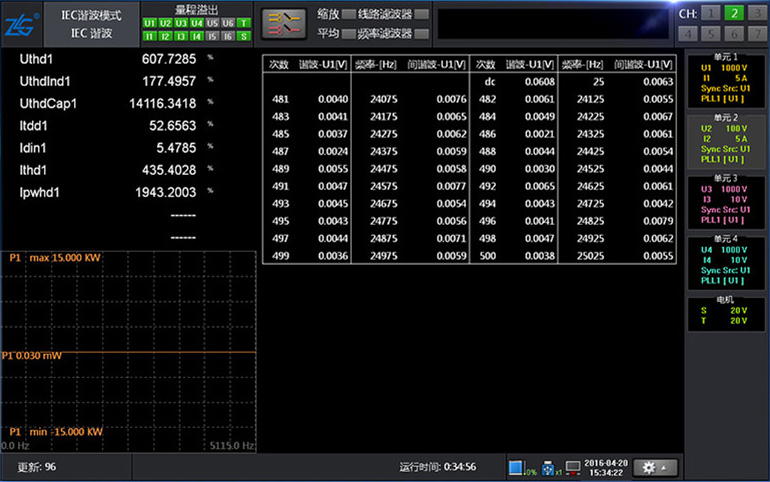

500次谐波测量

PA5000H功率分析仪带宽高达5M、采样率可达2MS/s,可以测量高达500次谐波,并有多种组合显示方式能同时显示各次谐波含量,用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此,为了方便用户进行更细致的分析,我们加入了FFT模式谐波分析功能,用户可以查看每一个频点的数值,并查看每次间谐波的数据。

双PLL源倍频技术

PA功率分析仪通过引入PLL硬件电路,使采样频率和信号频率同步,以获得准确的谐波测量结果。并且此功能在PA8000与PA5000H功率分析仪上做出了升级,支持双PLL源,用户可为不同的测量通道选择不同的PLL源,便于同时对输入、输出信号的谐波进行对比分析。

详情见光伏风电行业应用

多电机测试

PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡(PA8000、PA5000均可以选择多路电机板卡),功率板卡配合电机板卡可以同时对电动汽车内部的变速箱(变频器)和电机进行联调测试,用户将可以更加准确的同时测量电机系统的整体性能。

双矢量图分析

PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。(所有型号均能满足)

60G数据存储与优秀的数据格式分析

PA5000H功率分析仪拥有高达60G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。
