变频器、电机行业

PA8000、PA5000H功率分析仪能够同时执行最多7个点的功率测量,通过测量变频器输入输出的电功率和机械功率,可准确评估变频器的效率、以及变频器、电机的整体性能。

变频器效率测试

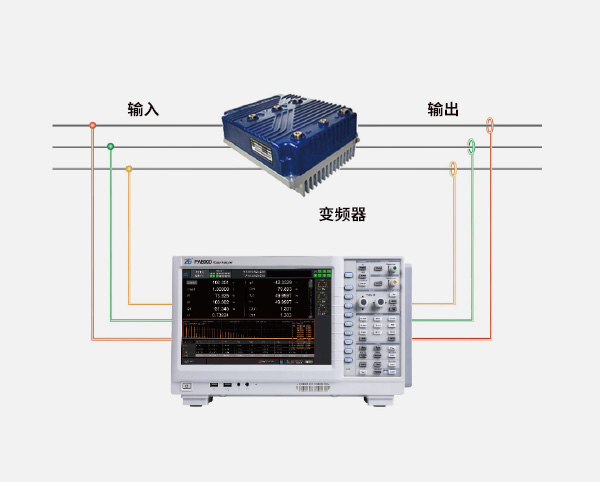

PA8000、PA5000H功率分析仪提供了7个功率输入模块,可支持变频器输入与输出的同步测量。并且,所有的功率输入模块具有相同的 100MHz同步时钟,实现采样相位的同步,减小测量时 U、I 的夹角引入的误差,输入输出不同时测量引入的误差,保证了功率、效率的测量精度。

双PLL源倍频技术

由于FFT算法的规定,采样信号须与被测信号频率同步,才能准确对信号进行谐波分析。

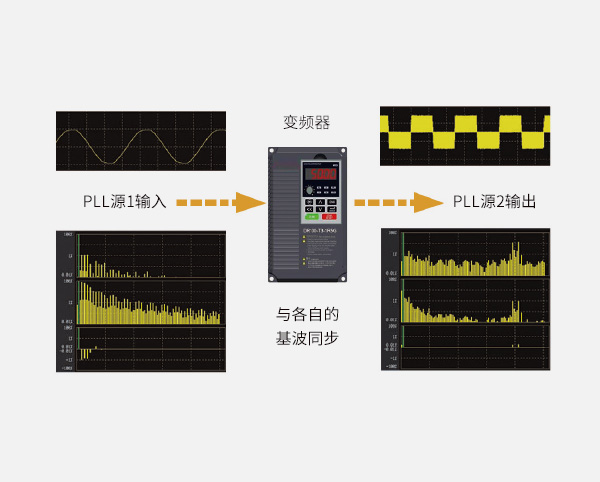

PA功率分析仪通过引入PLL硬件电路,使采样频率和信号频率同步,以获得准确的谐波测量结果。并且PA8000、PA5000H功率分析仪支持双PLL源,用户可以为不同的测量通道选择不同的PLL源,便于同时对输入、输出信号的谐波进行对比分析。

500次谐波测量

PA8000、PA5000H功率分析仪带宽为DC/0.1Hz-5MHz,采样率为2MS/s。由于采用双PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。并且可对高达 5kHz 的变频器基波信号进行谐波分析,最高可测量基频的 500 次谐波。

对安装SiC变频器转换效率的测试

在对安装有SiC半导体的变频器进行效率测试时,由于SiC半导体的输出特性,变频器输出的PWM波形存在许多微小功率信号,这时候就要求功率分析仪须要有很高的分辨率才能测量,PA5000H功率分析仪拥有高达16位ADC,PA8000则拥有更高的18位ADC,可以测量出这种微小的功率变化,让高精度测量变成可能。

电机测试

PA8000、PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡(可同时选择多路电机板卡),通过功率板卡、电机板卡和扭矩转速传感器可对变频器和电机进行联调测试,极大的方便了用户对电机相关产品的研发与测试。

双矢量图分析

PA8000、PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。

推荐产品

由于变频器行业对带宽、谐波测试、效率测量和存储容量要求较高,传统的功率分析仪根本无法满足变频器行业的需求,致远电子PA8000、PA5000H功率分析仪拥有5MHz带宽,双PLL源和高达500次的谐波测量,另外还特意标配了60G数据存储功能,可解决变频器行业的所有需求。

推荐型号:PA8000认证级功率分析仪

1.0.01%精度、5MHz带宽、2MS/s采样率

2.7通道功率输入单元可同步测量

3.双PLL源,500次谐波测量,240G数据存储功能

4.完善的的功率精度与角精度

5.适用于变频器对带宽谐波测量非常敏感的功率测量

其它推荐产品:PA5000H功率分析仪
