光伏风电行业

PA6000H功率分析仪能够提供最多7个通道的功率输入,可以准确测量新能源逆变器的输入和输出的电压、电流、功率和其他电参数。并且可以提供准确的效率、谐波以及低电压穿越测试等功能。

0.01%功率测量精度同步测量

PA6000H功率分析仪采用较新的数据采集技术,拥有突破性0.01%功率测量精度。一台仪器可同时在多个点同时执行功率测量,可以为光伏逆变器、风力换流器的效率测试提供有力的数据支撑。

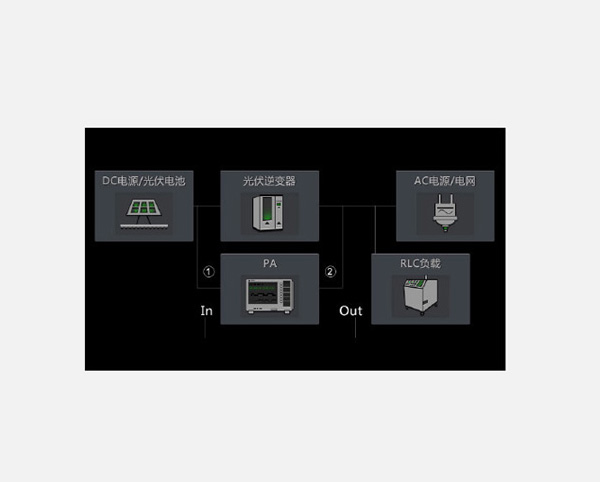

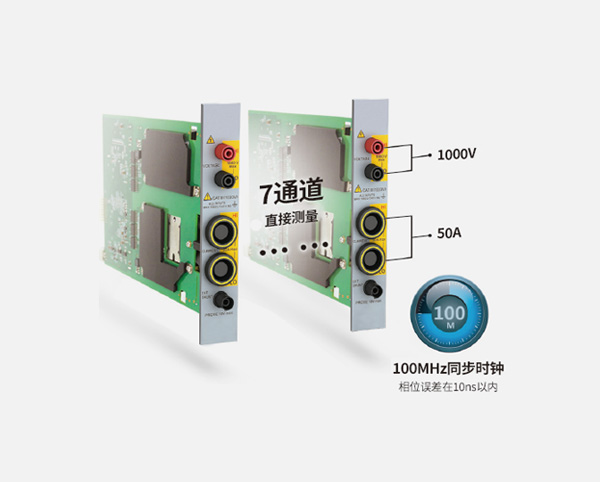

最多1500V/50A*7通道直接测量

PA6000H功率分析仪支持光伏风电行业直流电压需做到1500V的测试趋势,其采用的100MHz同步时钟可使每个通道的相位误差都保障在10ns以内,保证了有功功率及功率因素测量精度。

光伏与风电行业低电压穿越(LVRT)测试

致远电子针对光伏和风电行业在软件上都加了专门的测试功能,不仅可以解决光伏行业的低电压穿越测试问题,更是特意加入了风电行业的低电压穿越测试功能,可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。

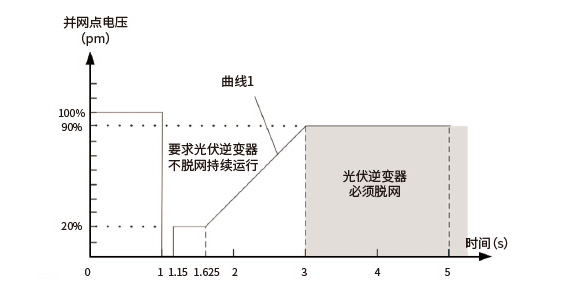

光伏行业的低电压穿越过程如下:

根据GB/T 19964-2012的要求光伏行业低电压穿越测试需要满足以下要求:

(1) 并网点电压跌至0时,若能在150ms内恢复到20%额定电压,逆变器要保证在这150ms内不脱网。

(2) 并网点电压在发生跌落后的0.625s内若能从20%额定电压开始恢复,逆变器要保证不脱网连续运行625ms。

(3) 并网点电压在发生跌落后的2s内若能够恢复到额定电压的90%时,逆变器能够保证不脱网继续运行。

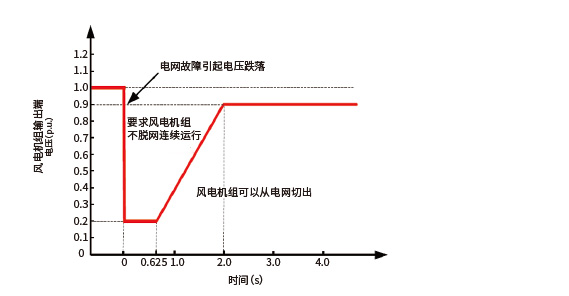

风电行业的低电压穿越过程如下:

根据GB/T 19963-2011的要求风电换流器低电压穿越测试需要满足以下要求:

(1) 风力发电机组输出端电压跌落至20%额定电压时,风力发电机组能够保证不脱网连续运行625ms。

(2) 风力发电机组输出端电压在发生跌落后 2s 内能够恢复到额定电压的90%时,风力发电机组应能保证不脱网连续运行。

风电行业还有低电压穿越测试标准:在IEC61000-4-7的谐波算法的前提下,还需计算以下三项数据:

前50次谐波电流各次分量,并以前50次谐波总和计算Ithd

2kHz以下的各次间谐波电流分量

2kHz - 9kHz(180次谐波)的电流谐波分量

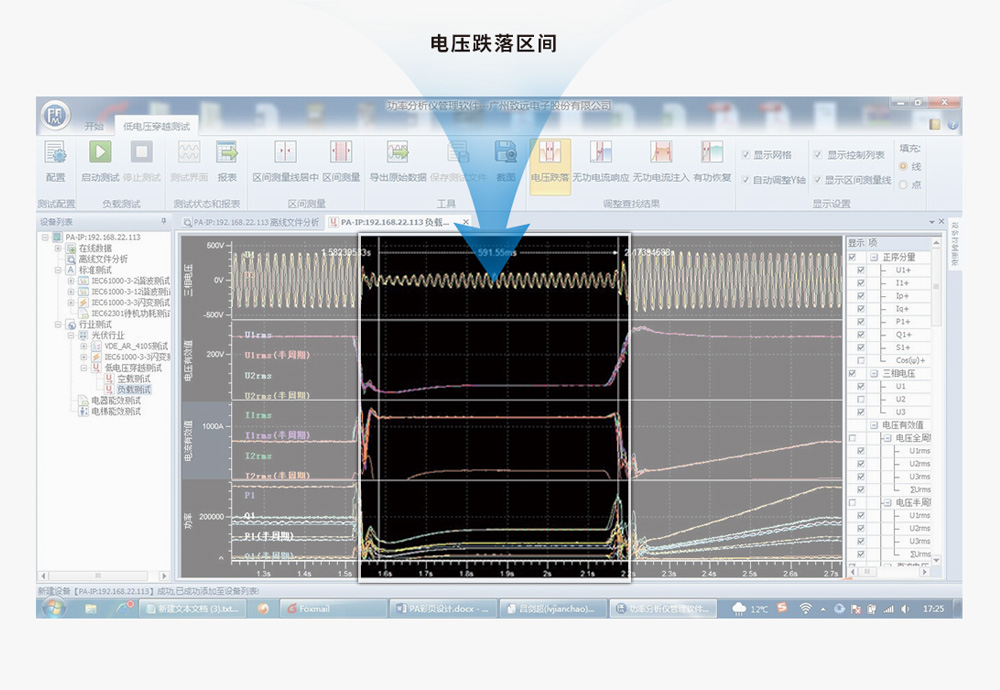

PAM管理软件低电压穿越数据分析

(支持风电低电压穿越标准)

IEC61000-4-7谐波测试标准

IEC61000-4-7是电源系统及并网设备的谐波、间谐波测量方法和测量仪器技术标准,是国际电能质量测量标准中能准确测量电网谐波的标准。可以根据标准中的谐波限值标准分析测量对象的谐波含量是否超标。

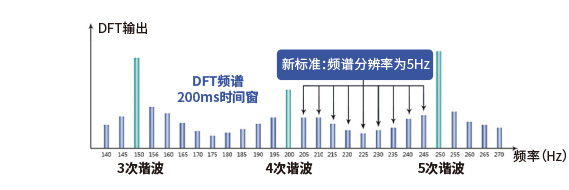

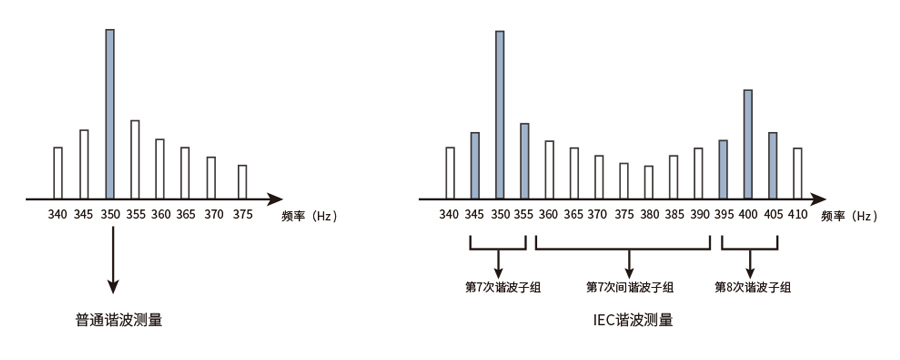

IEC谐波测量标准的频谱分析间隔为5Hz,谐波的幅值由谐波子组的均方根决定,对谐波含量的要求相比于普通谐波测试的旧标准严格了很多,也更符合现实电网中的谐波含量分布情况。配合IEC61000-4-7中谐波含量的限值标准分析,能提供更具说服力的谐波分析结果。以IEC谐波测试标准的第7次谐波子组为例,

VDE-AR-N4105德标谐波测试标准

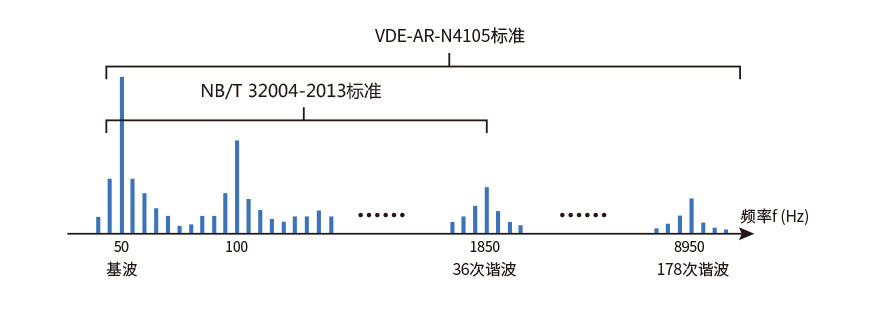

VDE-AR-N4105是德国新颁布的低压电源并网运行管理规定,其检测难点在于测量设备必须提供高达178次谐波的测量结果来进行谐波分析。因为VED-AR-N4105低压并网标准要求谐波测量范围覆盖整个低频域(约9KHz内),所以测试次数为8900/50=178(50Hz为第0次谐波)。

PA6000H系列功率分析仪可同时支持IEC与N4105德标谐波测试标准,最大可支持500次谐波测量,可以真实呈现出各次谐波成分和谐波失真因素(THD)。

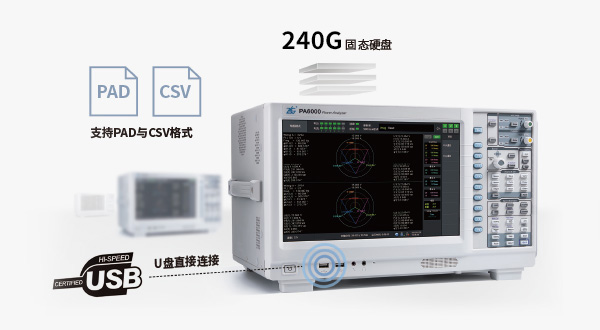

240G数据存储与良好的数据格式分析

PA6000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。

光伏风电现场验收

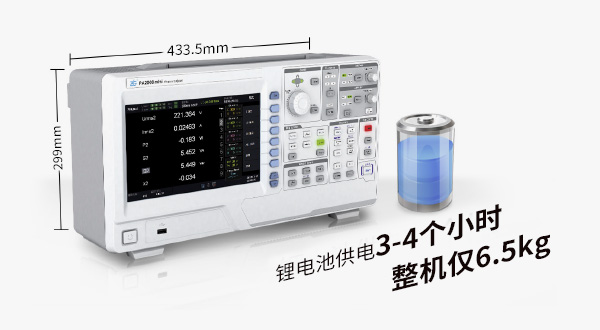

许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶,条件恶劣,许多时候连供电都是难题,这就需要功率分析仪在测试准确的前提下,还需要更便携,PAmini系列功率分析仪体积小,带电池。

推荐产品

在光伏风电行业中,用户最关注的是功率测量精度与效率测量精度,PA6000H功率分析仪拥有0.01%的功率测量精度和60G数据存储功能,以及软件搭配的低电压穿越测试功能和最大功率点跟踪(MPPT)测量功能等,可以满足光伏风电行业的大多数测试需求。

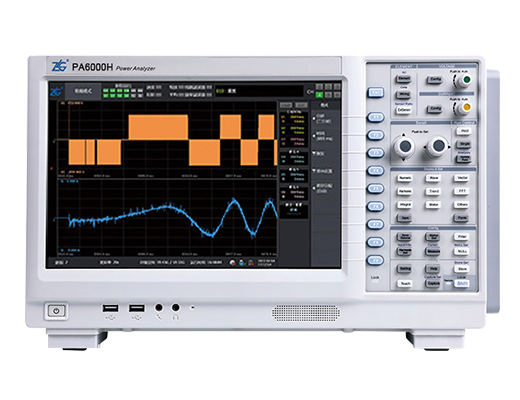

推荐型号:PA6000H功率分析仪

1.0.01%精度、2MHz带宽、2MS/s采样率

2.7通道功率输入单元可同步测量

3.500次谐波测量,60G数据存储功能

4.支持低电压穿越测试

5.适用于光伏风电行业对测量精度非常敏感的功率测量
