• 输出最大电流大2000mA
  • 可接成正输出或负输出
  • 输出精度:典型值±2%
  • 工作温度:-40℃~+85℃
  • 无需外加散热片
  • 短路保护:可持续短路,自恢复
  • 过热保护:+150℃过热保护
  • SIP封装,国际标准引脚方式
  • 引脚与LM78xx或LM79xx系列兼容
  • 外壳材料阻燃耐热,符合UL94-V0标准。

非隔离系列DC-DC电源模块,封装兼容传统的线性稳压器LM78xx系列,采用开关稳压方式,其输入电压范围宽、纹波噪声小、静态功耗低、体积小、转换效率高、应用简单、稳定可靠,可为负载提供高效、稳定的大电流电源,是电路板内局部大电流供电、电池供电、系统前级供电的理想产品。

致远的非隔离DC-DC电源模块,各主要电气指标均优于传统的线性稳压IC,尤其是转换效率高、动态响应性能优异,且能输出负电压,支持短路保护,广泛应用于电力、工业自动化、通讯、医疗、交通、楼宇自动化、仪器仪表和汽车电子等众多领域。

型号产品资料输入电压(VDC)输出电压(VDC)工作温度℃封装形式°尺寸(mm)备注
E78xxOS-500  资料下载6.5-365,9,12,15,-5,-9,-12,-15-40~+85SIP10.00×7.80×11.00

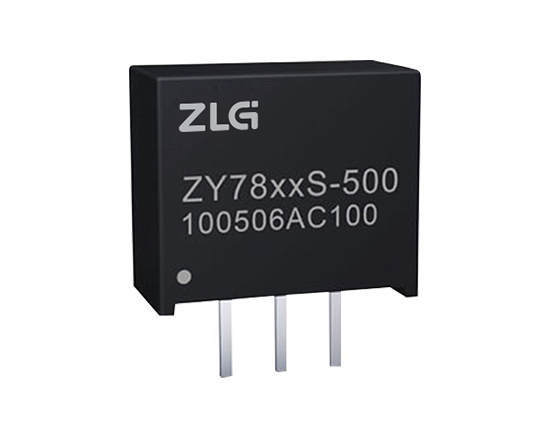

ZY78xxS-500资料下载4.75-28/4.75-253.3,5,12,15,-3.3,-5,-12,-15-40~+85SIP-18011.50×7.55×10.20输出0.5A

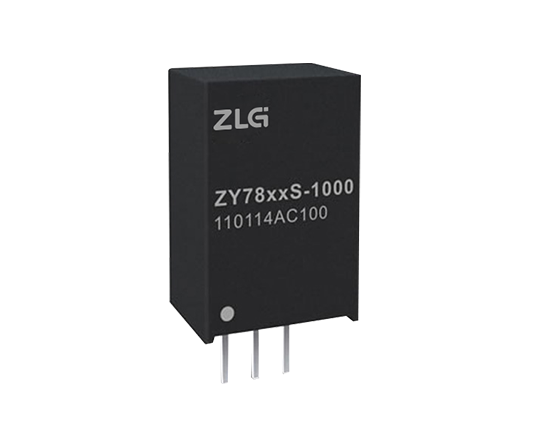

ZY78xxS-1000资料下载4.75-28/4.75-253.3,5,12,15,-3.3,-5,-12,-15-40~+85SIP-18011.90×10.00×17.50输出1A

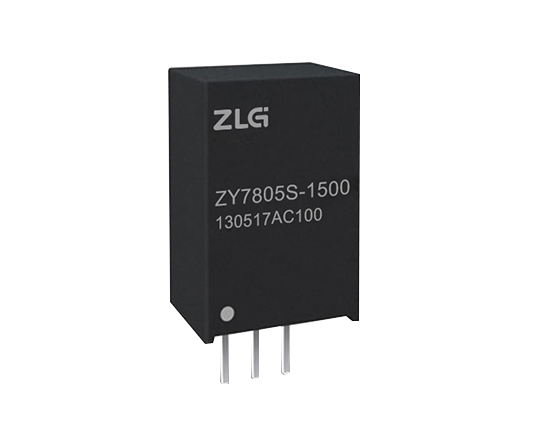

ZY78xxS-1500资料下载4.75-18/6.5-163.3,5,-3.3,-5-40~+85SIP-18011.90×10.00×17.50输出1.5A
ZY78xxS-2000资料下载4.75-18/6.5-163.3,5,-3.3,-5-40~+85SIP-18011.90×10.00×17.50输出2A

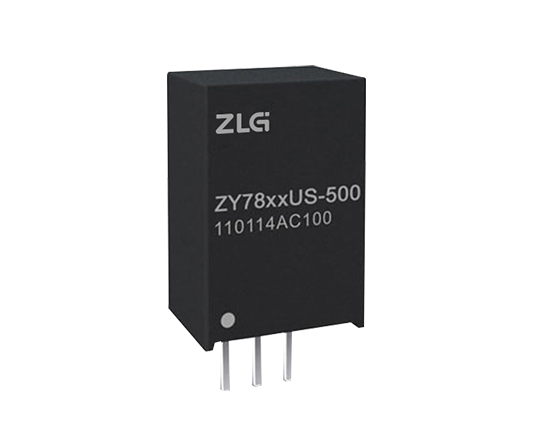

ZY78xxUS-500资料下载9-723.3,5,9,12,24-40~+85SIP-18011.90×10.00×17.50超宽压输入
