电能质量分析仪PQ3000前端采样的意义

要做好电能质量监测产品,首先要做好的就是采集到正确的数据。有道是,工欲善其事,必先利其器,准确的数据,才能有准确的分析。

采样的定义及同步采样的意义

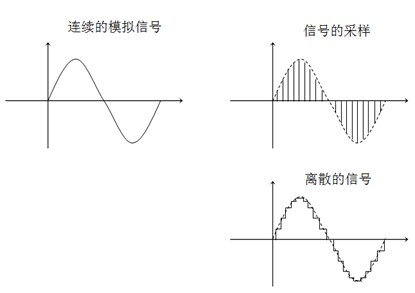

在这里,首先要说明一下什么是采样。采样就是利用周期性采样脉冲序列,从连续信号中抽取一系列的离散值,得到采样信号(或称采样数据信号)即离散时间信号,再经幅度量化编码后即得到数字信号。

虽然,国家标准的工频频率是50Hz,可是在实际的电力系统中,频率不可能固定在50Hz。如大型机组的投切、大功率负荷的变化都可能会引起电力系统频率的变化。这种情况下,固定间隔的采样就不适用了。

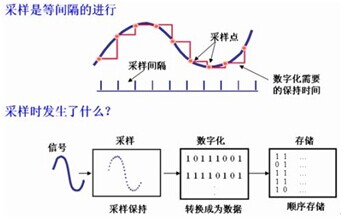

从上图可以看出,在一个周波内,假如使用固定间隔进行采样的话,不同频率下采到的点数会有所不同。以有效值为例,计算电压/电流的有效值就是求N个周波采样点的方均根值。假如每个周波内采样的点数不一致,那么有效值计算肯定有误差。

为了减少这个误差,我们使用的是同步采样,即采样的时间间隔是根据当前的频率动态的变化,确保每个周波采集到一样的点数。

信号量化的意义

连续的信号经过采样后成为离散的信号,这时就要对离散的信号进行量化编码。信号量化编码的目的就是要给这些离散的信号赋值,显示在设备中,并且加以计算得出有效值,谐波,功率等有实际意义的电力参数。因此,信号量化的好坏决定着设备数据的准确与否。

影响信号量化的因素主要有两点:采样位数及采样率。其实,这两点可以归纳为一点,就是刻度。采样位数可以理解为纵坐标的刻度,而采样率则是横坐标的刻度。

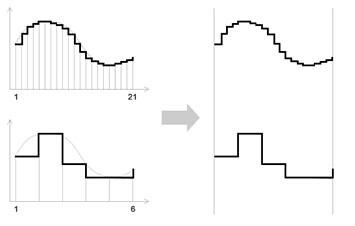

从上图可以看出,一个周波内,采样点越多,波形量化的越准确。

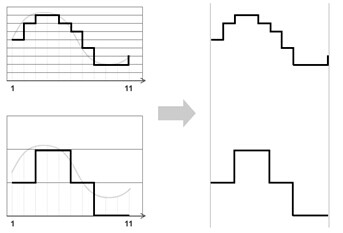

从上图可以看出,在相同的采样率下,纵坐标的刻度越细,波形量化的越准确。

广州致远电子股份有限公司推出全球首款便携式多回路电能质量分析仪PQ3000,采用高达每周波1024点的采样率,并且使用16位采样位数,将纵坐标划分为2^16段。在这样细的刻度下,能够作出更准确的数据分析。

工欲善其事,必先利其器!想要监测到准确的数据?PQ3000便携式多回路电能质量分析仪绝对是您的不二之选。
