注塑企业配电柜电容频繁烧毁事件分析

引言


变频器的出现为工业自动化控制、电机节能带来了革新。然而,变频器也带来了谐波污染的困扰。变频器主要由逆变器和整流器两部分组 成,导致变频器产生电能污染的根本原因是逆变器,同时整流器工作时容易产生谐波。

实例


国内某知名品牌注塑公司大量使用带有变频器的注塑机,导致配电柜电容经常烧毁,变压器发热严重而且噪音很大,1600kVA 变压器却 带动不了1360kW 的负荷。


测试分析

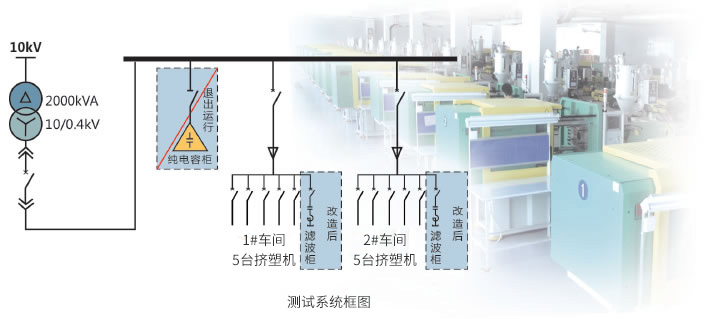

使用E6100 便携式电能质量分析对变频器组配电柜检测,检测发现变频器功率因数为0.85,主要产生5 次、7 次谐波,当设备运行时谐 波电流总畸变率达到23%左右,因纯电容补偿放大谐波,使得流入变压器的谐波电流达40%以上。依据测量结果,电能治理公司实施了相应 的改造方案,原本该公司一台变压器只够两个车间生产使用,改造后,在相同情况下一台变压器能满足三个车间生产使用需求。


实例总结

电能质量问题是由多种问题和原因混杂在一起互相影响,使用广州致远电子股份有限公司推出的便携式电能质量分析E6000/E6100/ PQ3000 可对用电情况进行综合分析评估,其中E6100 便携式电能质量分析仪还可以在现场测量完成后立即生成统计报表并打印,并支持智 能移动设备远程无线监测。
