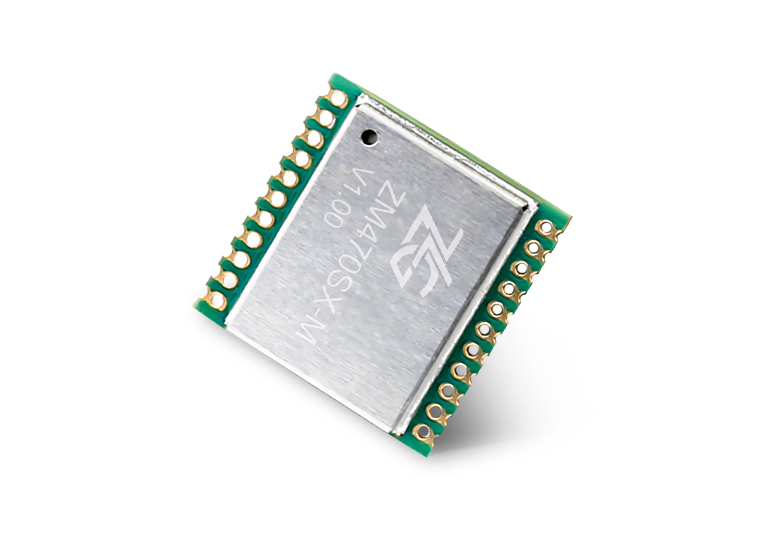

Sub-GHz超低功耗无线通信模块

系列型号:ZM470/433SX-L

ZM470/433SX-L无线通信模块是广州致远电子有限公司自主研发的一款工业级射频无线产品。模块采用行业领先的功耗控制技术设计,完美解决了低功耗领域产品电池续航能力过低的问题。

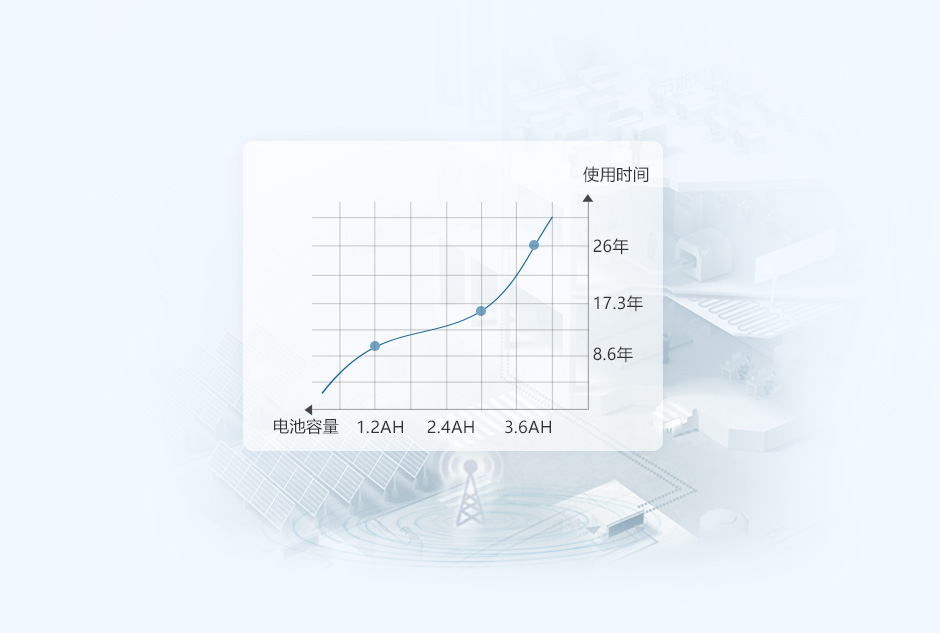

相较传统低功耗控制技术, ZM470/433SX-L系列模块在保证产品性能的同时,模块将功耗降至了最低,接收电流小于3mA,达到了行业最高水平,特别适用于电池供电的应用场合。例如采用3600mA的电池供电,电池续航能力可超过十年,而且拥有多种省电模式供用户选择,对各种传感网络的工作方式都提供了很好的支持。

产品选型

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸(单位:mm)侧重
ZM433SX-L410~525MHz433MHz-8.5~12.5dBm-110dBm-40~80°C管脚外接贴片15.0×15.0低功耗
ZM470SX-L410~525MHz470MHz-8.5~12.5dBm-110dBm-40~80°C管脚外接贴片15.0×15.0低功耗

评估套件:ZM433SX-L-DEMO (含两个底板、两个模块、两根天线及相关配件)

其他产品(Semtech SX127x)

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸(单位:mm)侧重
ZM433SX-M410~525MHz433MHz5~20dBm-148dBm-40~80°C管脚外接贴片15.0×15.0高性能
ZM470SX-M410~525MHz470MHz5~20dBm-148dBm-40~80°C管脚外接贴片15.0×15.0高性能

评估套件:ZM470SX-DEMO (含两个底板、两个模块、两根天线及相关配件)

其他同类产品(Silicon Labs SI4432)

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸(单位:mm)侧重
ZM433S-M425~450MHz433MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM470S-M450~490MHz470MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM470S-A450~490MHz470MHz1~20dBm-121dBm-40~75°C弹簧天线贴片16.5×26.0低成本
ZM470S-B450~490MHz470MHz1~20dBm-121dBm-40~75°CSMA接口贴片16.5×26.0低成本
ZM470S-C450~490MHz470MHz1~20dBm-121dBm-40~75°CIPEX接口贴片16.5×26.0低成本
ZM470S-D450~490MHz470MHz1~20dBm-121dBm-40~75°C弹簧天线直插18.5×31.5低成本

评估套件:
ZM433S-M-DEMO(含两个底板、两个模块、两根天线及相关配件,适用于M)
ZM470S-DEMO(含两个底板、两根天线及相关配件,模块需选配,适用于ABCD)
初次使用强烈建议购买评估套件进行初步评估测试

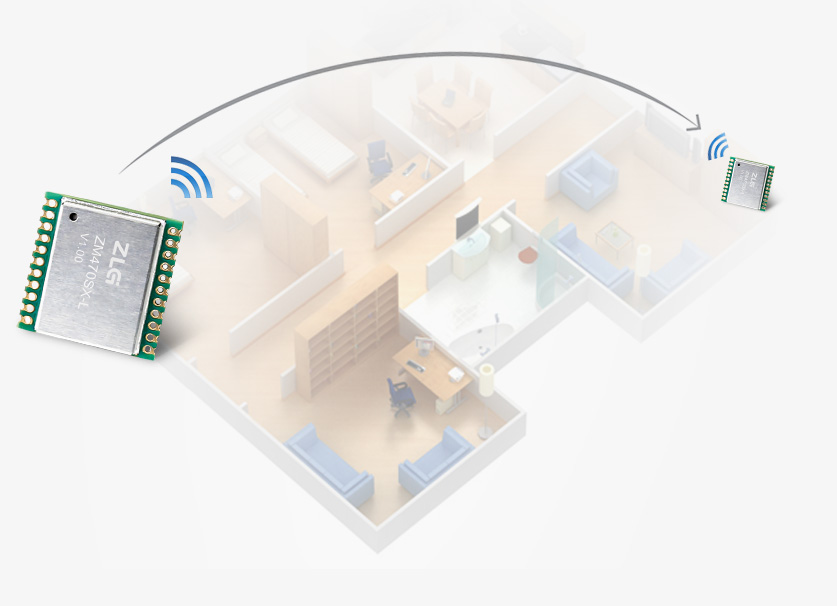

低功耗短距离专用解决方案

模块集成了+12dBm的可调功率放大器,并可获得超过-110dBm的接收灵敏度,链路预算能够满足大部分的近距离通信需要,集成业内领先的功耗控制技术,让模块功耗降至最低,极适用于对功耗有较高要求的低功耗应用场合;

模块接收电流低于3mA

模块在保证产品性能的同时,对整体功耗进行了有效的控制,将接收电流降至3mA以下,为目前行业低功耗领域的最高水平,特别适用于电池供电的应用场合

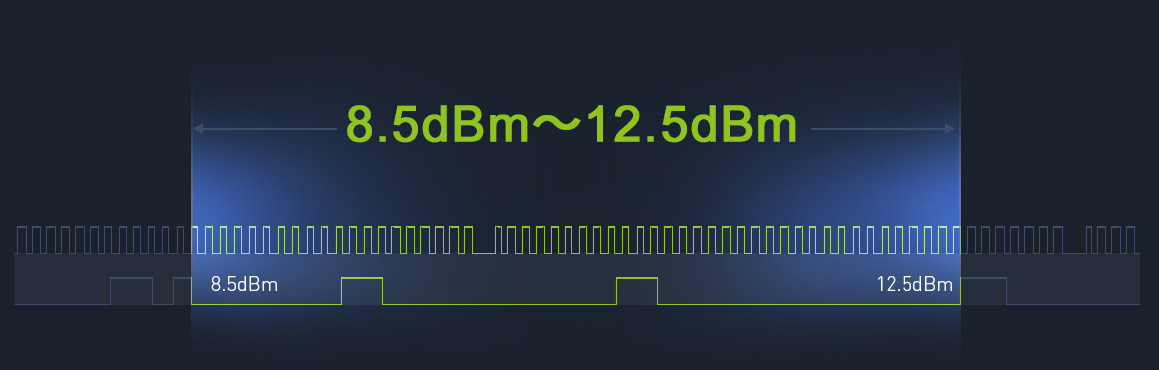

发射功率多级可调

模块集成了最大12.5dBm的功率放大器,并提供-8.5~12.5@Step 3dB多个可调的功率等级,用户可根据应用环境的不同,自由调整信号的覆盖范围

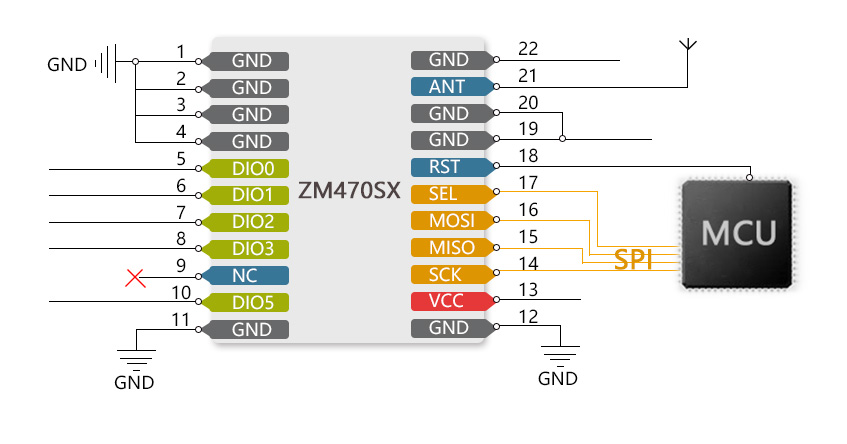

模块接口资源

ZM470/433SX-L系列模块采用SPI接口作为从机与用户MCU连接,天线从模块管脚引出,用户可根据产品的实际需求外接各种形式的天线。

模块出厂默认不带天线,用户在使用非标准接口的天线时,请注意与产品外壳和结构的匹配,必要时可联系我司,借助射频模拟实验室进行匹配调试。

符合ISM免费频段标准

模块支持频率范围420~480MHz,涵盖经国际许可的免费通用频段

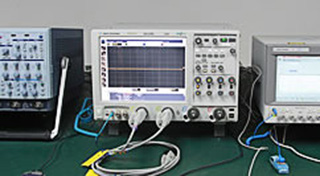

射频模拟实验室,无线通信产品的质量保证

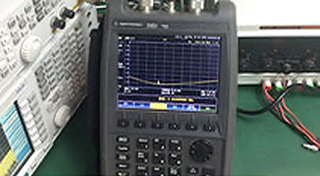

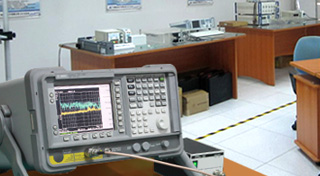

  • 频谱分析试验

    保证无线传输性能

  • 无线网络分析

    无线网络性能调整至最优

  • 天线驻波检验

    保证天线品质和一致性

  • 电磁兼容性实验

    静电、浪涌、群脉冲

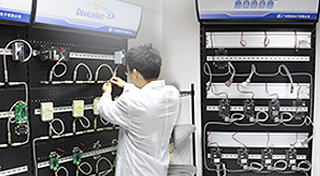

  • 工业网络通讯实验

    通讯接口压力、组网测试

  • 高速高频实验

    阻抗特性、信号完整性测试

  • 安规实验

    耐压、电气绝缘、泄漏电流等试验

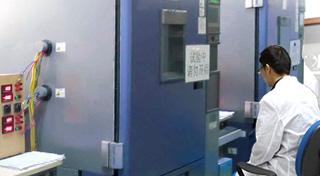

  • 高低温交湿热试验

    工业级,-40℃~+85℃

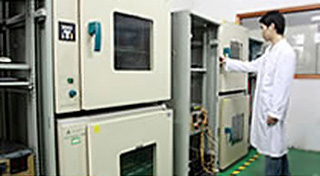

  • 高温老化实验

    +85℃老炼、筛选
