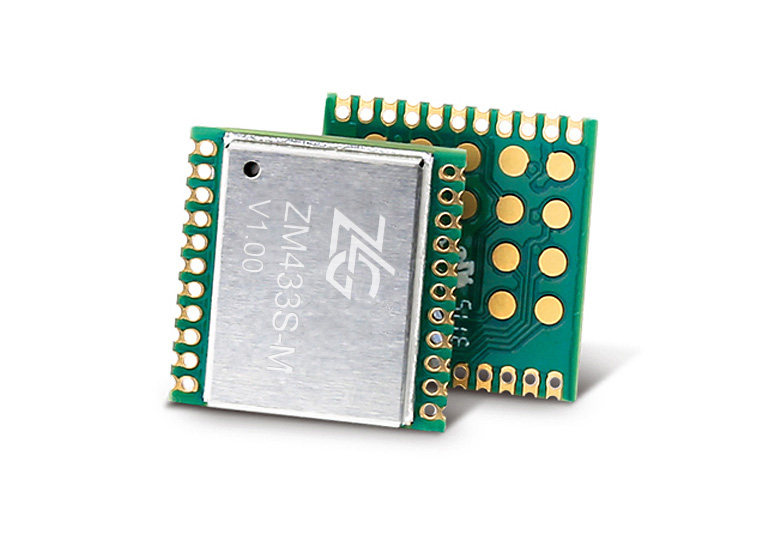

通用型Sub-GHz无线通信模块

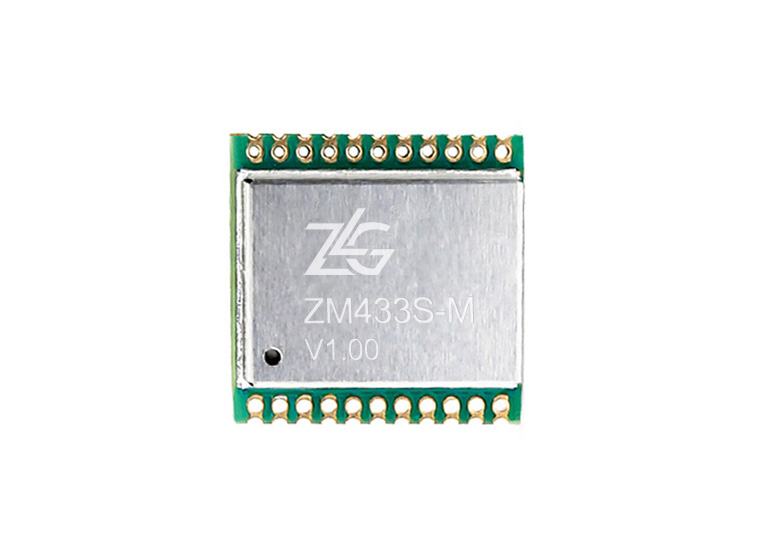

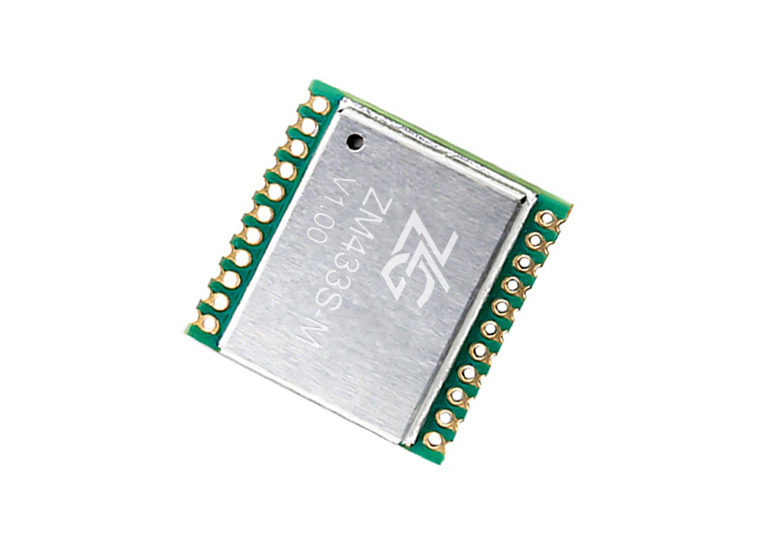

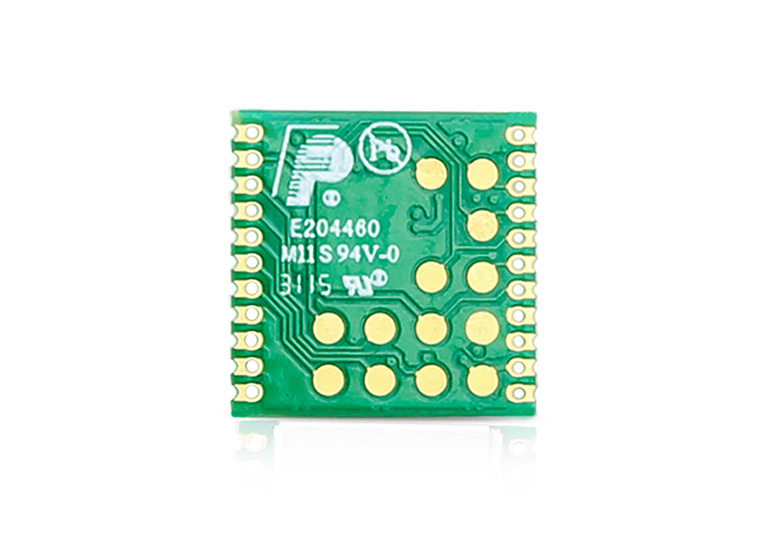

系列型号:ZM4xxS系列

ZM4xxS系列产品是ZLG致远电子基于Silicon Labs公司的SI4438系列射频IC开发的一款工业级射频无线通信模块,产品经过严格的射频校准验证,加以精密的加工生产工艺,为产品的一致性提供了质的保证。模块载波频率及发送功率均可根据用户实际应用自由调节,覆盖多个免费频段标准,以满足不同地区的需求。因其突出的性价比,在智能抄表系统、安防、无线传感网络、楼宇智能等领域应用相当广泛。

产品选型

产品型号频率范围中心频点发送功率接收灵敏度工作温度天线形式封装产品尺寸(单位:mm)侧重
ZM433S-M425~450MHz433MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM470S-M450~490MHz470MHz1~20dBm-121dBm-40~75°C管脚外接贴片15.0×15.0低成本
ZM7139410~485MHz--20~20dBm-114dBm-40~80℃ 管脚外接贴片 15.0×15.0低成本

(ZM4xxS-M系列芯片采用Silicon Labs SI4438,ZM7139芯片采用笙科A7139) 评估套件

ZM433S-M-DEMO(含两个底板、两个模块、两根天线及相关配件,适用于M)。

初次使用强烈建议购买评估套件进行初步评估测试。

目前性价比最高的433/470M无线模块

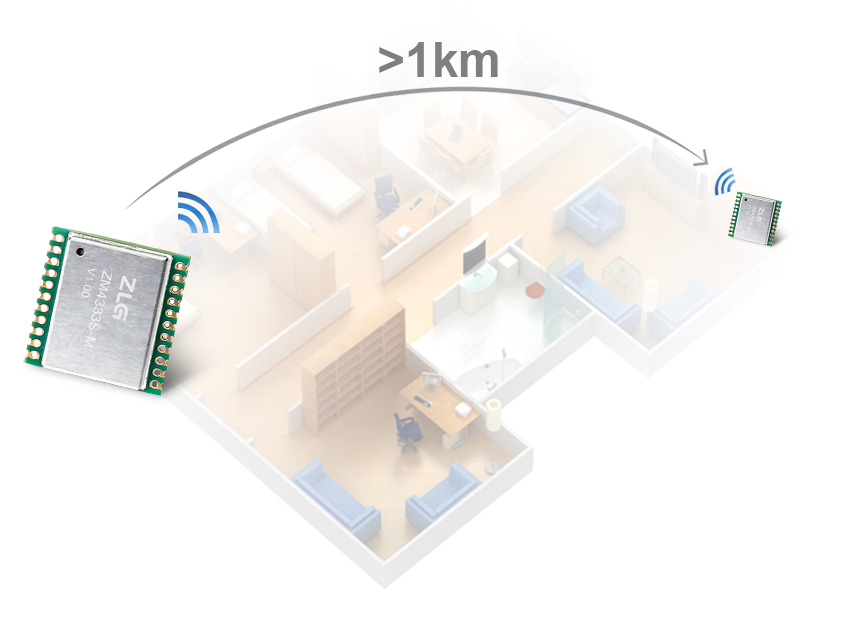

最大通信距离超过1Km

模块集成了最大+20dBm的功率放大器,并提供1~20dBm@ 8级可调的功率等级,用户可根据应用环境的不同,自由调整信号的覆盖范围,达到与产品功耗的平衡。

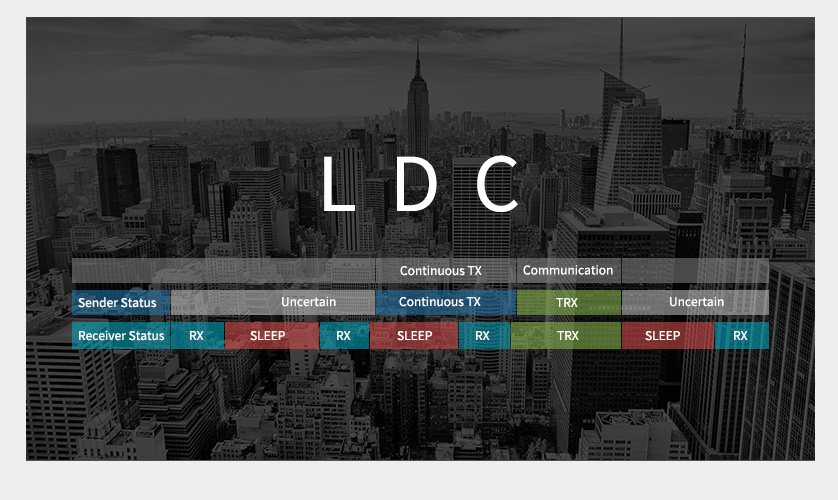

支持低占空比模式(LDC),适用于低功耗场合

模块开启该模式时,将定时检测引导码,且时间极短,当收到数据后IRQ引脚将被拉低通知主控MCU,随后与发送方通信,通信结束后再回到LDC模式,该功能针对电池供电的场合极为适用。

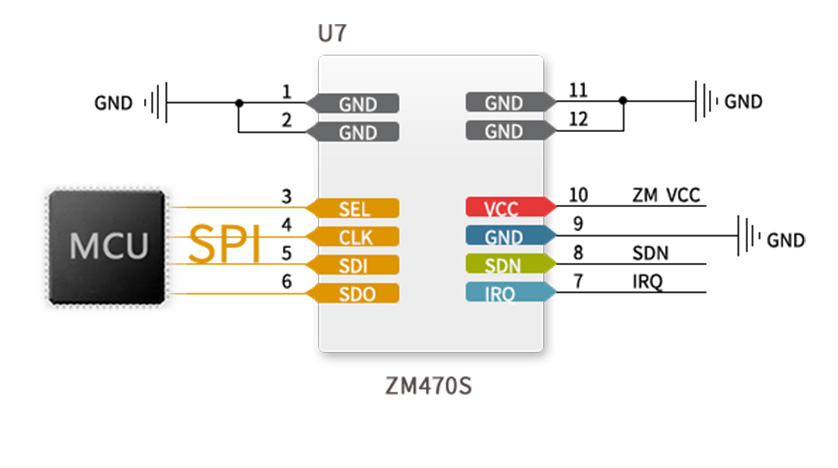

高速SPI接口与MCU进行数据传输

模块采用SPI接口作为与用户MCU的连接端口,提供多种天线连接形式的模块型号,用户可根据产品的实际需求外接各种形式的天线。

符合ISM免费频段标准

ZM4xxS系列模块支持多个ISM免费频段标准,如433MHz、470MHz等,用户可根据实际的需求,在一定的频带宽度内通过软件调整载波频率。

支持常用的调制方式

模块支持常用标准的调制方式如FSK/GFSK/OOK

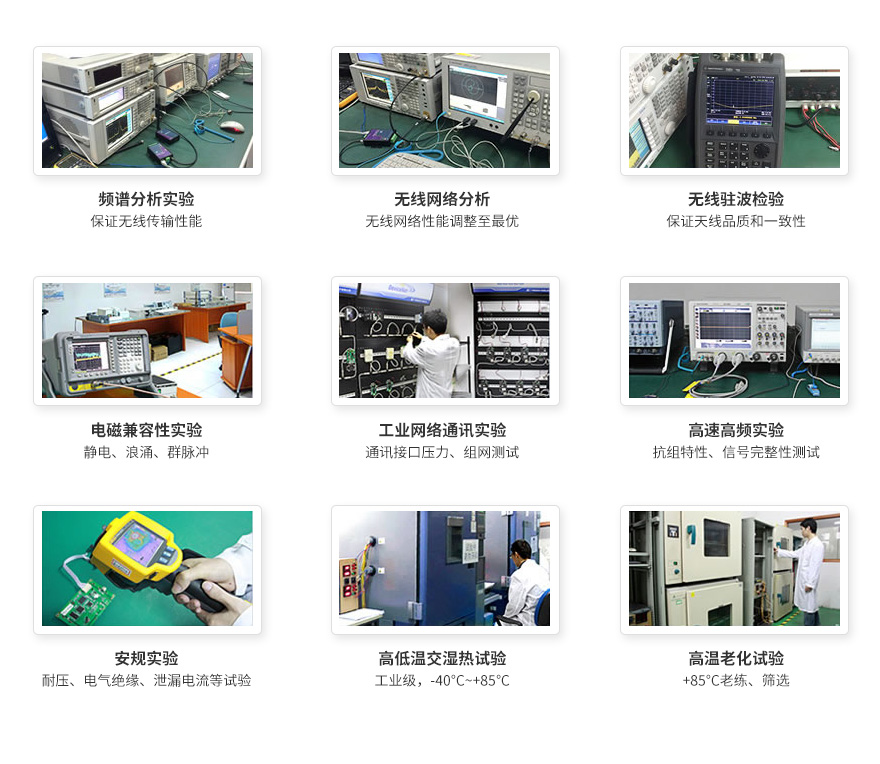

射频模拟实验室,无线通信产品的质量保证

  • 频谱分析试验

    保证无线传输性能

  • 无线网络分析

    无线网络性能调整至最优

  • 天线驻波检验

    保证天线品质和一致性

  • 电磁兼容性实验

    静电、浪涌、群脉冲

  • 工业网络通讯实验

    通讯接口压力、组网测试

  • 高速高频实验

    阻抗特性、信号完整性测试

  • 安规实验

    耐压、电气绝缘、泄漏电流等试验

  • 高低温交湿热试验

    工业级,-40℃~+85℃

  • 高温老化实验

    +85℃老炼、筛选
