嵌入式核心板解决方案
选型表

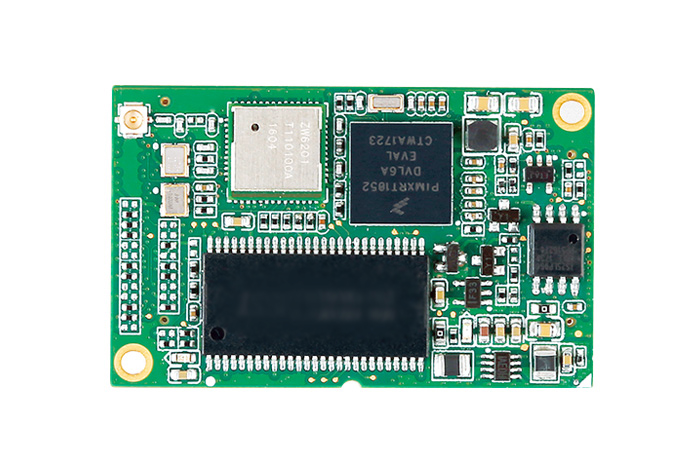

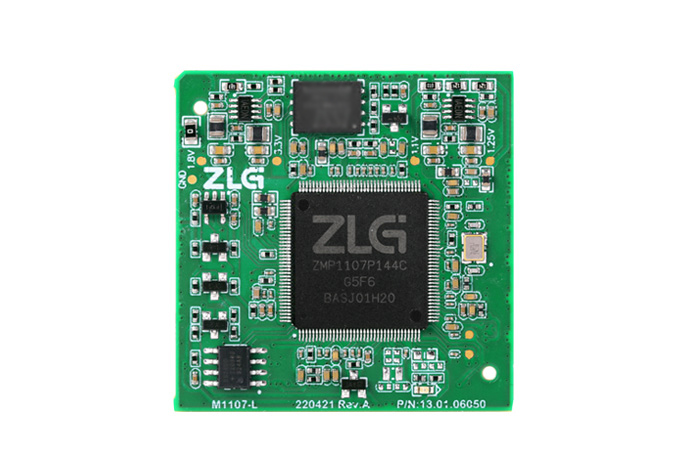

| 产品型号 | M1052 | M1106/M1107 | MR6450 | M6G2C | A6G2C | M6Y2C | A6Y2C | M1126 | M3352 | A3352 | M3354 | M6708U | M6708Q | M7015 | M1808 | M65XX | M3568 | Coral3568 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 处理器 | 32位Cortex®-M7 | Arm9™ | 32位RISC-V | 32位Cortex®-A7 | 32位Cortex®-A7 | 32位Cortex®-A7 | 32位Cortex®-A7 | 32位Cortex®-A7 | 32位Cortex®-A8 | 32位Cortex®-A8 | 32位Cortex®-A8 | 32位双核Cortex®-A9 | 32位四核Cortex®-A9 | 32位双核Cortex®-A9 + FPGA | 64位双核Cortex®-A35 | 64位双核/四核Cortex®-A53 | 64位四核Cortex®-A55 | 64位四核Cortex®-A55 |
| NXP i.MX RT1052 | ZLG ZMP1106P144C/ ZMP1107P144C | 先楫 HPM6450 | NXP i.MX6UL | NXP i.MX6UL | NXP i.MX6ULL | NXP i.MX6ULL | Rockchip RV1126 | TI AM3352 | TI AM3352 | TI AM3354 | NXP i.MX6 DualLite | NXP i.MX6 6Quad | Xilinx XC7Z015 | Rockchip RK1808 | TI AM6526/AM6548 | RK3568 | RK3568 | |
| 主频 | 528MHz | 804MHz | 816MHz | 528MHz | 528MHZ | 792MHz | 792MHZ | 1.5GHz | 800MHz | 800MHz | 800MHz | 800MHz | 1GHz | 766MHz | 1.6GHz | 1.1GHz | 2GHz | 2GHz |
| 操作系统 | AWorksLP | Linux | AWorksLP | AWorksLP或Linux | AWorksLP或Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux,Ubuntu | buildroot,Ubuntu,Debian | buildroot,Ubuntu,Debian |
| 内存 | 512K+16MB | 64M/128M | 8MB/32MB | 128MB/256MB/512MB | 128MB/256MB | 128MB/256MB/512MB | 256MB | 1GB/2GB | 128MB/256MB/512MB | 128M | 512MB | 512MB/1GB | 1GB | 1GB | 1GB/2GB | 1GB/2GB | 1GB/ 2GB/4GB | 4GB |
| 存储 | 8MB/16MB/128MB | 128M | 8MB | 128MB/256MB/512MB/4GB | 128MB/256MB | 128MB/256MB/512MB/4GB | 256MB | 4GB/8GB | 128MB/256MB/512MB | 128MB | 1GB | 4GB | 4GB | 16MB+4GB | 4GB/8GB | 4GB/8GB | 4GB/8GB/16GB | 16GB |
| 电阻触摸屏 | 支持 | - | - | 支持 | 支持 | 支持 | 支持 | - | 支持 | 支持 | 支持 | - | - | 支持 | - | - | - | - |
| 电容触摸屏 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 最高显示分辨率 | 1366*768 | 1280*800 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1920×1080 | 1366*768 | 1366*768 | 1366*768 | 1920*1200 | 1920*1200 | 1280*800 | 1920×1080 | 1920×1200 | 4096*2304 | 4096*2304 |
| HDMI接口 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | 1路 | 1路 | _ | _ | _ | 2路 | 2路 |
| MIPI-DSI | _ | 1路 | _ | _ | _ | _ | _ | 1路 | _ | _ | _ | 1路 | 1路 | _ | 1路 | _ | 2路 | 2路 |
| 并行LCD接口 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| LVDS接口 | _ | _ | _ | _ | _ | _ | _ | 2路 | _ | _ | _ | 2路 | 2路 | _ | _ | 1路 | 1路 | 1路 |
| MIPI -CSI | 1路 | _ | _ | _ | _ | _ | _ | 2路 | _ | _ | _ | 2路 | 2路 | _ | 1路 | 1路 | 2路 | 2路 |
| DVP-CSI | _ | _ | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | _ | _ | _ | 1路 | 1路 | _ | _ | 1路 | 1路 | |
| 无线通讯 | zigbee/LoRa/Mifare/Wi-Fi | _ | Wi-Fi/蓝牙 | _ | zigbee/Mifare/Wi-Fi/蓝牙 | _ | Wi-Fi/蓝牙 | _ | _ | Mifare/Wi-Fi/蓝牙 | _ | _ | _ | _ | _ | _ | _ | Wi-Fi/蓝牙 |
| 以太网 | 1路百兆 | 1路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 1路千兆 | 1路百兆,1路千兆 | 1路百兆,1路千兆 | 1路百兆,1路千兆 | 1路千兆 | 1路千兆 | 1路百兆,1路千兆 | 1路千兆 | 7路千兆（含1路原生） | 2路千兆 | 2路千兆 | |
| USB2.0 | 2路 | 1路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 1路 | 2路 | 最2路 | 2路 | 2路 |
| USB3.0 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | 1路 | 1路 | 2路 | 2路 |
| SDIO | _ | 3路 | 1路 | 2路 | 1路 | 2路 | 1路 | 1路 | 2路 | 1路 | 2路 | 2路 | 2路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| SATA接口 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | 1路 | 1路 | _ | _ | 1路 | 1路 |
| UART | 7路/6路/5路 | 3路 | 15路 | 8路 | 8路/7路 | 8路 | 7路 | 6路 | 6路 | 6路/5路 | 6路 | 5路 | 5路 | 7路 | 8路 | 23路（含5路原生） | 10路 | 9路 |
| CAN | 2路 | _ | _ | 2路 | 2路 | 2路 | 1路 | 1路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | _ | _ | 3路 | 3路 |
| CAN-FD | ─ | _ | 4路 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | 2路 | _ | _ |
| IIS | _ | 1路 | 4路 | 2路 | 2路 | 2路 | 2路 | 2路 | 1路 | 1路 | 1路 | 1路 | 1路 | _ | 1路 | _ | 3路 | 3路 |
| IIC | 2路 | 3路 | 4路 | 4路 | 4路 | 4路 | 4路 | 3路 | 2路 | 2路 | 2路 | 3路 | 2路 | 3路 | 2路 | 4路 | 3路 | 3路 |
| SPI | 2路 | 2路 | 4路 | 3路 | 3路 | 3路 | 3路 | 2路 | 2路 | 2路 | 2路 | 1路 | 1路 | 4路 | 2路 | 6路 | 4路 | 4路 |
| GPIO | _ | 65路 | 113路 | 104路 | 104路 | 104路 | 104路 | 86路 | 32路 | 32路/21路 | 32路 | 23路 | 23路 | 137路 | 87路 | 200路 | 108路 | 108路 |
| PWM | _ | 5路 | 32路 | 8路 | 8路 | 8路 | 8路 | 9路 | 3路 | 3路 | 3路 | 1路 | 1路 | 1路 | 9路 | 6路 | 16路 | 16路 |
| ADC | _ | 1路16位 | 16路12位,6路16位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 5路10位 | 4路12位 | 4路12位 | 4路12位 | _ | _ | 1路12位 | 3路10位 | 2路12位 | 8路10位 | 4路10位 |
| RTC时钟 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | _ | 支持 | 支持 |
| 独立硬件看门狗 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 供电电压 | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 5V | 4.2V | 4.2V | 5V | 5V | 5V | 5V | 5V |
| 机械尺寸 | 30mm×48mm | 40mm*40mm | 40mm×40mm | 30mm×48mm | 30mm×48mm | 30mm×48mm/40mm×40mm | 30mm×48mm/40mm×40mm | 40mm×40mm | 35mm×48mm | 35mm×48mm | 35mm×48mm | 75mm×55mm | 75mm×55mm | 45mm×65mm | 40mm×55mm | 75mm×55mm | 45mm*65mm | 45mm*82mm |
| 环境测试 | -40℃~+85℃/ -30℃~+85℃ | -40℃ ~ +80℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃/ -30℃~+85℃/ -30℃~+70℃/ -20℃~+75℃ | -40℃~+85℃ | -30℃~+85℃/ -30℃~+70℃/ -20℃~+75℃ | -30℃~85℃/-40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃/ -30℃~+85℃/ -30℃~+70℃ | -40℃~+85℃ | -40℃ ~+85℃ | -20℃ ~+80℃/ -40℃ ~+85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~+70℃ | -40℃~85℃/ 0℃~70℃ | -40℃~85℃/ 0℃~70℃ |
| 评估套件 | M105x-EV-Board | EPC1107-LI | EPC6450-AWI | EPC-6G2C-L | IoT-6G2C-L | EPC-6Y2C-L/A6Y2CL-EV-Board | IoT-6Y2C-L/A6Y2CL-EV-Board | M1126-EV-Board | M335x-EV-Board | M335x-EV-Board | M335x-EV-Board | EVB-6708T-L | EVB-6708T-L | M7015-EV-Board | M1808-EV-Board | EPCM5300A-LI | M3568-EV-Board | Coral-EVa |
| 型号列表 | M1052-16F8AWI-T M1052-16F128AWI-T | M1106-128LI-L M1107-128LI-L | MR6450-8F8AWI-L MR6450-WB8F8AWI-L MR6450-32F8AWI-L MR6450-WB32F8AWI-L | M6G2C-128LI M6G2C-256LI | A6G2C-W128LI A6G2C-W256LI A6G2C-WB128LI A6G2C-WB256LI A6G2C-5WB128LI-T | M6Y2C-128F128LI-T M6Y2C-256F256LI-T M6Y2C-512F512LI-T M6Y2C-512F4GLI-T M6Y2C-128F128LI-L M6Y2C-256F256LI-L M6Y2C-512F512LI-L | A6Y2C-WB256F256LI-TL A6Y2C-WB256F256LI-LL A6Y2C-5WB256F256LI-L | M1126-1GF4GLI-L M1126-2GF8GLI-L | M3352-128LI-F128T M3352-256LI-F256T M3352-512LI-F512T | A3352-W128LI A3352-WB128LI | M3354-512LI-F1GT | M6708U-512LI-T M6708U-1GLI-T | M6708Q-1GLC-T M6708Q-1GLI-T | M7015-1GF4GLI-T | M1808-1GF4GLI-T M1808-2GF8GLI-T | M6526-1GF4GLI-T M6526-2GF8GLI-T M6548-1GF4GLI-T M6548-2GF8GLI-T | M3568-1GF4GLI-T M3568-2GF8GLI-T M3568-2GF8GLC-T M3568-4GF16GLC-T M3568-4GF16GLI-T | Coral3568-4GF16GC Coral3568-4GF16GI Coral3568-WB4GF16GC Coral3568-WB4GF16GI |
| 产品型号 | MPC-ZC1 | EPC6450-AWI | EPC1107-LI | EPC3568系列 | EPC-6G2C-L/EPC-6Y2C-L | IoT-6G2C-L/IoT-6Y2C-L | IoT7000A-LI | EPC-9600I-L | IoT-9608I-L | IoT9000A-LI | IoT9100A-LI | SX-3568系列 | MD-3568系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 处理器 | ZC1 | 先楫HPM6450IVM1 | ZMP1107P144C | RK3568J/RK3568B2 | NXP i.MX6UL/NXP i.MX6ULL | NXP i.MX6UL/NXP i.MX6ULL | NXP i.MX6UL | TI AM3354 | TI AM3352 | NXP i.MX6 DualLite | NXP i.MX6 6Quad | RK3568J/RK3568B2 | RK3568J |
| 内核 | Cortex-A5 | RISC-V | ARM9 | 四核Cortex-A55 | Cortex-A7 | Cortex-A7 | Cortex-A7 | Cortex-A8 | Cortex-A8 | 双核Cortex-A9 | 四核Cortex-A9 | 四核Cortex-A55 | 四核Cortex-A55 |
| 主频 | 500MHz | 816MHz | 804MHz | 2.0GHz | 528MHz/792MHz | 528MHz/792MHz | 528MHz | 800MHz | 800MHz | 800MHz | 1GHz | 2.0GHz | 2.0GHz |
| 操作系统 | AWorksLP | AWorksLP | AWorksLP,Linux | AworksLP,buildroot, Ubuntu,Debian | Linux | Linux | Linux | Linux | Linux | Linux | Linux | buildroot,Ubuntu,Debian, Android,OpenHarmony | buildroot,Ubuntu,Debian, Android,OpenHarmony |
| 内存 | 16MB | 8MB/32MB | 128MB | 2GB/4GB | 256MB | 256MB | 256MB | 256MB | 512MB | 1GB | 1GB | 2GB/4GB | 2GB/4GB |
| 存储 | 16MB | 8MB | 128MB | 8GB | 256MB | 256MB | 256MB | 256MB | 256MB | 4GB | 4GB | 8GB/16GB | 8GB/16GB |
| UART | 1路 | 2路 | _ | 5路 | 6路 | 6路 | 4路 | _ | 8路 | 4路 | 5路 | 1路 | _ |
| RS232 | 1路 | _ | 1路 | _ | 1路 | 1路 | _ | 6路 | _ | _ | _ | 7路 | 6路 |
| RS485 | 2路 | 1路 | 2路 | 1路 | _ | _ | 1路 | 2路 | _ | _ | _ | 1路 | 1路 |
| CAN（差分） | _ | 2路 | _ | _ | _ | _ | 1路 | 2路 | _ | _ | _ | _ | 2路 |
| CAN（TTL） | _ | 1路 | _ | _ | 2路 | 2路 | 1路 | _ | 2路 | 2路 | 2路 | 1路 | _ |
| 以太网 | _ | 2路百兆 | 1路百兆 | 2路千兆 | 2路百兆 | 2路百兆 | 2路百兆 | 1路百兆 | 1路百兆,1路千兆 | 1路千兆 | 1路百兆,1路千兆 | 1路百兆 | 1路百兆,1路千兆 |
| 4G & SIM卡 | Cat.1 | _ | _ | _ | _ | _ | MiniPCIe扩展 | _ | MiniPCIe扩展 | MiniPCIe扩展 | MiniPCIe扩展 | MiniPCIe扩展,MicroSIM座 | MiniPCIe扩展,MicroSIM座 |
| WIFI & BT | BT4.2 | 2.4G WIFI + BT4.2 | _ | 2.4G WIFI + BT4.2 | _ | 2.4G WIFI + BT4.0 | MiniPCIe扩展 | _ | MiniPCIe扩展 | MiniPCIe扩展 | MiniPCIe扩展 | 2.4G WIFI + BT4.2 | 2.4G WIFI + BT4.2 |
| SD卡/TF卡 | 1路 | 1路 | 1路 | 1路 | 1路 | 1 | 1 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| USB2.0 | 1路 | 2路 | 1路 | 3路 | 2路 | 2路 | 1 | 5路 | 2路 | 3路 | 4路 | 4路 | 5路 |
| USB3.0 | _ | _ | _ | 1路 | _ | _ | _ | _ | _ | _ | _ | 2路 | 2路 |
| SATA | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | 1路 | 1路 | 1路 |
| 音频 | 3.5mm耳机座 | _ | _ | 3.5mm耳机座(带麦克风) | HP out ×1 | HP out ×1 | _ | Line x1,Mic x1, Phone out x1 | _ | HP out ×1, MIC ×1 | HP out ×1,MIC ×1 | 3.5mm耳机座(不带麦克风), 喇叭功放 | 3.5mm耳机座(带麦克风), 喇叭功放 |
| 显示屏 | SPI×1 | RGB888 ×1 | RGB565×1, MIPI-DSI x1 | HDMI x1, LVDS/MIPI-DSI x1 | RGB565 ×1 | RGB565 ×1 | RGB565 ×1 | RGB565 x1 | _ | HDMI ×1, LVDS ×2,RGB888 ×1 | HDMI ×1, LVDS ×2,RGB888 ×1 | HDMI x1,eDP x1, LVDS x1,MIPI-DSI x1 | HDMI x1,eDP x1, LVDS x1,MIPI-DSI x1 |
| 触摸屏 | _ | 电阻, 电容 | 电阻, 电容 | 电容 | 电阻 | 电阻 | 电阻 | 电阻 | _ | 电阻 | 电阻 | 电容 | 电容 |
| 摄像头 | SPI×1 | DVP x1 | MIPI-CSI x1 | MIPI-CSI x1 | DVP ×1 | DVP ×1 | DVP ×1 | _ | _ | DVP ×1 | DVP ×1 | _ | _ |
| RTC | _ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 机械尺寸 | 85 x 54 mm | 100 × 65 mm | 100 x 65 mm | 100 x 65 mm | 122 x 75 mm | 122 x 75 mm | 146 × 102 mm | 146 x 102 mm | 146 × 102 mm | 146 × 125 mm | 146 × 125 mm | 146 x 102 mm | 146 x 102 mm |
| USB供电 | 支持 | 支持 | 支持 | 支持 | _ | _ | _ | _ | _ | _ | _ | _ | _ |
| 电源 | 9-24V | 9-24V | 9-24V | 9-24V | 12V | 12V | 9-24V | 9-15V | 9-15V | 9-24V | 10-24V | 9-24V | 9-24V |
| 工作温度 | -30°C~+75°C | -40℃~+85℃ | -40°C~+80°C | -40°C~85°C/0℃~70℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40°C to 85°C | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40°C~85°C/0℃~70℃ | -40°C ~ 85°C |
