规格参数

  • 支持预定义组2连接,包括:Explicit Message、Bit strobe、Polling、COS /Cyclic;
  • 支持UCMM显式报文服务器、客户端;
  • 支持可配置字节数的I/O报文,支持最大128字节输入\输出报文;
  • 支持分段显式报文、I/O报文;
  • 支持拨码开关设置MAC ID及波特率;
  • 支持非易失性存储器存储网络参数;
  • 支持心跳报文的生产和消费;
  • 支持OffLine连接功能;
  • 支持LED指示功能;
  • 串口通信能力(UART,1200~115200bps) ;
  • 一路CAN接口,支持125Kbps、250Kbps、500Kbps的波特率;
  • CAN->UART转换最大时间1ms;
  • UART->CAN转换最大时间2ms;
  • 体积32mm×20.4mm×11mm (DIP24封装);
  • 工作电压/电流:+5V/80mA;
  • IO口电压:3.3V;
  • 工作温度和存储温度:-40℃~85℃。

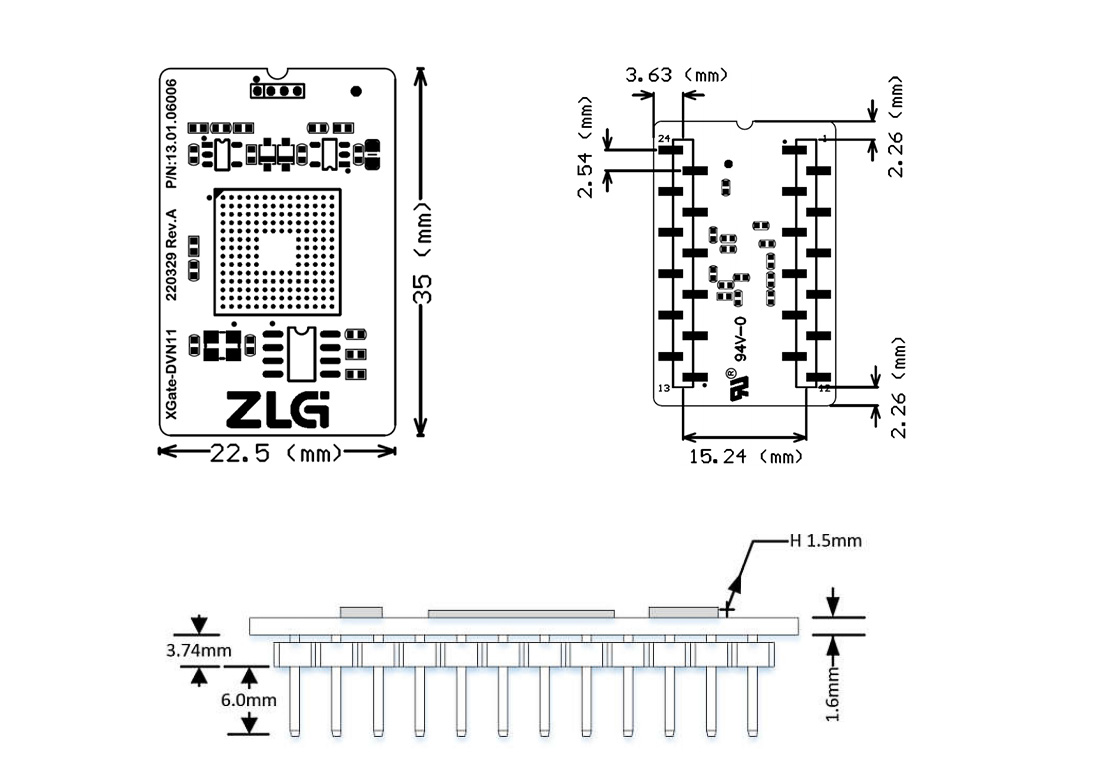

如图所示为XGate-DVN10系列模块的管脚尺寸图(长×宽×高,32×20.4×11mm),单位:毫米(mm)

引脚定义如表所示

引脚名称功能引脚名称功能
1GND电源地24Vcc电源输入(5V)
2/Rst复位,低电平有效23CAN-RCAN 接收
3Uart1-T通信串口发送22CAN-TCAN 发送
4Uart1-R通信串口接收21ID0(低位)节点号(MAC ID)输入0
5Uart0-T调试/升级串口发送20ID1节点号(MAC ID)输入1
6Uart0-R调试/升级串口接收19ID2节点号(MAC ID)输入2
7/INT中断引脚18ID3节点号(MAC ID)输入3
8Brt0波特率设置引脚017ID4节点号(MAC ID)输入4
9Brt1波特率设置引脚116ID5节点号(MAC ID)输入5
10NS-Red网络状态指示灯15SwitchEn拨码开关使能引脚
11NS-Green网络状态指示灯14MS-Red设备状态指示灯
12/ISP-EN升级使能,低电平有效13MS-Green设备状态指示灯

配件清单

配件清单仅供参考,请以实物为准

XGate-DVN10评估套件装箱单
序号名称数量单 位备注
1XGate-DVN10 评估套件1包含模块
2电源适配器1
3RS232 通讯电缆1
4售后服务指南1
5合格证1
6产品光盘1
