USBCAN系列CAN接口卡

USBCAN系列CAN接口卡兼容USB2.0全速规范,可支持1/2/4/8路CAN接口。采用该接口卡,PC机可通过USB连入CAN网络,进行CAN总线数据采集和处理,主要具备以下几大优势特点:

  • 支持车载协议解析;
  • 具备体积小、便携、即插即用等优点;
  • 自带电气隔离模块,使其避免由于地环流的损坏增强可靠性;

USBCAN-8E-U

USB接口CAN卡

购买

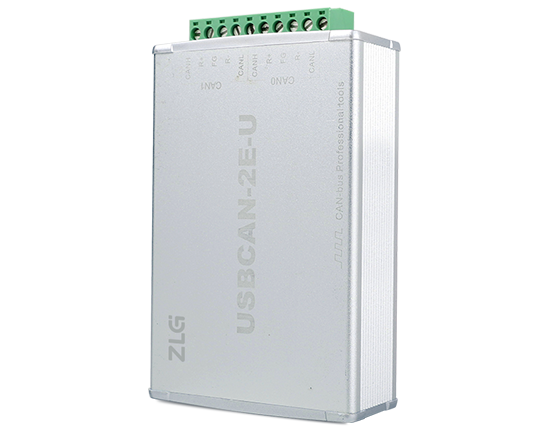

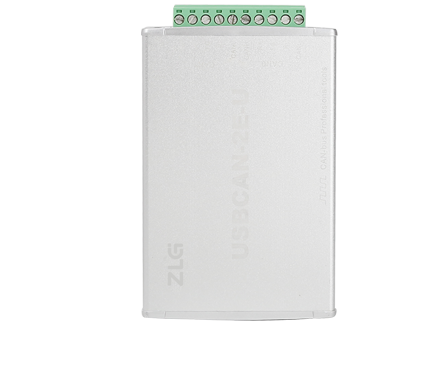

USBCAN-2E-U

USB接口CAN卡

购买

USBCAN-E-mini

USB接口CAN卡

购买

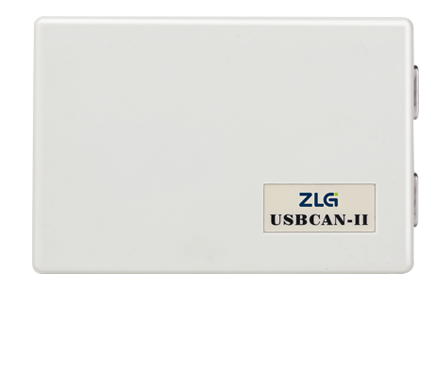

USBCAN-II

USB接口CAN卡

购买

选型表

请左右拖动表格进行观看

主推型号经典型号

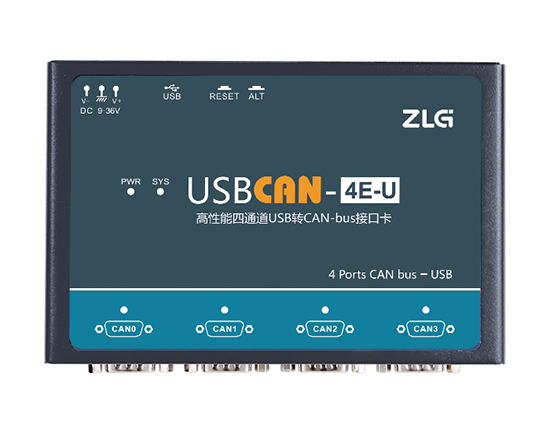

型号USBCAN-8E-UUSBCAN-4E-UUSBCAN-2E-UUSBCAN-E-UUSBCAN-E-miniUSBCAN-IIUSBCAN-II+USBCAN-IUSBCAN-I+USBCAN-I-mini
实物图
开发文档
接口形式DB9接口DB9接口OPEN5螺丝端子OPEN5螺丝端子DB9接口(标配OPEN5端子转接头),带安装定位孔DB9接口OPEN5螺丝端子DB9接口OPEN5螺丝端子DB9接口(标配OPEN5端子转接头),带安装定位孔
CAN路数8路4路2路1路1路2路1路1路
产品特色EMC增强型,可拓展1-8路CAN通道EMC增强型,可拓展1-4路CAN通道EMC增强型EMC增强型便携式经典型号,支持Linux经典型号,支持Linux便携式,支持Linux
工业级--
3500V电气隔离
备用供电接口----
数据接收能力*14000帧/秒14000帧/秒14000帧/秒14000帧/秒14000帧/秒14000帧/秒14000帧/秒14000帧/秒
数据发送能力*6000帧/秒
(每路)
6000帧/秒
(每路)
6000帧/秒
(每路)
6000帧/秒
(每路)
6000帧/秒
(每路)
3000帧/秒
(每路)
3000帧/秒
(每路)
3000帧/秒
(每路)
Windows系统驱动支持支持支持支持支持支持支持支持
Linux系统驱动支持支持---支持支持支持
车载DBC文件解码配套ZCANPRO软件自带DBC解码
外壳金属金属金属金属塑料金属 (USBCAN-II塑料)金属 (USBCAN-I塑料)塑料
120欧终端电阻内置内置外接外接内置外接 (USBCAN-II内置)外接 (USBCAN-I内置)内置

备注:1.可固定安装的定制型号——USBCAN-II+即原USBCAN-2A更名
         2.*单通道1Mbps,0字节数据域的情况下

国内应用最为广泛的接口卡

经过严酷的实践验证,保证稳定可靠,当前广泛应用于高速铁路、地铁、医疗、楼宇安防、电梯控制、衡器等行业。

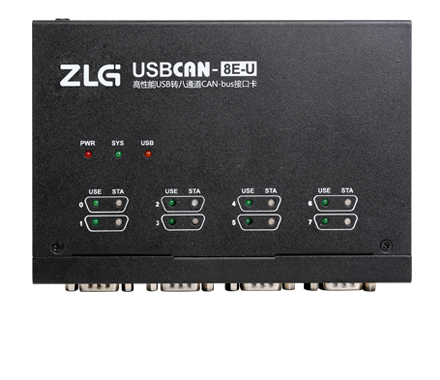

保护原有应用层协议,可同时监听8路CAN总线数据

USBCAN-8E-U通过USB接入CAN网络,最高可对8路CAN总线的数据进行同步监听、采集数据,并配合上位机一体化分析流程,可追溯数据错误来源,对总线深入诊断分析。电梯控制、汽车电子等行业。

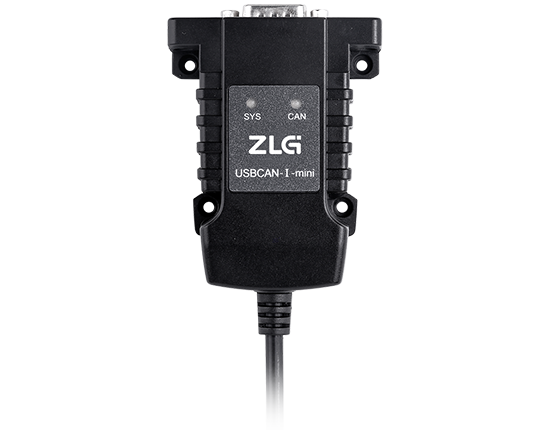

便携型&可集成型CAN接口卡

USBCAN-E-mini与USBCAN-I-mini智能CAN接口卡是USBCAN便携版本,支持总线错误分析和Linux操作系统,并且自带安装定位孔,可以方便集成到机箱与外壳上,广泛应用于汽车电子和医疗行业。

ZLG CAN总线测试分析软件ZCANPRO

ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能,大大降低成本,提升开发效率。(ZCANPRO上ECU刷写和OBD诊断功能仅CANFD接口卡支持,CAN接口卡需自行开发程序)

采用高速USB2.0接口

USBCAN接口卡不仅可以采样高速USB2.0接口传输,而且兼容USB3.0和USB1.1的接口。

高安全系数的电气隔离CAN接口

CAN通道集成独立的电气隔离保护电路,其隔离模块绝缘电压DC2500V,静电等级接触放电达±8KV,大程度提高了CAN接口卡工作安全系数,保证测试安全。

13万帧缓冲,不丢帧才是硬道理

CAN接口卡在任意波特率下满负载接收能力,可以实现13万帧缓冲,保证不丢帧,为后期分析保存完整的测试数据。

自带丰富的协议解码及分析功能

CAN接口卡不仅支持车载DBC解码,而且支持CANOpen、J1939协议以及国网充电桩与BMS协议解析,满足工程师大部分的协议解析测试需求,让解码分析工作一步到位。

CAN接口卡符合多种CAN总线协议规范

CAN接口卡完全符合CAN 2.0B规范,兼容CAN 2.0A规范,并符合ISO 11898-1、 11898-12、 11898-13的规范要求。另外,用户可以通过选配CANBridge-1054,支持ISO11898-3的容错CAN标准。

CAN波特率可编程任意设置

CAN接口卡的工作波特率可编程任意设置,波特率范围在5kbps~1Mbps之间,全面满足工程师对CAN总线波特率设置的要求。

支持各类开发环境

高效易用的二次开发函数,可支持大多数开发环境,如VC、C#、Labview、LINUX等

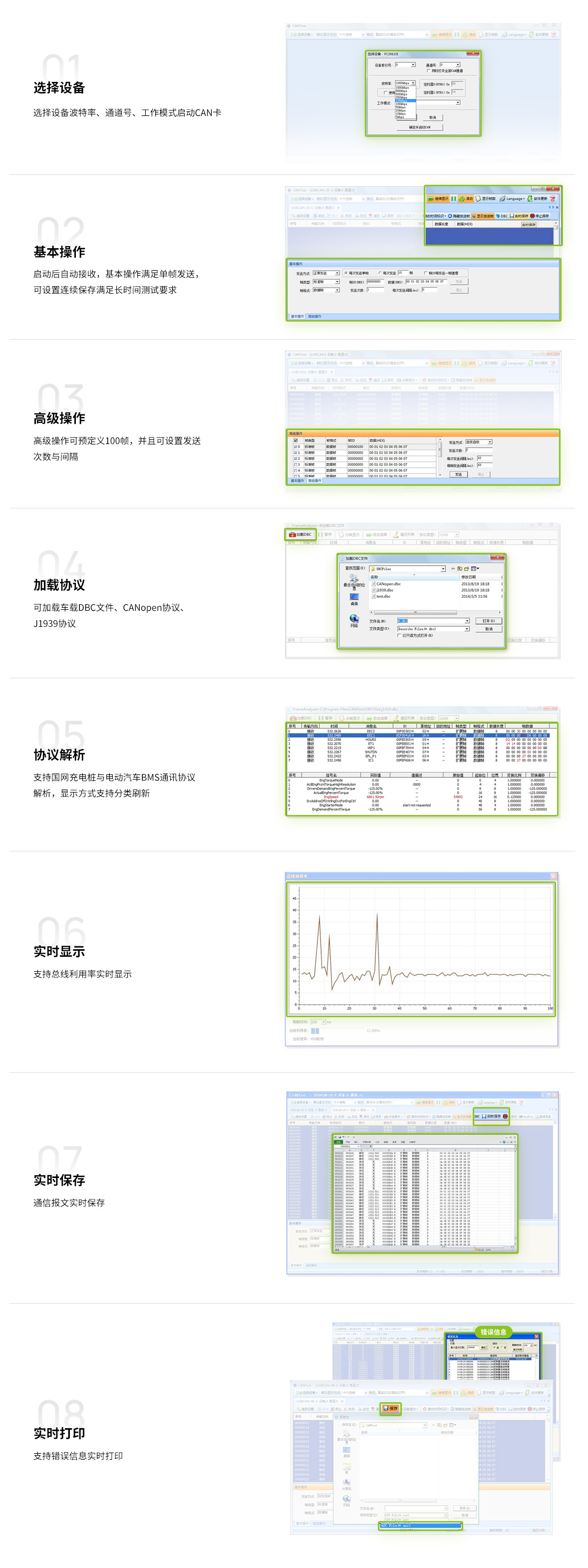

强大的测试分析软件CANtest

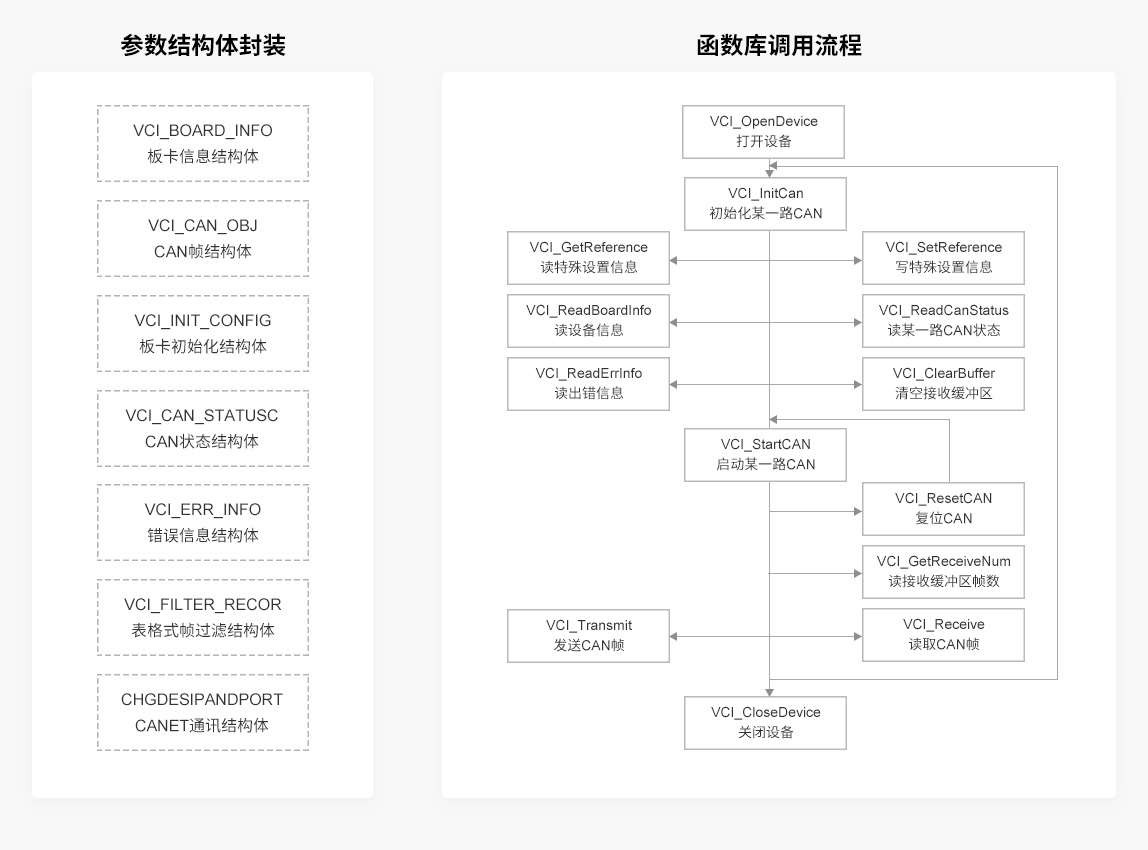

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库(支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境),用户只需修改设备类型即可实现大多数接口的无缝切换:

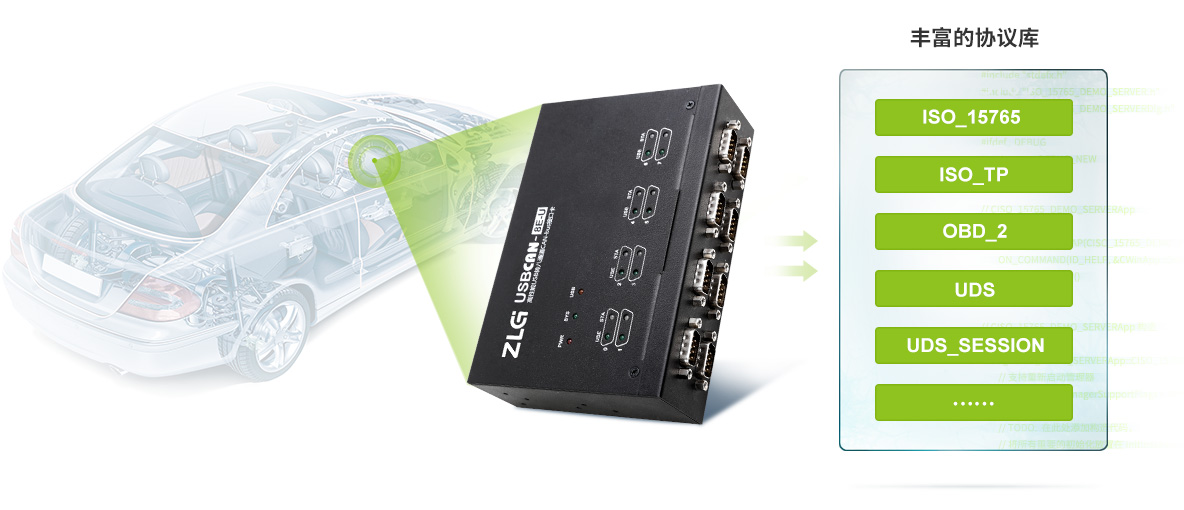

丰富的汽车电子专用高层协议二次开发库

用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库,协助完成零部件测试检修。
