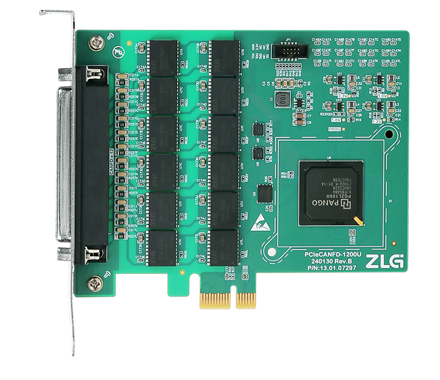

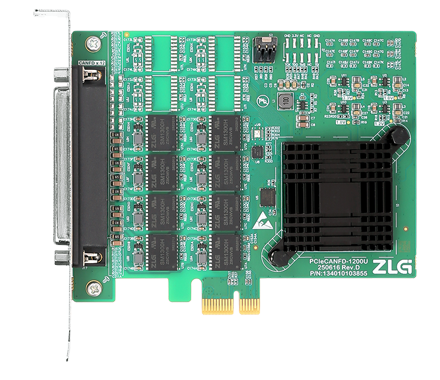

PCIeCANFD系列CANFD接口卡

CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级,具备最长64字节数据,灵活的数据域波特率最高可达5Mbps。

PCIeCANFD系列是广州致远电子股份有限公司开发的高性能CANFD接口卡。集成1-2路CANFD接口,支持ISO标准CANFD与BoschCANFD标准。每个接口具备独立的2500VDC电气隔离保护电路,使接口卡避免由于地环流的损坏,增强系统在恶劣环境中使用的可靠性。

PC通过PCIExpress x1端口连接PCIeCANFD接口卡,从而能与CAN(FD)网络进行数据收发,构成CAN(FD)-bus控制节点。PCIeCANFD支持Win7/Win10等操作系统,提供二次开发函数库,用户可以调用函数库编写软件,是CAN(FD)-bus产品开发、数据分析的强大工具。

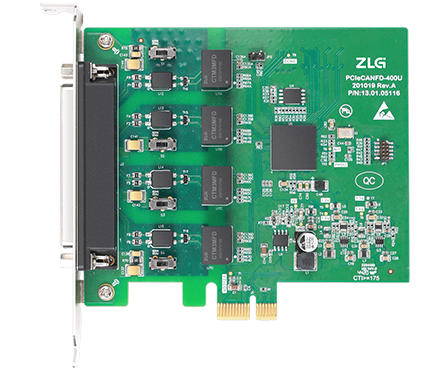

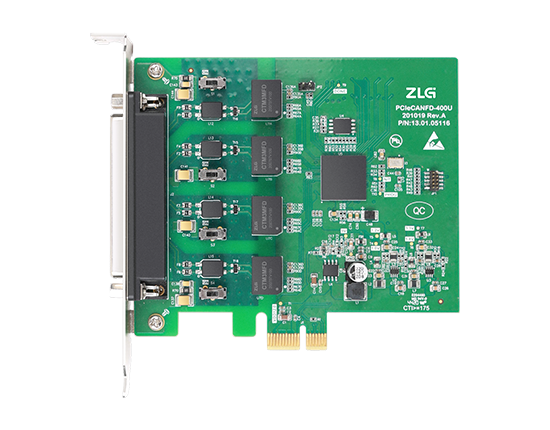

PCIeCANFD-400U

PCIe接口CANFD卡

购买

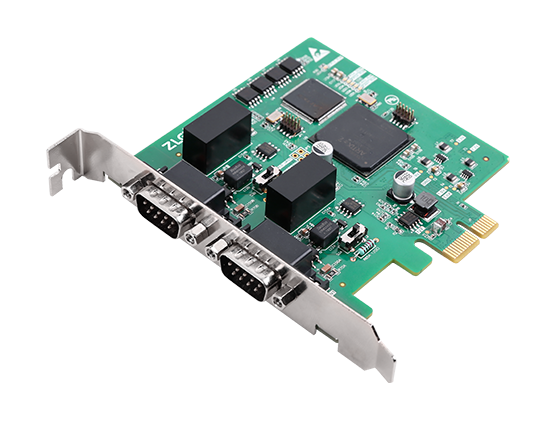

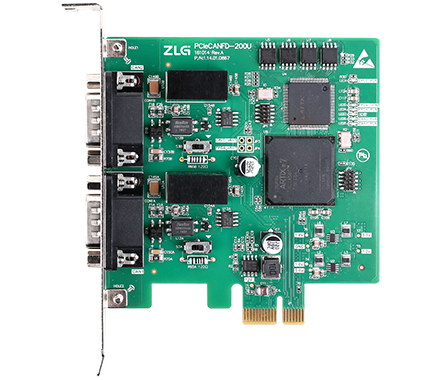

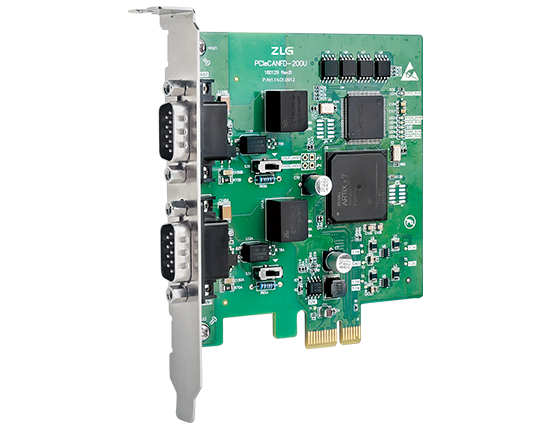

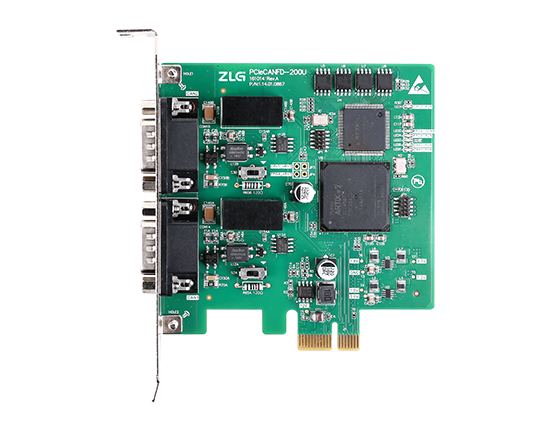

PCIeCANFD-200U

PCIe接口CANFD卡

购买

选型表

请左右拖动表格进行观看

型号PCIeCANFD-400UPCIeCANFD-200U
实物图
开发文档-
CANFD路数4路2路
接口形式DB37接口DB9接口
工业级
电气隔离
CANFD标准ISO/BoschISO/Bosch
CANFD仲裁ID段波特率40K~1Mbps40K~1Mbps
CANFD数据段加速波特率100K~5Mbps100K~5Mbps
CANFD发送能力25700帧/秒(每路)25700帧/秒(每路)
CANFD接收能力25700帧/秒(每路)25700帧/秒(每路)
Windows系统驱动支持支持
Linux系统驱动支持支持
车载DBC协议收发支持支持
车载UDS协议诊断支持支持
CANopen与J1939协议分析支持支持
120欧终端电阻拨码开关拨码开关

备注:*单通道5Mbps,0字节数据域的情况下

同时支持高速CAN FD与CAN2.0A/B数据通讯

PCIeCANFD支持ISO/Bosch的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大可配置为64字节,可提供比CAN2.0A/B高40倍的数据负载,为汽车电子、轨道交通、医疗电子、工业自动化等场合提供更快捷的控制与数据通道。

高达2500VDC信号隔离,避免接口损坏

PCIeCANFD接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离,静电等级为接触放电±8KV,浪涌±1KV,可有效避免因为不同节点地电位不同导致的回流损坏,特别适合于电动汽车与列车的测试。

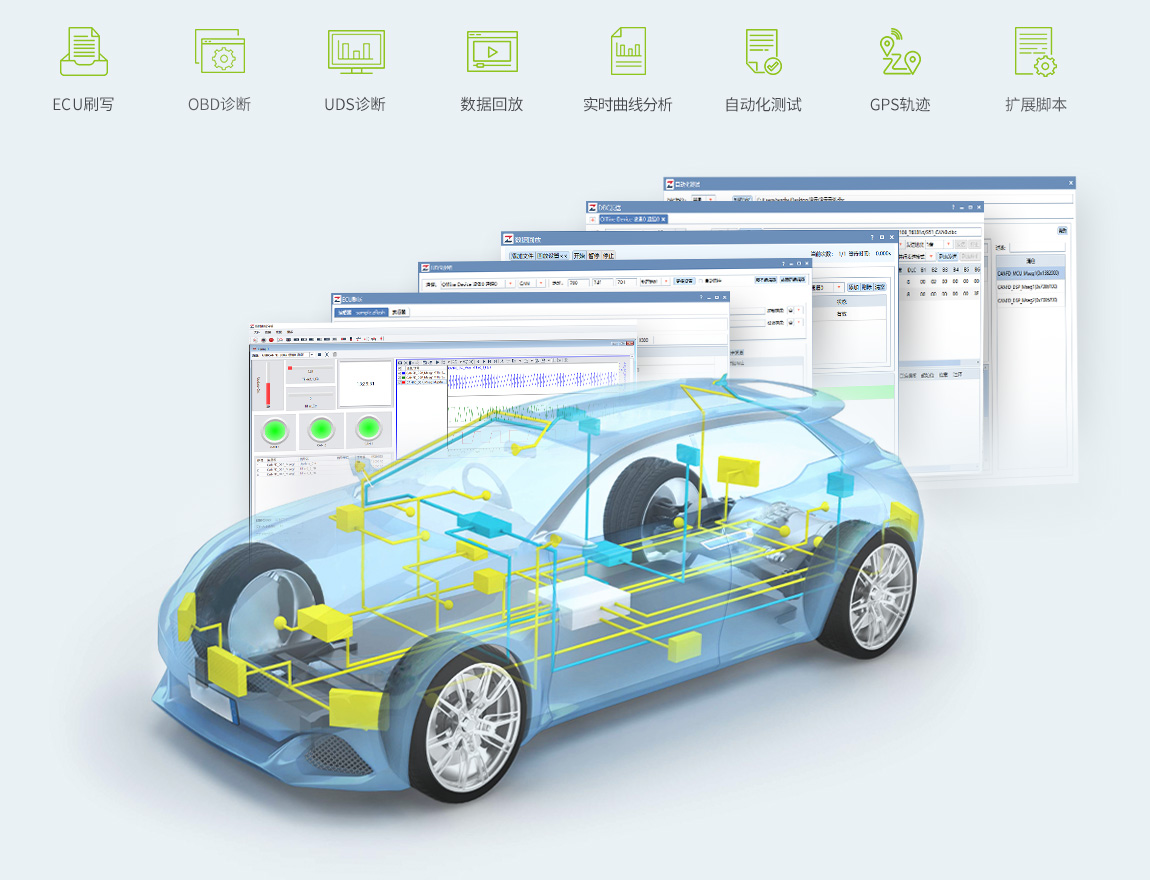

ZLG CAN总线测试分析软件ZCANPRO

ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能,大大降低成本,提升开发效率。

13万帧缓冲,不丢帧才是硬道理

PCIeCANFD接口卡内建100帧硬件缓冲,接口函数库包含13万帧软件缓冲,可以有效抵御总线高负载冲击,保证接收CAN FD报文不丢帧。

支持车载DBC协议解析与DBC发送

用户可加载车辆或者零部件的DBC文件,进行应用协议解析,并且可以通过DBC发送相关的指令直接进行车辆控制,方便整车对车辆零部件进行测试与检修。

支持车载UDS诊断,符合ISO15765规范

用户可直接通过PCIeCANFD接口卡,对车辆进行标准的UDS诊断操作,每次最大可传输4Kbyte数据。

支持CANopen、J1939、DeviceNet协议解析

ZCANPRO软件继承ZLG CANPro对CANopen、J1939、DeviceNet协议的良好支持,免费为用户提供以上三个协议的解析功能。

支持报文回放功能,绘制变量曲线

ZCANPRO软件支持记录报文回放功能,并且能加载DBC文件进行变量的曲线分析。

支持自动化测试,让测试不再复杂

用户可通过编辑测试流程,加载DBC文件,进行发送、等待、校验、校验响应等动作,实现对被测设备的自动化测试。

高效易用的二次开发函数

USBCANFD接口卡提供二次开发库,可支持各类开发环境,如VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境,携带DBC、UDS等高级协议包,用户只需修改设备类型即可实现不同接口的无缝切换,高效易用。

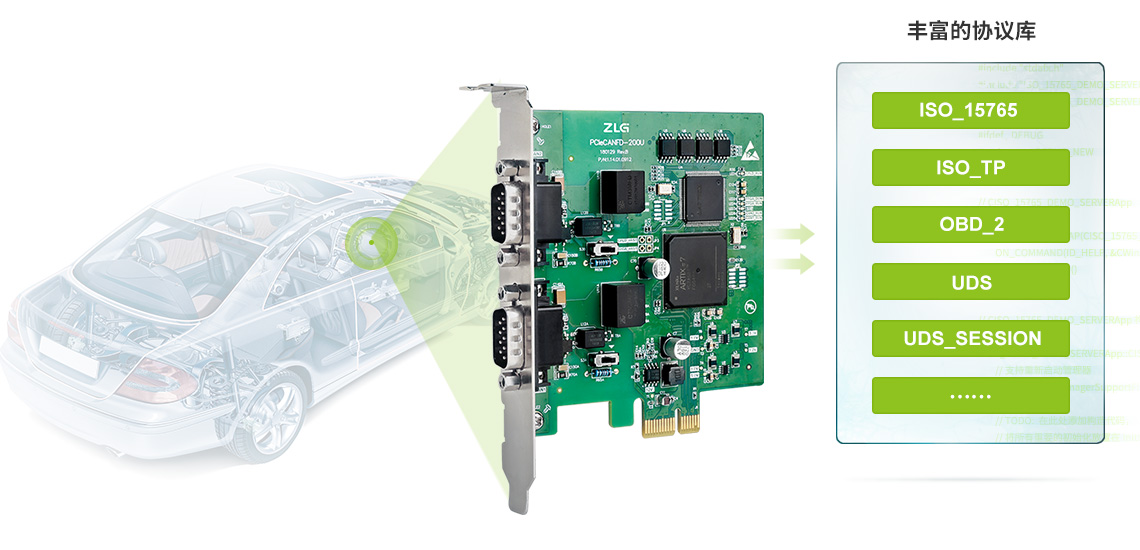

丰富的汽车电子专用高层协议二次开发库

用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库,协助完成零部件测试检修。

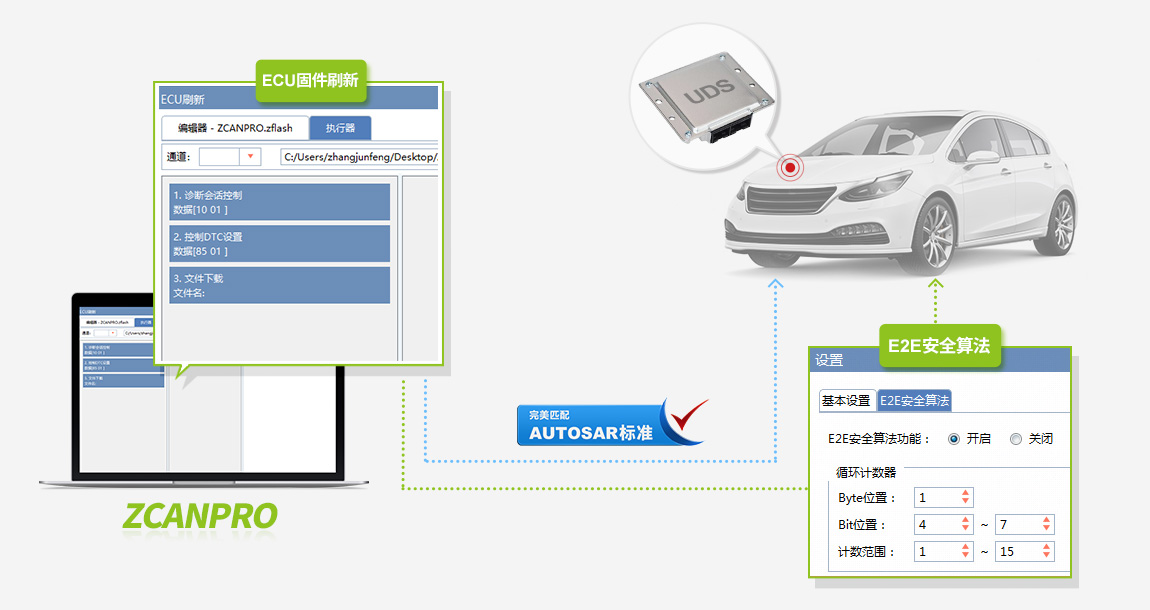

支持ECU刷新和E2E安全算法,完美匹配AUTOSAR标准

ZCANPRO支持ECU刷新和E2E安全算法,提供UDS协议服务,添加刷写文件并应用执行器,可轻松完成ECU数据安全快速刷新。
