高性能RS232/485/422转CANFD设备

CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级,具备最长64字节数据,灵活的数据域波特率最高可达5Mbps。

CANFDCOM系列是广州致远电子股份有限公司开发的高性能CANFD智能协议转换器。集成1路CANFD接口,支持ISO标准CANFD与BoschCANFD标准。每个接口具备独立的2500VDC电气隔离保护电路,使接口卡避免由于地环流的损坏,增强系统在恶劣环境中使用的可靠性。

CANFDCOM可以快速将RS-232/485/422通讯设备连接到CAN(FD)-BUS现场总线,支持1200-921600bps串口波特率,40k-5Mbps的CAN (FD)-bus通讯速率,同时支持透明转换、透明带标识转换、格式转换和Modbus转换等四种转换模式。

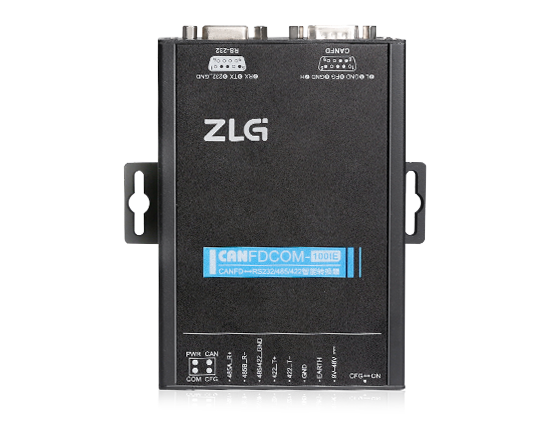

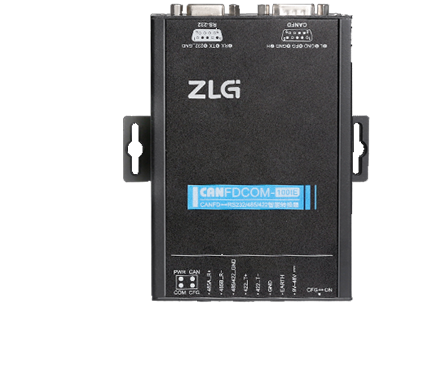

CANFDCOM-100IE

串口转CANFD模块

购买

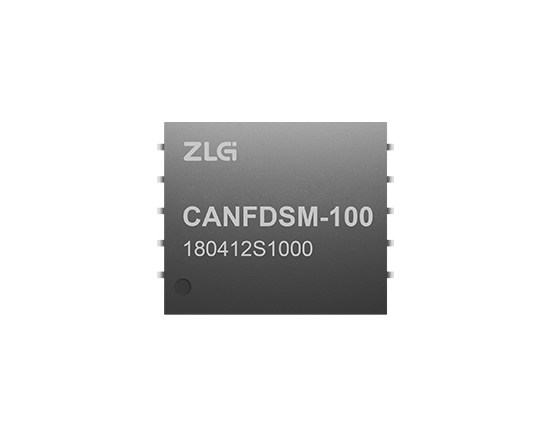

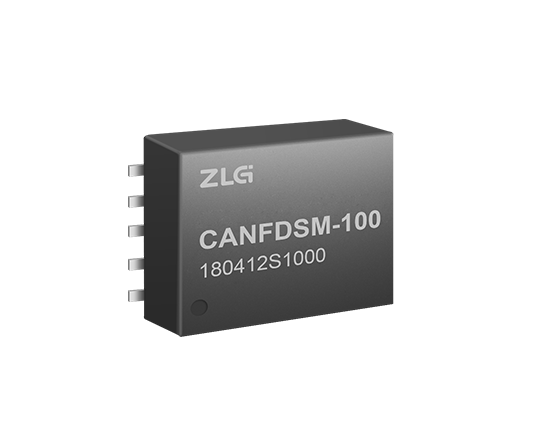

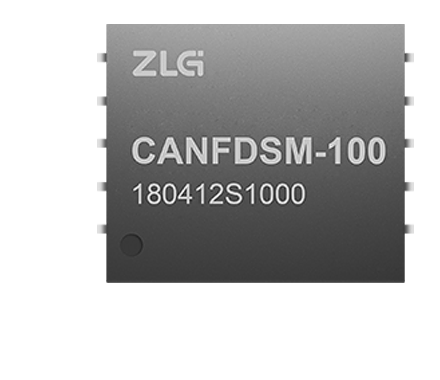

CANFDSM-100

串口转CANFD模块

购买

选型表

请左右拖动表格进行观看

型号CANFDCOM-100IECANFDSM-100
实物图
CANFD路数1路1路
特色金属外壳嵌入式模块
超小型芯片化灌封
供电电压9~48V3.3V
工业级
电气隔离
CANFD标准ISO/BoschISO/Bosch
CANFD仲裁ID段波特率40K~1Mbps40K~1Mbps
CANFD数据段加速波特率100K~5Mbps100K~5Mbps
串行接口RS232/485/422软件选择TTL电平UART
串口波特率1200-921600bps600~115200bps
配置接口固定使用RS232UART
数据接收能力1200帧/秒(每路)1200帧/秒(每路)
数据发送能力1200帧/秒(每路)1200帧/秒(每路)
接口卡格式转换支持支持
透明转换支持支持
透明带标示符转换支持支持
自定义包头包尾--
120欧终端电阻内置可使能需要用户添加

备注:*单通道5Mbps,0字节数据域的情况下

可支持CANFD协议的USB转CAN接口卡

CANFDCOM支持ISO/Bosch的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大可配置为64字节,可提供比CAN2.0A/B高40倍的数据负载,为汽车电子、轨道交通、医疗电子、工业自动化场合提供更快捷的控制与数据通道。

高达2500VDC信号隔离,避免接口损坏

CANFDCOM接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离,静电等级为接触放电±8KV,浪涌±1KV,可有效避免因为不同节点地电位不同导致的回流损坏,特别适合于电动汽车与列车的测试。

操作CANFD如同操作串口一样方便

您不需要了解与CANFD有关的任何知识,操作CANFD就如同操作串口一样方便。

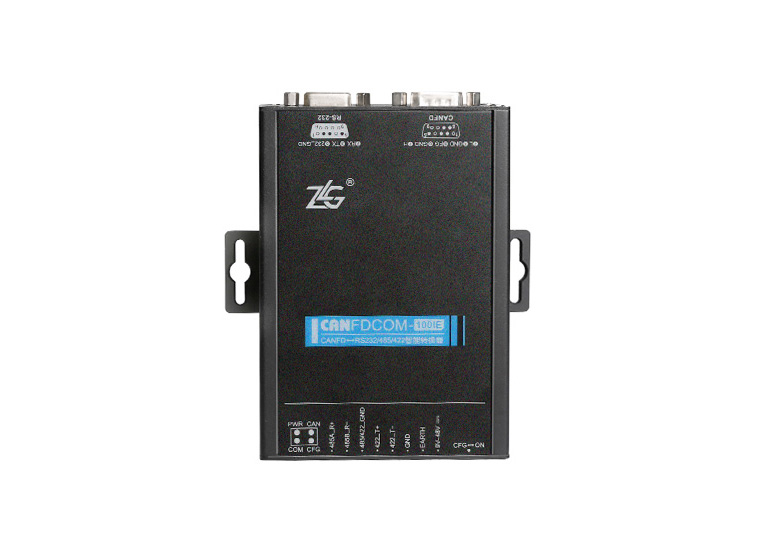

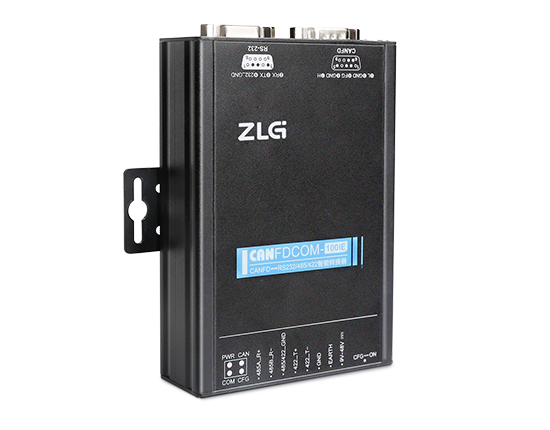

CANFDCOM-100IE支持RS-232/485/422串行通讯

集成1路3线式RS-232通讯接口,集成1路2线式RS-485通讯接口,集成1路4线式RS-422通讯接口,可通过配置软件设定。

可提供嵌入式功能模块CANFDSM-100IE

可提供嵌入式功能模块CANFDSM-100IE,便于用于嵌入到设备中。

支持ECU刷新和E2E安全算法,完美匹配AUTOSAR标准

ZCANPRO支持ECU刷新和E2E安全算法,提供UDS协议服务,添加刷写文件并应用执行器,可轻松完成ECU数据安全快速刷新。
