高性能以太网转CANFD设备

CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级,具备最长64字节数据,灵活的数据域波特率最高可达5Mbps。

CANFDNET系列产品是广州致远电子限公司开发的高性能工业级以太网与CAN(FD)-bus的数据转换设备,它内部集成了2/4路CAN(FD)-bus接口、1路普通以太网接口,和1路车载双线以太网满足OPEN Alliance BroadR-Reach 规范。CANFDNET系列产品可以工作在-40℃~85℃的温度范围内,CAN FD最高波特率为5Mbps,以太网具有TCP Server,TCP Client,UDP等多种工作模式,通过配置软件用户可以灵活的设定相关配置参数,并自带成熟稳定的TCP/IP协议栈,用户利用它可以轻松完成CAN(FD)网络和以太网网络的互连互通,进一步拓展CAN-bus网络的范围。

选型表

请左右拖动表格进行观看

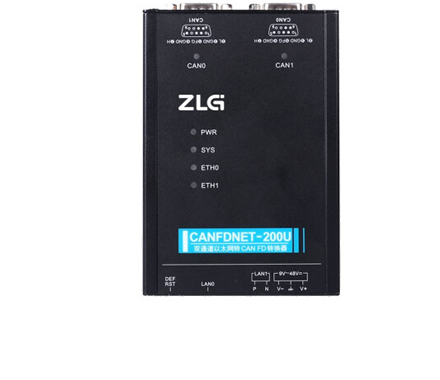

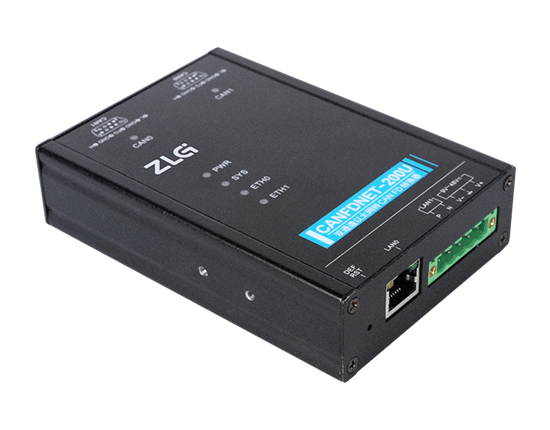

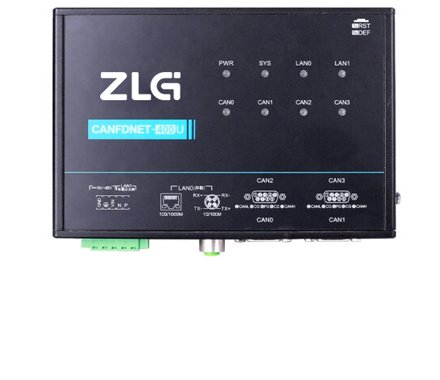

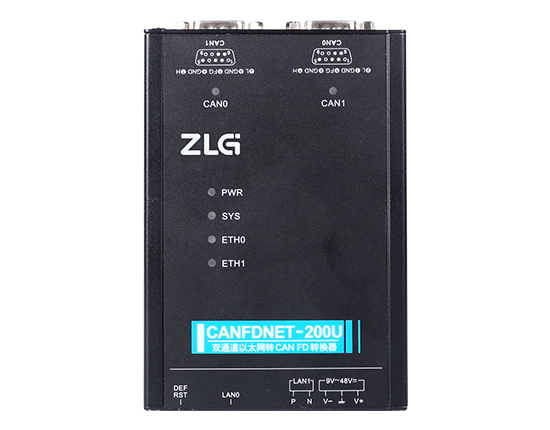

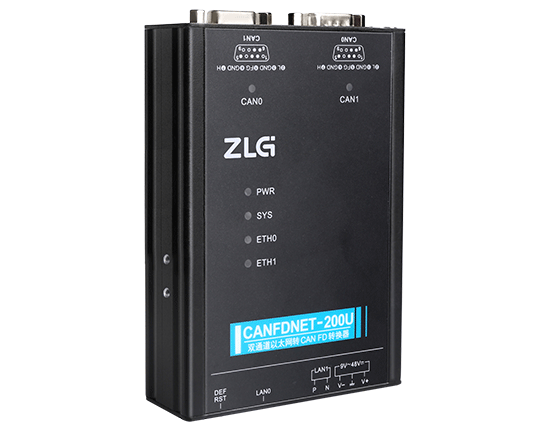

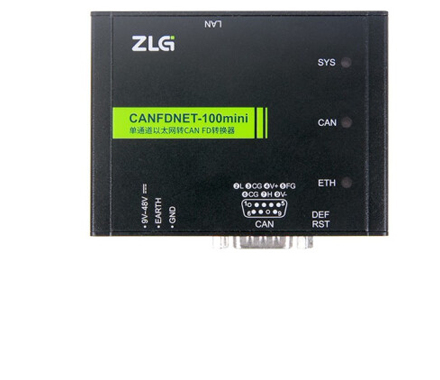

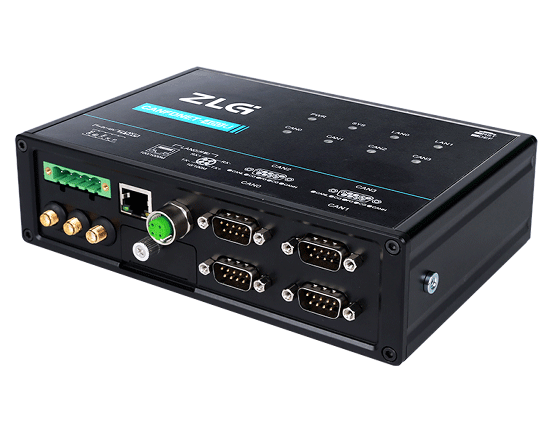

型号CANFDNET-400UCANFDNET-200UCANFDNET-100mini
产品图
开发文档
性能特色高性能工业级系列转换器,适用于各种复杂网络,超高转发速率
CAN FD路数4路2路1路
CAN FD接口形式DB9DB9DB9
车载以太网路数1路1路-
车载以太网接口形式OPEN5接口OPEN5接口-
以太网路数1路1路1路
以太网接口形式RJ45RJ45RJ45
电气隔离
工业级
数据接收能力6000帧/秒(标准帧加速CANFD)6000帧/秒(标准帧加速CANFD)6000帧/秒(标准帧加速CANFD)
数据发送能力4000帧/秒(标准帧加速CANFD)4000帧/秒(标准帧加速CANFD)4000帧/秒(标准帧加速CANFD)
TCP Sever模式支持支持支持
TCP Client模式支持支持支持
UDP模式支持支持支持
TCPServer最大连接数32(每路)32(每路)32(每路)
TCPClient最大连接数16(每路)16(每路)16(每路)
UDP最大连接数16×254(每路)16×254(每路)16×254(每路)
以太网速率

10M/100M自适应

转发延时<2ms<2ms<2ms
CAN FD口故障通知支持支持支持
功耗2000mW1500mW1000mW

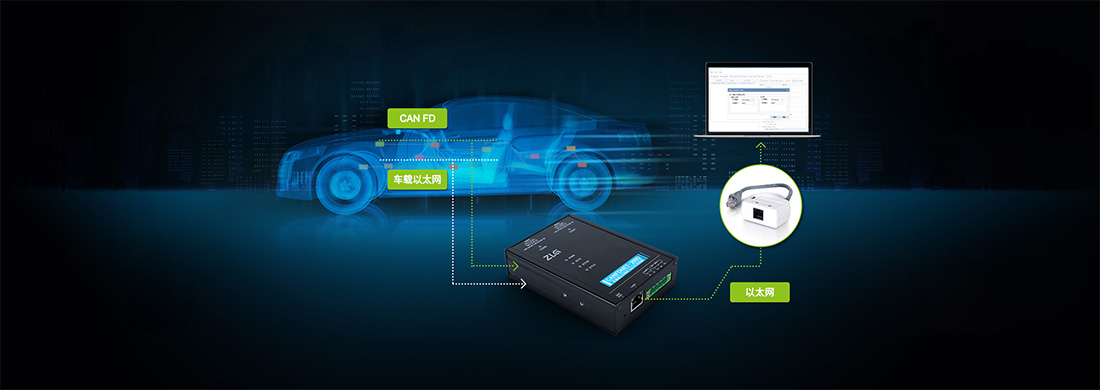

国内首创CAN FD与车载以太网合成通讯

CANFDNET内置1路车载双线以太网,可实时完成CANFD与车载以太网同步转换为普通以太网的数据转换。

支持高速CAN FD兼容CAN2.0A/B

CANFDNET系列产品支持ISO/Bosch的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大可配置为64字节,可提供比CAN2.0A/B高40倍的数据负载,为汽车电子、轨道交通、医疗电子、工业自动化场合提供更快捷的控制与数据通道。

黑白名单模式,提升数据安全性

配置工具支持各通道高效滤波,用户可根据所需报文,灵活设置黑白名单,实现数据高效利用。

ZLG CAN总线测试分析软件ZCANPRO

ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能,大大降低成本,提升开发效率。

自定义分帧,有效减轻负载

CANFDNET系列产品支持CAN FD接口的数据分帧设置,用户可完成各种分包需求,从而有效减轻网络负载。

毫秒级定时发送 ,满足高精度测试需求

设备可进行毫秒级报文定时发送配置,用户可自由100条底层精确定时发送帧的周期,完全可以满足汽车电子测试需求。

流量负载监控,守卫总线安全

CANFDNET系列产品支持总线利用率实时上报,用户可在配置软件上使能总线利用率上报周期,可实时掌握总线负载信息,防止异常入侵。

灵活调整板载缓冲 满足不同应用环境

用户可灵活设置CANFDNET系列产品报文发送缓冲区,根据需求自由调整CAN FD通道的实时性与大容量缓冲的平衡。

灵活连接 快速扩展

用户可根据使用需求,灵活选择TCP Sever/TCP Client/UDP工作方式和拓扑结构,搭载配置软件即可完成所需参数设定。

严格测试,稳定可靠

CANFDNET系列产品均通过六大科研实验室严格的实践验证,稳定可靠。目前已广泛应用于高速铁路、汽车电子、医疗电子等场合。
