CAN防雷浪涌保护器与连接器系列

ZF系列总线信号保护器是广州致远电子有限公司生产的工业通讯专用总线保护产品,符合IEC 61643-21、YD/T1542-2006标准要求,适用于RS-485、CAN-bus以及相同工作电压下,相同规格内传输速率之信号保护。使敏感的高速通信网线路免受浪涌感应电压、电源干扰、静电放电等所造成的损坏。

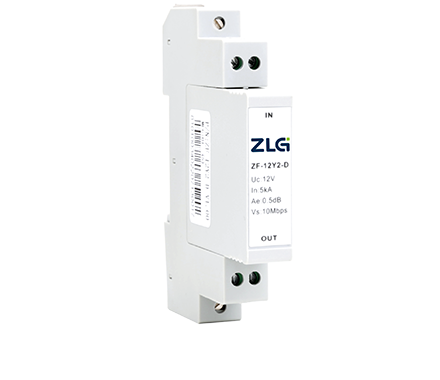

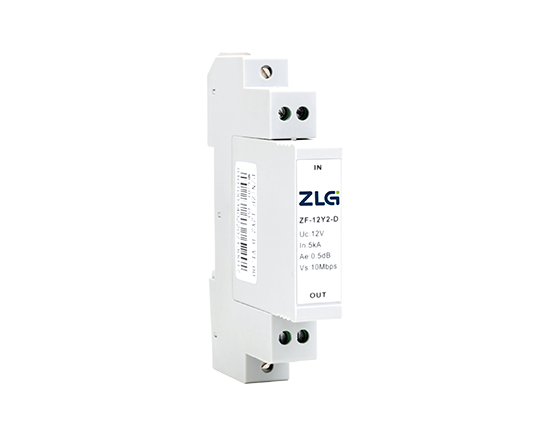

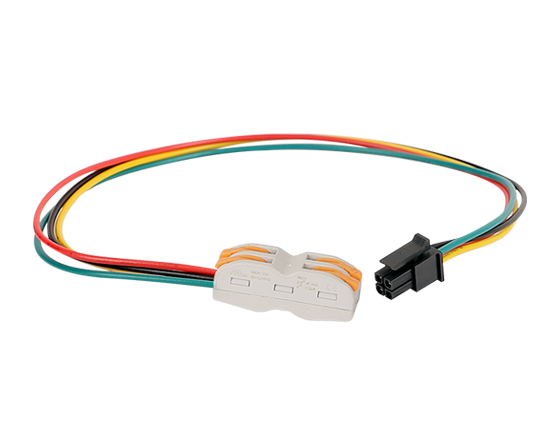

ZF-12Y2-D

CAN连接器防雷器

购买

防雷浪涌保护器选型表

请左右拖动表格进行观看

型号ZF-12Y2-D
实物图
外观导轨式安装
CAN路数1
最高波特率2Mbps
信号最大持续电压12V
标称放电电流(8/20μs)3kA
最大通流容量(8/20μs)5kA
动作时间≤1ns
接口形式压接式端子
插入损耗≤0.5dB
尺寸90×14×65mm
工作环境温度:-40~+80℃
相对湿度:≤95%(25℃)
在线购买购买

连接器选型表

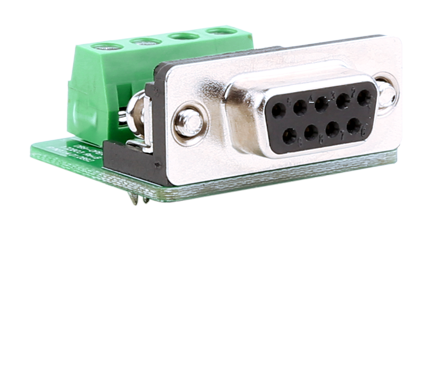

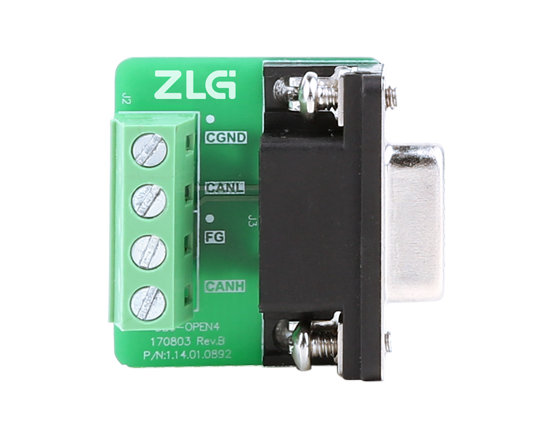

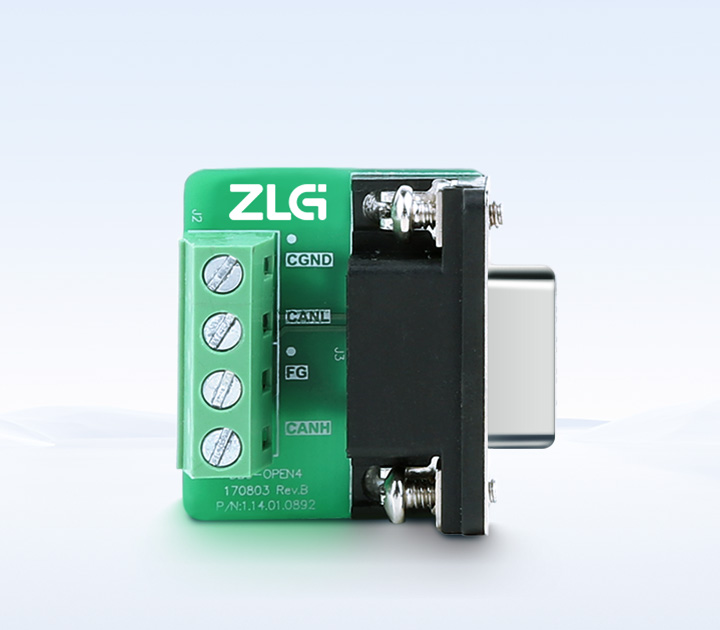

型号TEZ-C01ATEZ-C02TEZ-C03
实物图
接线方向180°90°90°
连接器9针D-SUB母头9针D-SUB母头9针D_SUB公头和母头
接线插座PHOENIX螺钉紧固PHOENIX螺钉紧固PHOENIX螺钉紧固
导体横截面(螺旋式终端连接头)横截面(螺旋式终端连接头)横截面(螺旋式终端连接头)
实心导体0.14mm2 ~ 1.5mm20.14mm2 ~ 1.5mm20.14mm2 ~ 1.5mm2
绞合导体0.14mm2 ~ 1mm20.14mm2 ~ 1mm20.14mm2 ~ 1mm2
连接器耐久性>200次>200次>200次
电缆直径4.5mm(0.177″)~8mm(0.315″)6mm(0.177″)~ 8.5mm(0.315″)6mm(0.177″)~ 8.5mm(0.315″)
数据传输速率遵循CAN规范,最大为1Mbps遵循CAN规范,最大为1Mbps遵循CAN规范,最大为1Mbps
温度范围-20℃~ 75℃-20℃~ 75℃-20℃~ 75℃
保护级别IP40IP40IP40
外壳材料ZnAl,电镀ABS,金属化ABS,金属化
终端电阻120Ω,可由开关使能120Ω,可由开关使能120Ω,可由开关使能

稳定可靠,应用广泛

致远电子ZF系列CAN总线防雷浪涌保护器产品均经过严酷的实践验证,稳定可靠,目前已经广泛应用于高速铁路、地铁、煤矿、医疗、汽车电子、楼宇安防、电梯控制等场合。

标准完备保护的CAN总线接口

ZF系列防雷器与CTM信号隔离模块、共模扼流圈、EDS保护器件等共同组成了标准完备保护的CAN总线接口。

保护关键性设备免受雷击浪涌影响

有效保护关键性设备免受雷击浪涌影响,并且对信号影响极小,波特率可以工作在5Kbps~10Mbps范围

自带终端电阻拨码开关

TEZ系列连接器,可设置进线和出线,自带终端电阻拨码开关,方便施工。

三种接头类型方便用户选择

三种接头类型方便用户选择,TEZ-C01A,TEZ-C02,TEZ-C03
