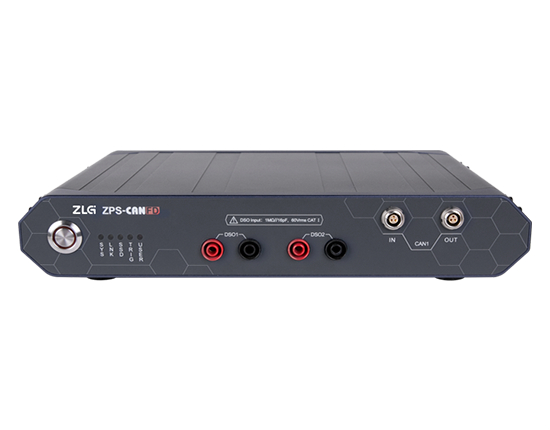

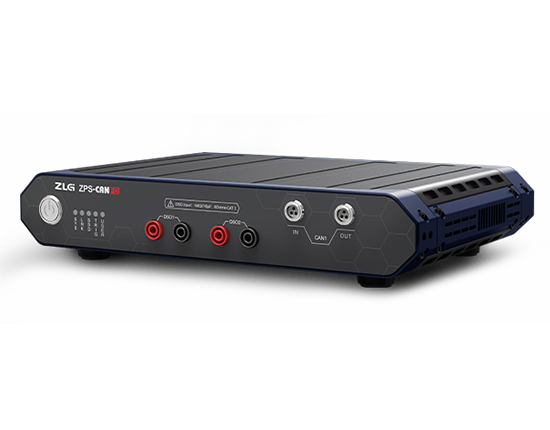

ZPS-CANFD汽车电子测试平台

随着汽车电子、轨道交通等行业的快速发展,CAN FD因其突出的实时性和可靠性被广泛应用。越来越多的用户需要对现场的CAN FD进行有效数据分析,通过ZPS-CANFD总线分析仪,可以实时有效分析CAN FD数据,有助于事后进行故障分析,继而解决CAN FD总线存在的问题,从而有效提升整车网络可靠性。

ZPS-CANFD是致远电子总线分析仪第二代CAN总线开发辅助工具,是适用于CANFD、CAN、LIN总线的测量及测试仪器,支持总线数据的发送和接收,高层协议解析及诊断,能对CANFD、CAN总线物理层电气信号实时采集和记录,并附带有高速模拟通道、通用数字IO及模拟IO,通过提供的硬件接口及软件功能,用户能够便捷地构建总线信号测量与分析、节点功能仿真及测试、网络可靠性诊断及评估的自动化系统。

十年一剑,以科技保障总线安全!

ZPS-CANFD完美匹合汽车电子平台开发,专注于智能网联汽车CANFD、CAN、LIN总线的测量及测试,可高效完成总线多层次的对比分析, 从物理层模拟信号、数字逻辑信号、数据链路层、协议层、应用层剖析对比展示。

CANFD总线故障排查利器

ZPS-CANFD是ZLG致远电子开发的第二代CAN总线开发辅助工具,是适用于CANFD、CAN、LIN总线的测量及测试仪器, 可为新能源汽车、轨道交通、医疗电子、汽车电子、楼宇安防、电梯控制等场合排除各种CAN/CANFD故障。

支持超大容量报文波形同步观测

高速模拟通道,即示波器通道,可作为示波器进行信号采集,从而对采集到波形数据进行分析。高速模拟通道有两个,分别是DSO1、DSO2,可将采集到的报文数据和波形同步分析。

强大的软件眼图,清晰查找信号畸变

基于总线信号特征深度定制的软件眼图,可直接观测信号畸变程度,评估CANFD总线幅值情况,进一步判断总线传输是否符合标准和存在风险。

支持信号质量分析,多维度评估节点信号特征

ZPS-CAN FD总线分析仪从幅值、扰动和斜率等多种维度参数进行CANFD总线信号质量分析评估, 可直观查看总线信号质量情况,规避信号传输失败风险。

总线故障模拟,快速定位故障

ZPS-CAN FD分析仪支持一键设置设备属性,可实现波特率、采样点、终端电阻的实时调节,ZPS-CANFD提供总线电阻/电容负载/断短路/线缆错误连接的调整,模拟应用环境总线受负载变化及连接异常影响下的通信情况。

支持WiFi通讯,灵活适应各种场景

新一代CANFD总线分析测试平台支持WiFi通讯,用户可直接通过WiFi连接设备进行测试,排除外部干扰,让测试更精确更便捷。

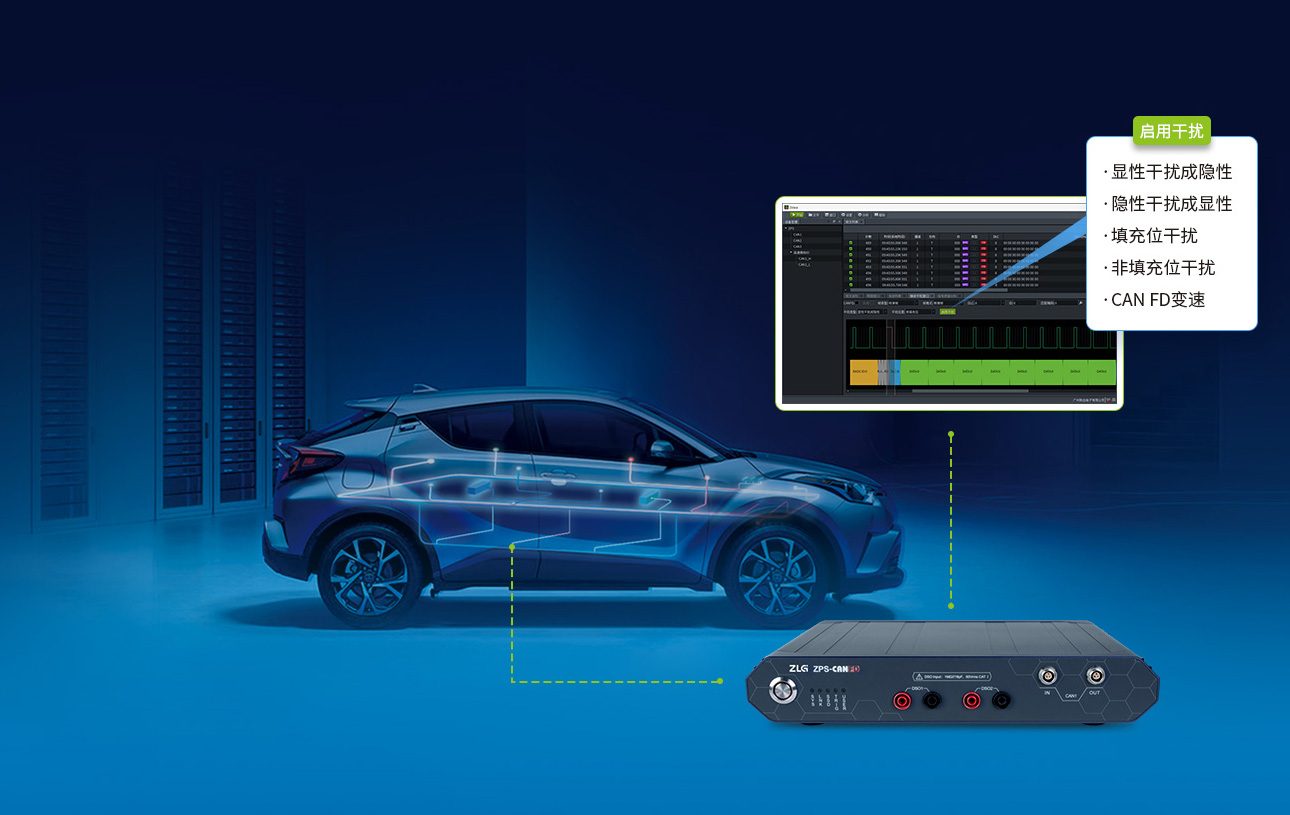

帧数据按位干扰,可有效验证CANFD节点鲁棒性

ZPS-CANFD分析仪支持CANFD帧数据按位干扰能力,能最大限度模拟总线扰动情况,提供控制器层面上的一致性测试能力。

支持自定义发送,极大缩短测试周期

支持立即、周期和条件发送功能,可便捷地构建总线通信测试任务

外设丰富,覆盖全面

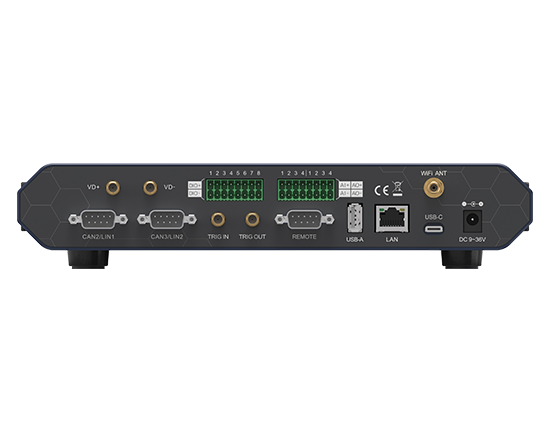

通用数字及模拟IO等其他外设,在系统同步/触发采集下的数据能用于对目标系统的时序分析和运行状态监控,这些外设端口也可以作为二次开发用于设备的功能模拟和测试辅助。

多层次接收过滤,有效减轻总线负载

新一代CANFD总线分析测试平台可进行多层次的接收过滤设置,清晰条理地自定义展示通信数据,让调试和分析更加轻松高效。

严格测试,稳定可靠

ZPS-CAN FD通过六大科研实验室严格的实践验证,保证在多种恶劣环境下仍然稳定可靠。
