CAN(FD)Hub-AF×S×光纤转换器集线器系列有1~2个光纤接口和1~2个电气隔离的双绞CAN(FD)接口，能实现不同速率的2个独立CAN(FD)和光纤网络之间的数据转发；能够过滤不需要的CAN(FD)消息，降低子网的负荷；还能作为CAN(FD)路由器传输子网间的消息。
此类设备具备多项关键功能，能够灵活调整 CAN(FD) 网络拓扑结构，有效延长网络通信距离，并显著增加网络节点数目。其核心工作原理在于将 CAN(FD) 信号精准转换为光纤信号，凭借光纤信号出色的抗干扰性能，使得该设备得以成功应用于高干扰场景的工程项目中，充分满足各类车规级标准以及工业复杂环境下的严苛需求。
选型表
请左右拖动表格进行观看
| 型号 | CANFDHub-AF2S2 |
|---|---|

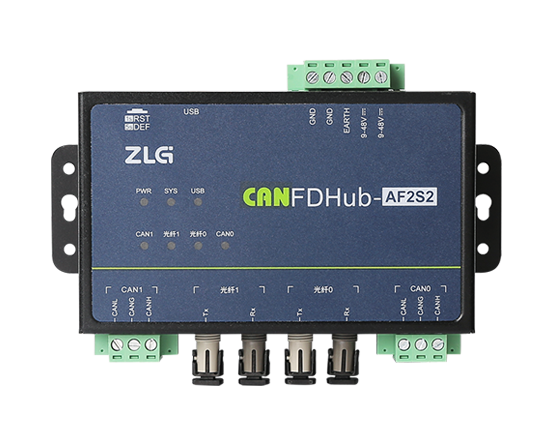

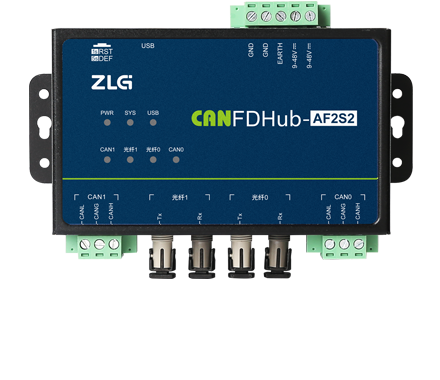

| 实物图 |  |
| 开发文档 | |
| 配置接口 | Type-B USB |
| CAN FD路数 | 2 |
| CAN FD仲裁ID段波特率 | 5K~1Mbps |
| CAN FD数据段波特率 | 100K~5Mbps |
| CAN FD接口形式 | DB9 |
| 光纤路数 | 2路多模光纤ST接口（圆形卡扣） |
| 光纤波特率 | 40Kbps～5Mbps |
| 每路波特率可独立设置 | √ |
| 报文转发能力 | 28000帧/秒（每路） |
| 报文转发方式 | 存储转发 |
| 转发延时 | us级别 |
| 延长通讯距离 | √ |
| 设备级联 | √ |
| 路由功能 | √ |
| 120欧终端电阻 | 软件使能 |
| 工业级 | -40~85℃ 2500VDC 电气隔离 |
| 安装方式 | 挂耳固定 |
| 供电电压 | 9V~48V |
| 尺寸 | 118.2mm*72.1mm |
请左右拖动表格进行观看
稳定可靠，应用广泛
致远电子CAN光纤转换器/集线器系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、煤矿、医疗、汽车电子、楼宇安防、电梯控制等场合，用于延长距离，改变拓扑结构，隔离干扰。
光纤接口助您彻底隔离任何干扰
光纤接口助您彻底隔离任何干扰，避免雷击浪涌从CAN总线传导。
支持组成环网冗余结构，实现故障自恢复功能
每个通道的波特率都可编程任意设置
每个通道的波特率都可编程任意设置，范围在5Kbps～1Mbps之间，可无限级联，实现超远距离通讯。
强大的路由与ID过滤功能，能有效控制总线负载
CAN协议完全符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2/3
西门子消防监控系统推荐组网设备
CANHUB-AF2S2与西门子消防监控主机的连线方式如图所示：
配置软件
1.CAN光纤转换器/集线器配置，只需设置正确通道的波特率即可，滤波设置只是在必要时才使用，如图所示为某50kbps的总线从800m延长到1600米，并且只允许CAN1、光纤1、光纤2之间的报文互相通讯的案例。由于光纤传输延时是双绞线1/2，所以在同样的波特下，使用光纤介质，CAN可以多跑1倍距离；
