CAN隔离网关网桥中继器集线器系列
致远电子CAN隔离网桥中继器集线器系列，具有2/5/8个电气隔离的CAN总线接口，能实现CAN-bus网络的中继功能，能将不同速率的CAN网络之间的数据存储转发。
选型表
请左右拖动表格进行观看

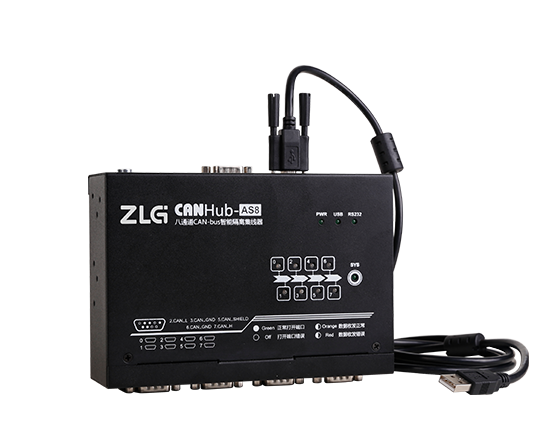

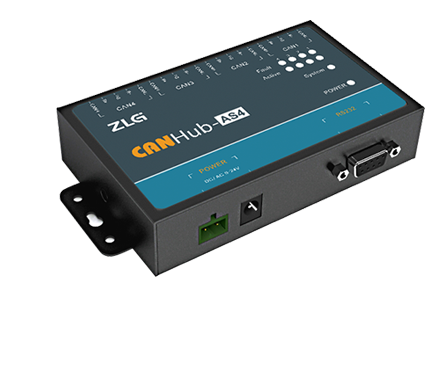

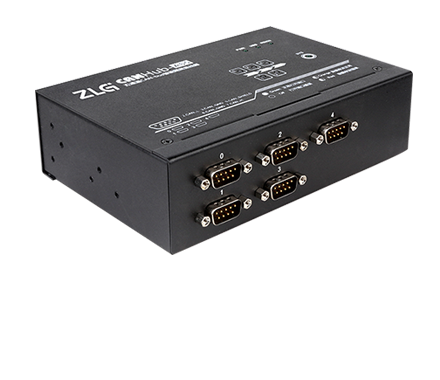

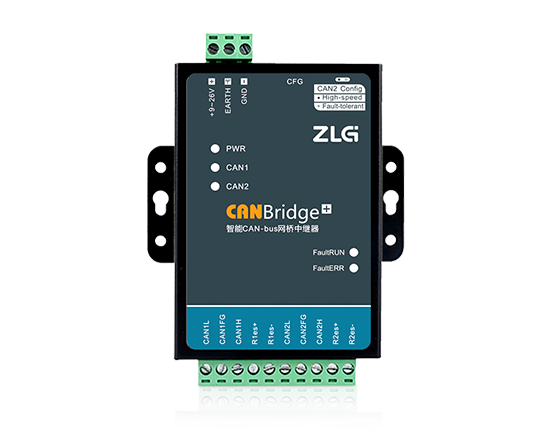

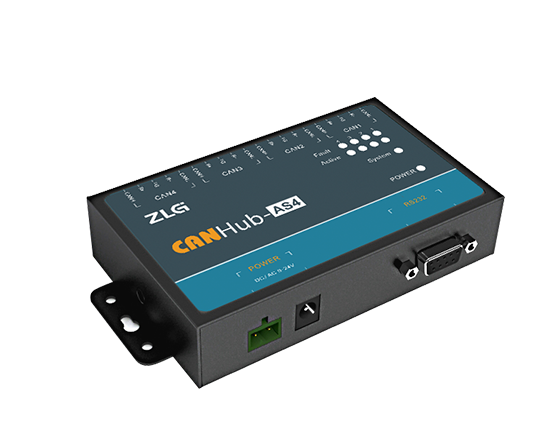

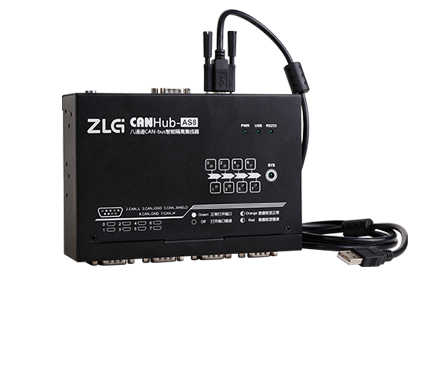

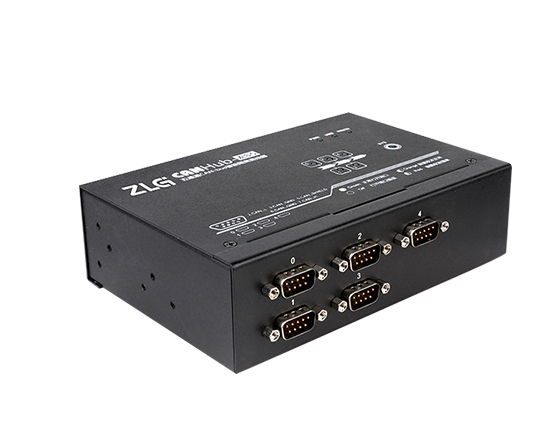

| 型号 | CANHub-AS8 | CANHub-AS5 | CANHub-AS4 | CANBridge+ |
|---|---|---|---|---|

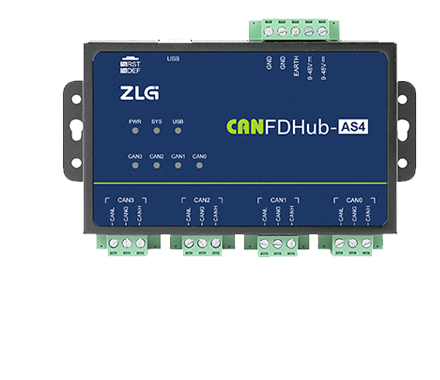

| 实物图 |  |  |  |  |
| 开发文档 | - | - | ||
| 供电电压 | 9~36V 400mA | 9~36V 400mA | 9~26V 400mA | 9~26V 150mA |
| 高速CAN路数 | 8路 | 5路 | 4路 | 2路 |
| 容错CAN路数 | - | - | - | 1路高速CAN可切换为容错CAN模式 |
| CAN波特率 | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps |
| 每路波特率可独立设置 | √ | √ | √ | √ |
| 配置接口 | RS232/USB | RS232/USB | RS232 | USB |
| 电气隔离 | √ | √ | √ | √ |
| 工业级 | √ | √ | √ | √ |
| 报文转发能力 | 4000帧/秒（每路） | 4000帧/秒（每路） | 3000帧/秒（每路） | 3000帧/秒（每路） |
| 报文转发方式 | 存储转发 | 存储转发 | 存储转发 | 存储转发 |
| 转发延时 | <3ms | <3ms | <3ms | <0.1ms |
| 延长通讯距离 | √ | √ | √ | √ |
| 设备级联 | √ | √ | √ | √ |
| 路由功能 | √ | √ | √ | - |
| ID转换功能 | √ | √ | - | √ |
| 数据转换功能 | √ | √ | - | √ |
| 120欧终端电阻 | 内置120欧，短路端子使能 | 内置120欧，短路端子使能 | 内置120欧，短路端子使能 | 内置120欧，短路端子使能 |
| 安装方式 | 定位孔安装 | 定位孔安装 | 定位孔安装 | 定位孔安装，可配导轨配件NETCOM-DIN35CN |
| 尺寸 | 195mm*122mm*46mm | 195mm*122mm*46mm | 118mm*83mm*26mm | 100mm*70mm*25mm |
| 在线购买 | 购买 | 购买 | 购买 | 购买 |
稳定可靠，应用广泛
致远电子CAN隔离网桥中继器集线器系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、煤矿、医疗、汽车电子、楼宇安防、电梯控制等场合，用于延长距离，改变拓扑结构，隔离干扰。
2500VDC电气隔离CAN接口
2500VDC电气隔离CAN接口，静电等级接触放电±8KV，帮您有效隔离干扰；
每个通道的CAN波特率都可编程任意设置
每个通道的CAN波特率都可编程任意设置，范围在5Kbps～1Mbps之间
可无限级联，实现超远距离通讯
强大的路由与ID过滤功能，能有效控制总线负载
CANHub具备强大的通道转发路由设置，与ID过滤功能，可以有选择性的转发通道数据，大大降低了通道的总线负载，提高了数据隔离性。
CANHub-AS8与CANBridge+的ID与数据转换功能
CANBridge是西门子安防系统推荐产品
配置软件
1.CANBridge配置，只需设置正确两个通道的波特率即可，滤波设置只是在必要时才使用，如图所示为某100kbps的总线从50m延长到100米，并且只允许ID为0x001~0x005的报文通过的案例；
2.CANBridge+具有帧映射功能，单路最大可设置64条。在某些特殊场合，需要把接收到的ID转换成其他ID，或者把数据部分进行转换，利用帧映射功能可方便地改变帧ID和数据；
3.CANHub-AS4配置，只需设置正确四个通道的波特率和路由即可，滤波设置只是在必要时才使用。如图所示，为主机接入CAN1转发到CAN2，CAN3，CAN4的案例，可见CAN2，CAN3，CAN4的报文只能转发给CAN1，而不会转发给其他路，这样可以大大降低无效数据被转发的数量，提高了总线利用率；
4.使用配置软件还可以监控每路的CAN运行状态，可实时获取总线的错误状况，便于现场人员判断故障原因。
CANBridge监测画面
CANHub-AS4监测画面
