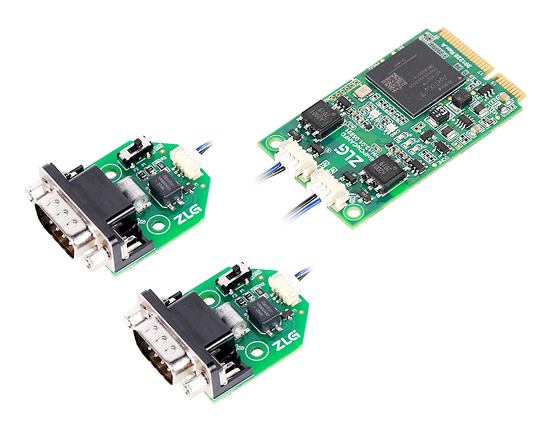

MiniPCIe接口CAN卡

MiniPCIeCAN系列是致远电子推出的高性能MiniPCIe接口CAN 卡,可以将带MiniPCIe卡槽的主板扩展出两路CAN接口,它采用标准MiniPCIe板卡尺寸,可以非常方便地安装在带有MiniPCIe接口的在笔记本电脑或工控电脑上。

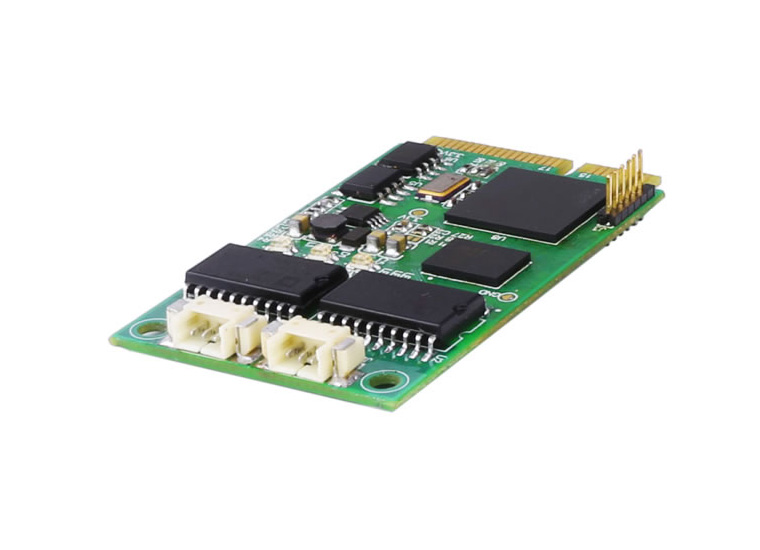

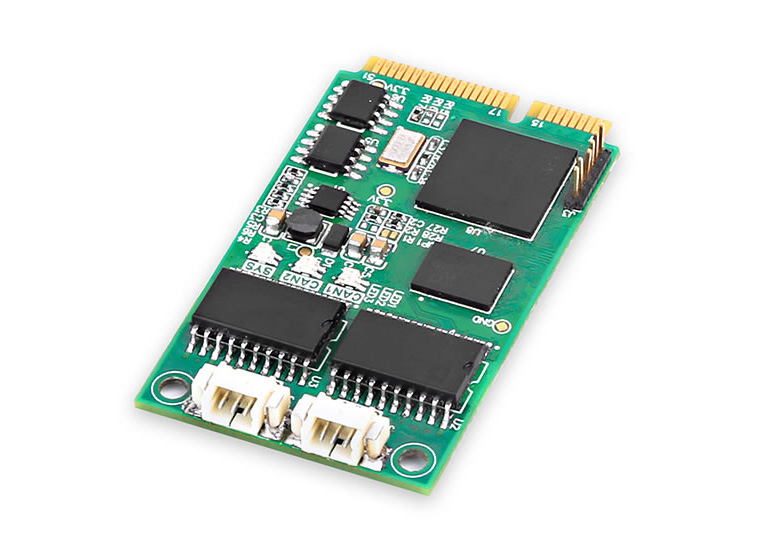

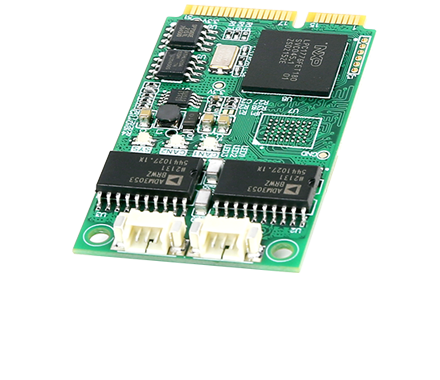

MiniPCIeCAN-2E-U

MiniPCIe接口CAN卡

购买

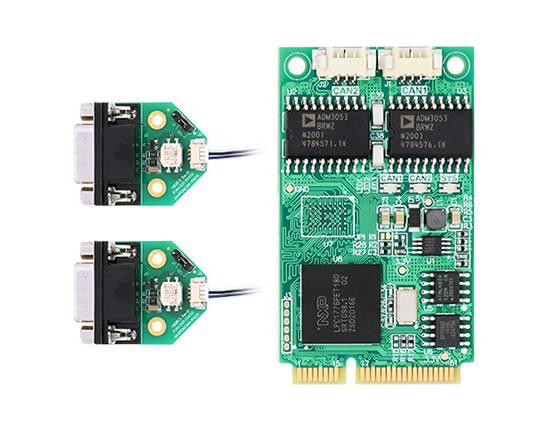

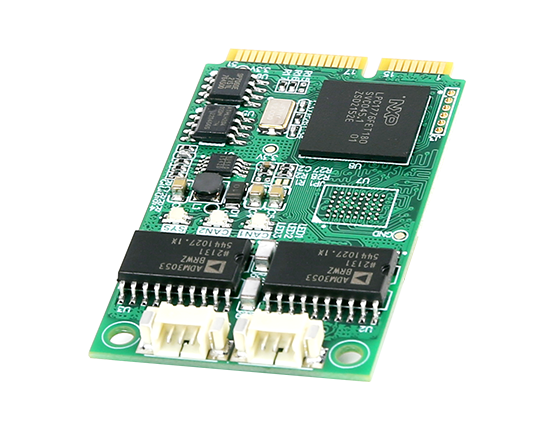

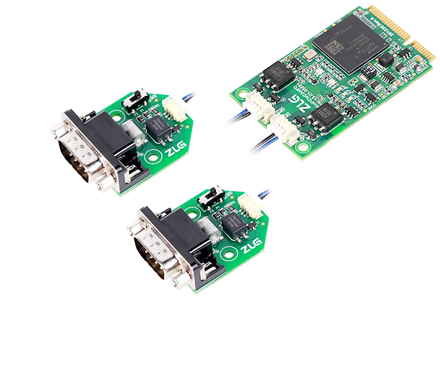

MiniPCIeCAN-II

MiniPCIe接口CAN卡

购买

选型表

请左右拖动表格进行观看

型号MiniPCIeCAN-IIMiniPCIeCAN-2E-U

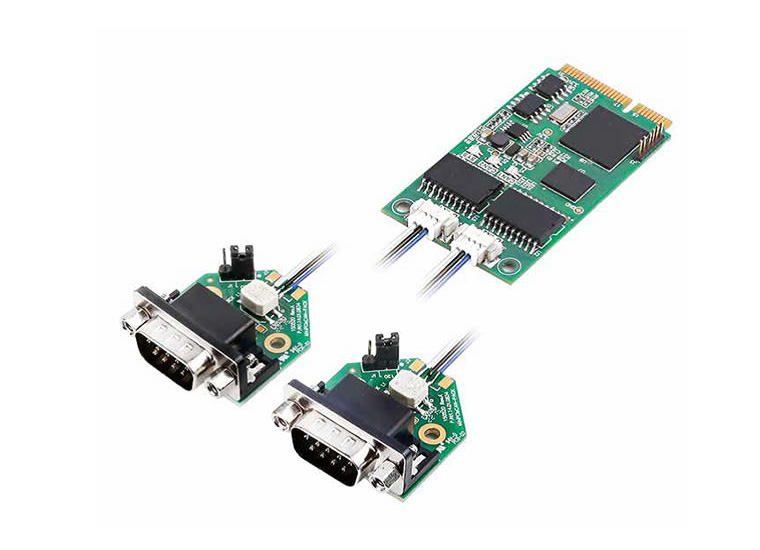

实物图
特色功能与USBCAN-II相同操作方式与USBCAN-2E-U相同操作方式
CAN路数2路2路

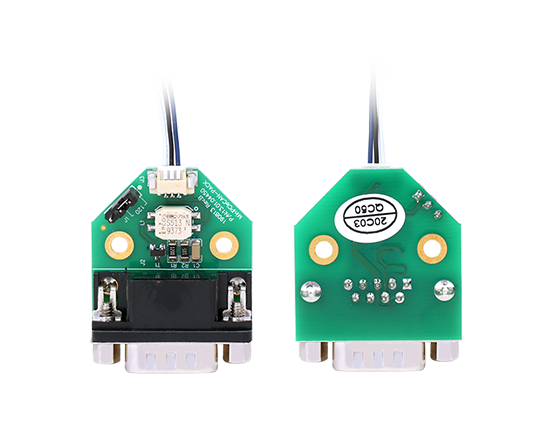

接口形式卡座引出DB9接口卡座引出DB9接口
电气隔离
工业级
数据接收能力14000帧/秒(每路)14000帧/秒(每路)
数据发送能力3000帧/秒(每路)6000帧/秒(每路)
Windows系统驱动支持支持
Linux系统驱动支持-

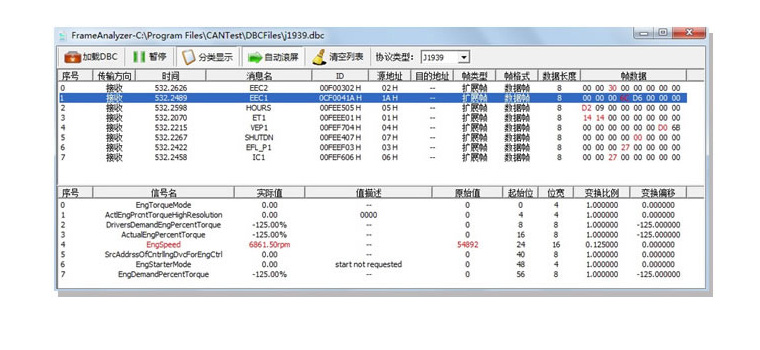

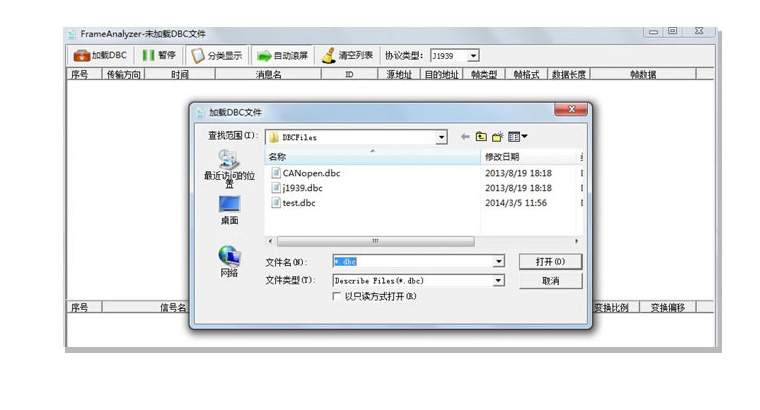

CANopen与J1939协议分析配套ZCANPRO软件支持,DBC解码
飞思卡尔芯片CAN升级固件支持-
120欧终端电阻可插拔可插拔

备注:*单通道1Mbps,0字节数据域的情况下

成熟方案、运行稳定

MiniPCIeCAN系列采用致远电子成熟的USBCAN卡技术,通讯性能极为突出,运行非常稳定。特别适合于作为嵌入式工控板、无风扇工控机等扩展CAN接口使用。

2通道2500VDC电气隔离CAN接口

静电等级接触放电±6KV

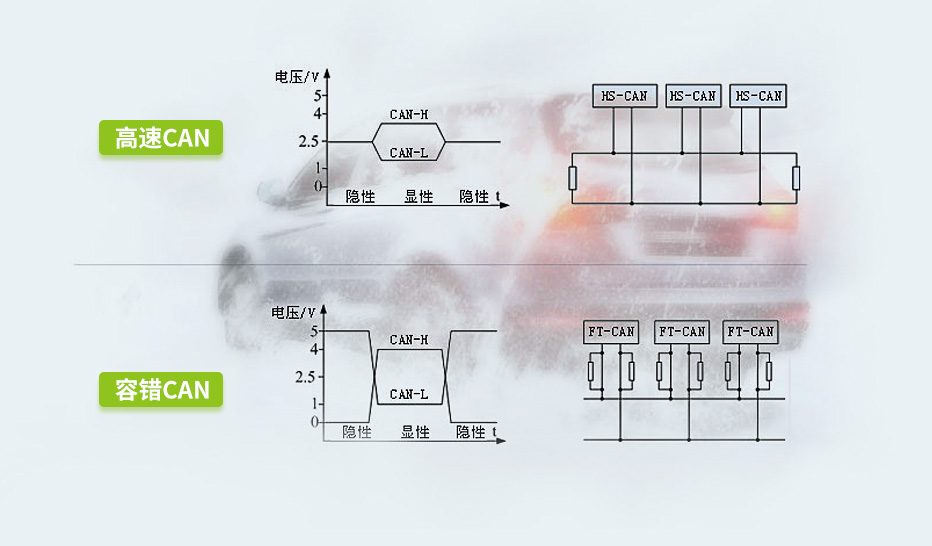

CAN协议完全符合CAN 2.0B规范,兼容CAN 2.0A符合ISO 11898-1/2/3

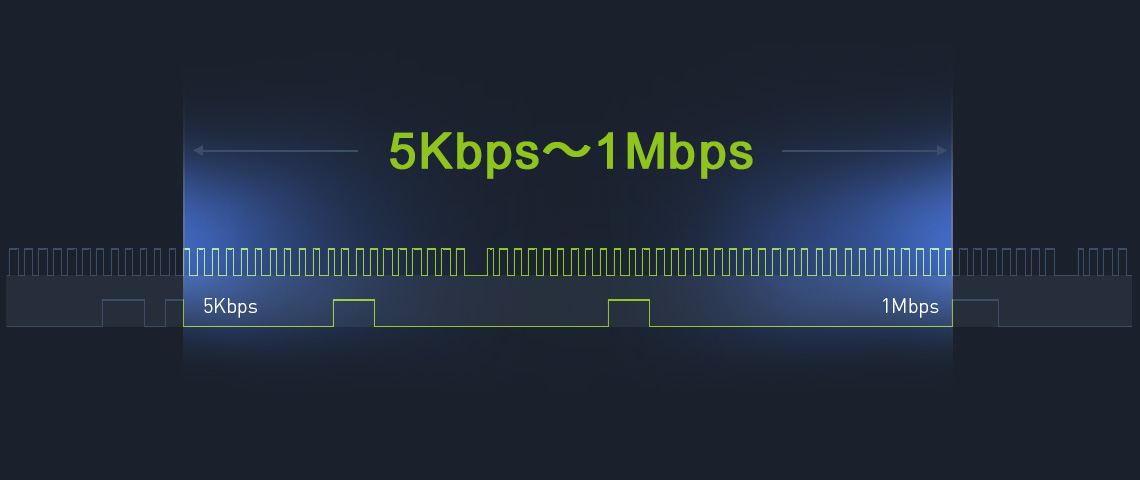

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置,范围在5Kbps~1Mbps之间。

13万帧缓冲,不丢帧才是硬道理

任意波特率下满负载接收能力,13万帧缓冲,不丢帧才是硬道理

支持各类开发环境

高效易用的二次开发函数,可支持各类开发环境,如VC、C#、Labview、LINUX等

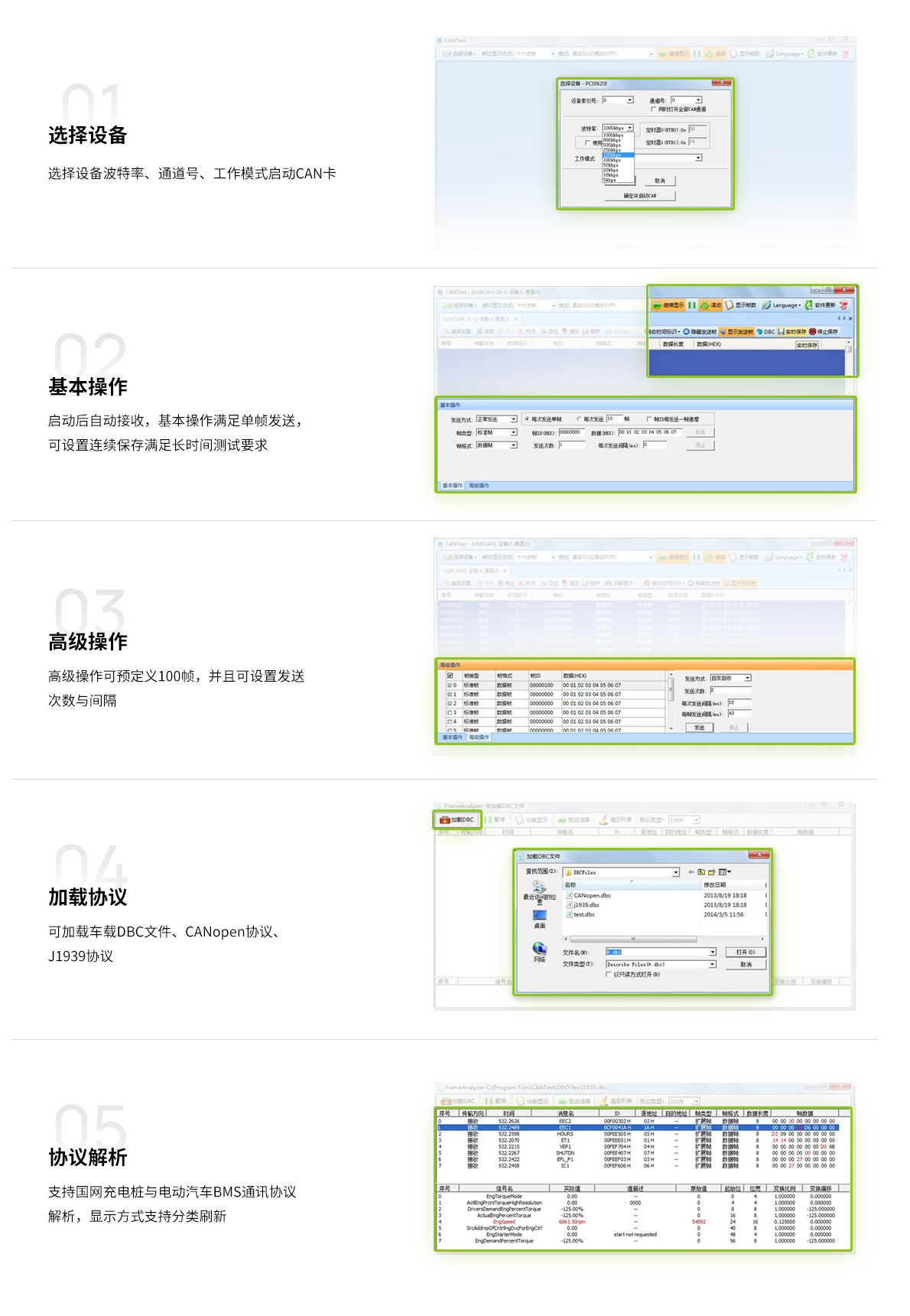

强大的测试分析软件CANtest

1.选择设备波特率、通道号、工作模式启动CAN卡

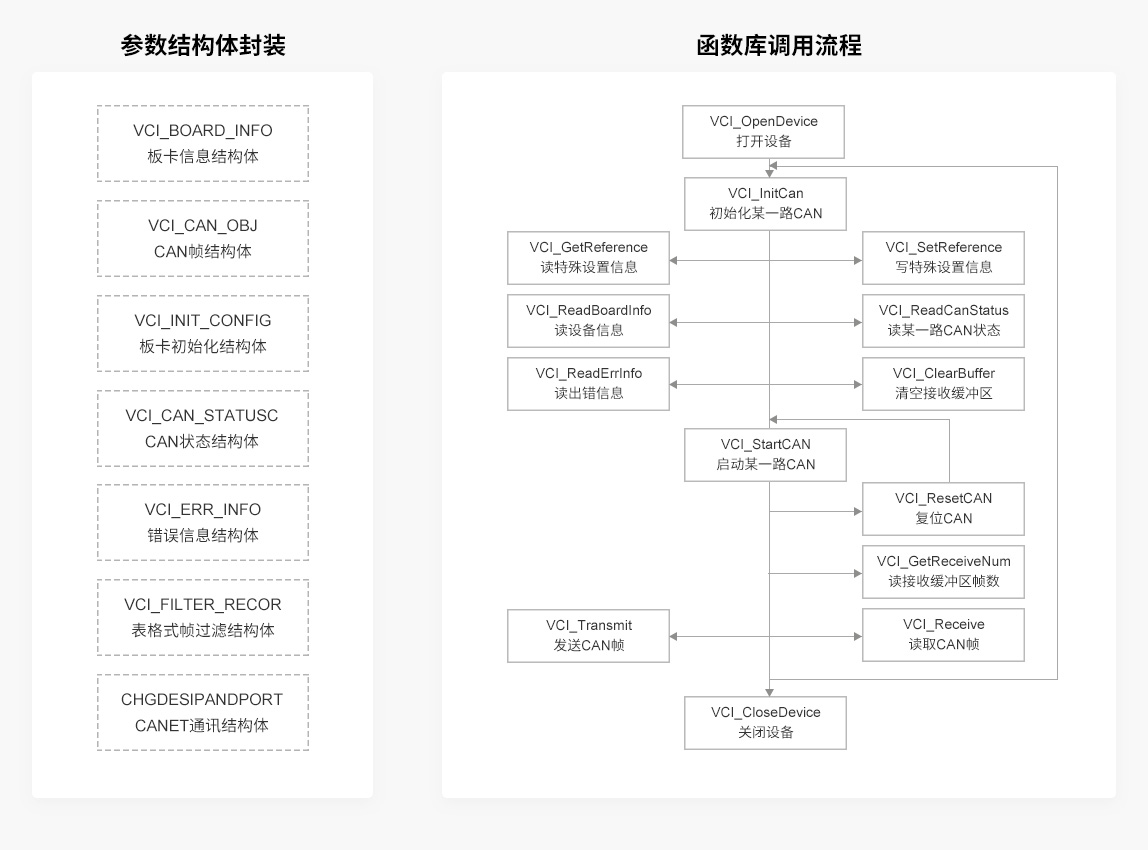

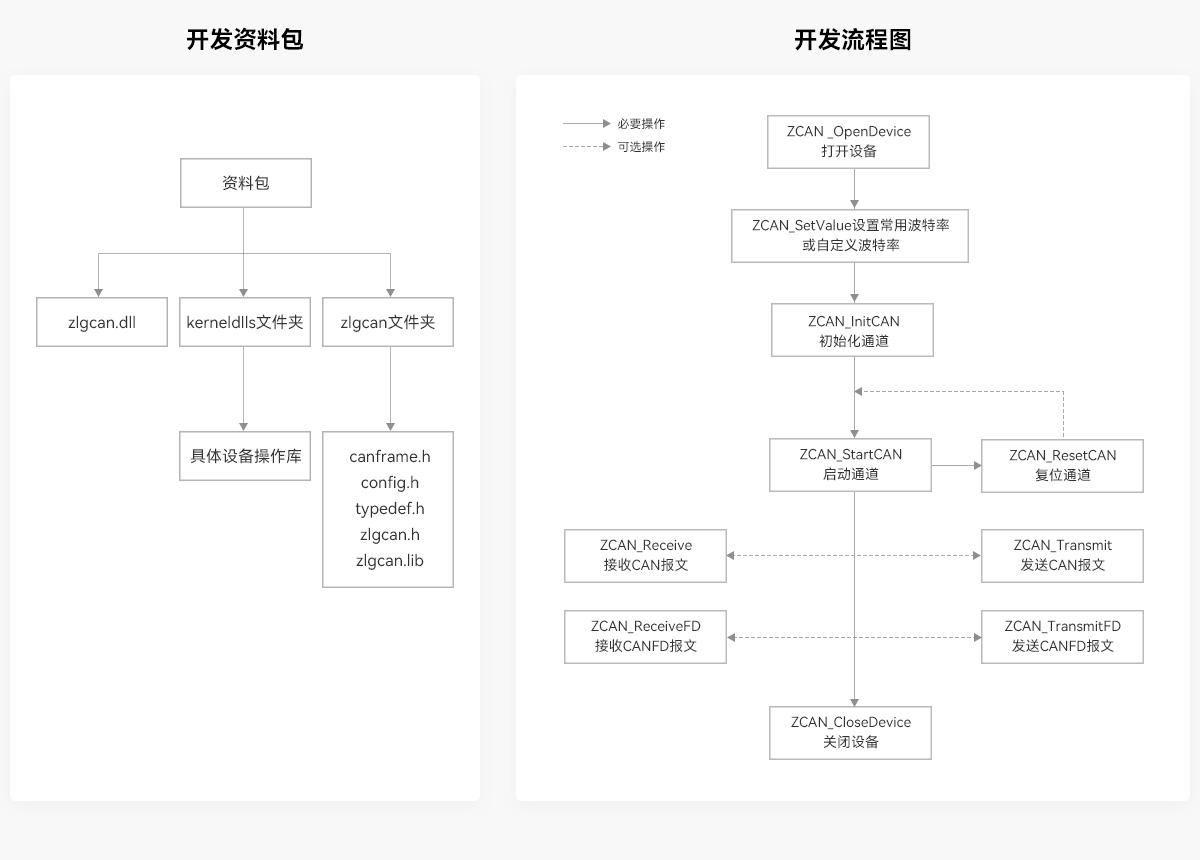

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库(支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境),用户只需修改设备类型即可实现不同接口的无缝切换:

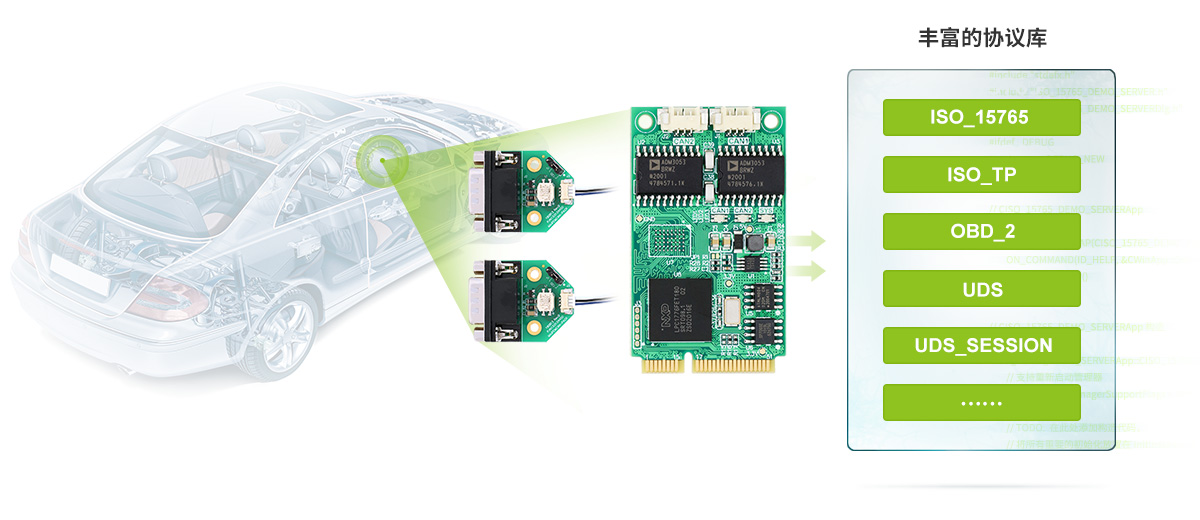

丰富的汽车电子专用高层协议二次开发库

用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库,协助完成零部件测试检修。
