汽车总线分析、测试、仿真和标定软件ZXDoc
ZXDoc是广州致远电子股份有限公司为满足新能源汽车研发、测试、产线生产所需而开发的国产汽车总线工具链软件，支持CAN、CAN FD、LIN、车载以太网数据收发、同时具备数据回放功能、还可实现DBC解析、UDS诊断、SOME/IP、ECU刷写、XCP/CCP标定、仿真等多项应用层功能。是进行CAN FD/LIN/车载以太网总线测试、监控、诊断、开发的好帮手。
汽车总线分析、测试、仿真和标定软件ZXDoc
ZXDoc是广州致远电子股份有限公司为满足新能源汽车研发、测试、产线生产所需而开发的国产汽车总线工具链软件，支持CAN、CAN FD、LIN、车载以太网数据收发、同时具备数据回放功能、还可实现DBC解析、UDS诊断、SOME/IP、ECU刷写、XCP/CCP标定、仿真等多项应用层功能。是进行CAN FD/LIN/车载以太网总线测试、监控、诊断、开发的好帮手。
ZXDoc功能列表
| 功能类型 | 功能说明 |
|---|---|
| 总线协议 | CAN，CANFD，LIN，车载以太网 |
| 设备通道数 | 不限 |
| 硬件过滤 | 上位机端设置ID范围实现硬件设备控制器过滤总线报文 |
| 软件过滤 | 可根据时间、通道、报文ID和Data等筛选过滤总线报文 |
| 报文数据发送 | 支持原始报文按us级周期定时发送、触发发送、DBC/LDF报文发，可配置信号生成器 |

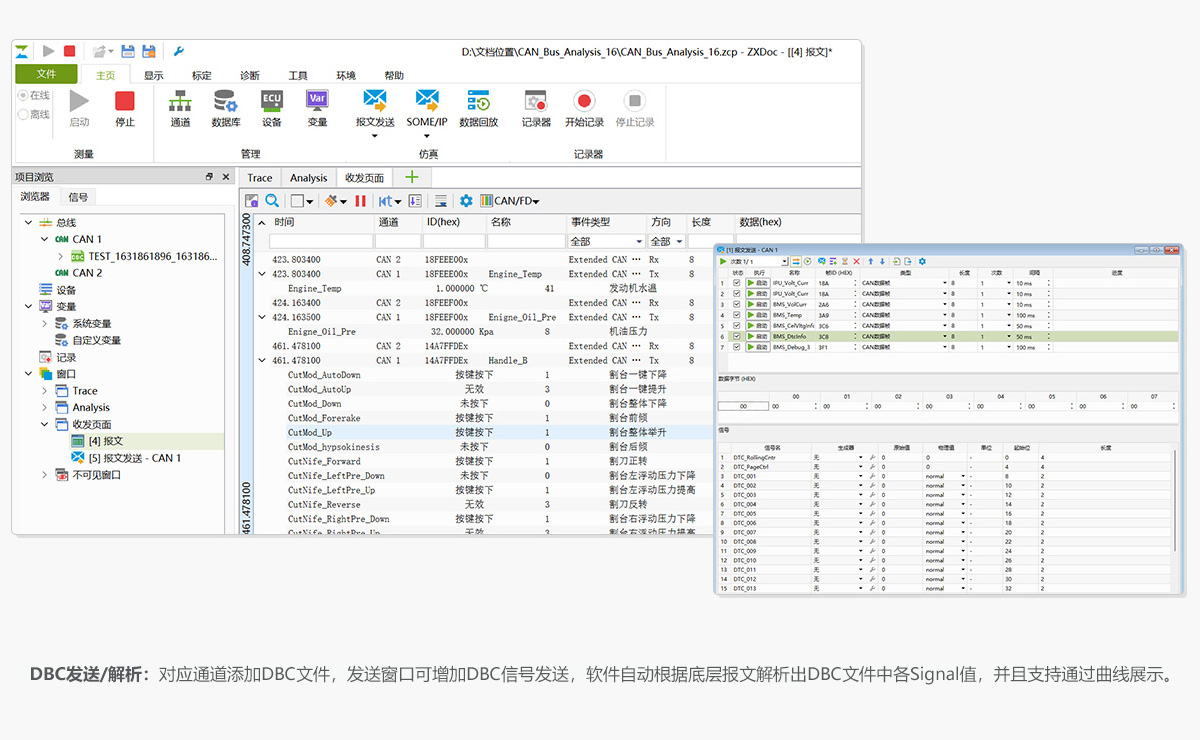

| 报文数据监控 | 实时显示原始报文，加载DBC/LDF/ARXML之后可以解析数据 |
| 报文数据保存 | 支持asc、blf、mat、mf4等多种格式保存报文 |
| 报文数据回放 | 支持在线、离线回放，可设置文件回放次数、回放速率和根据时间范围回放总线数据 |

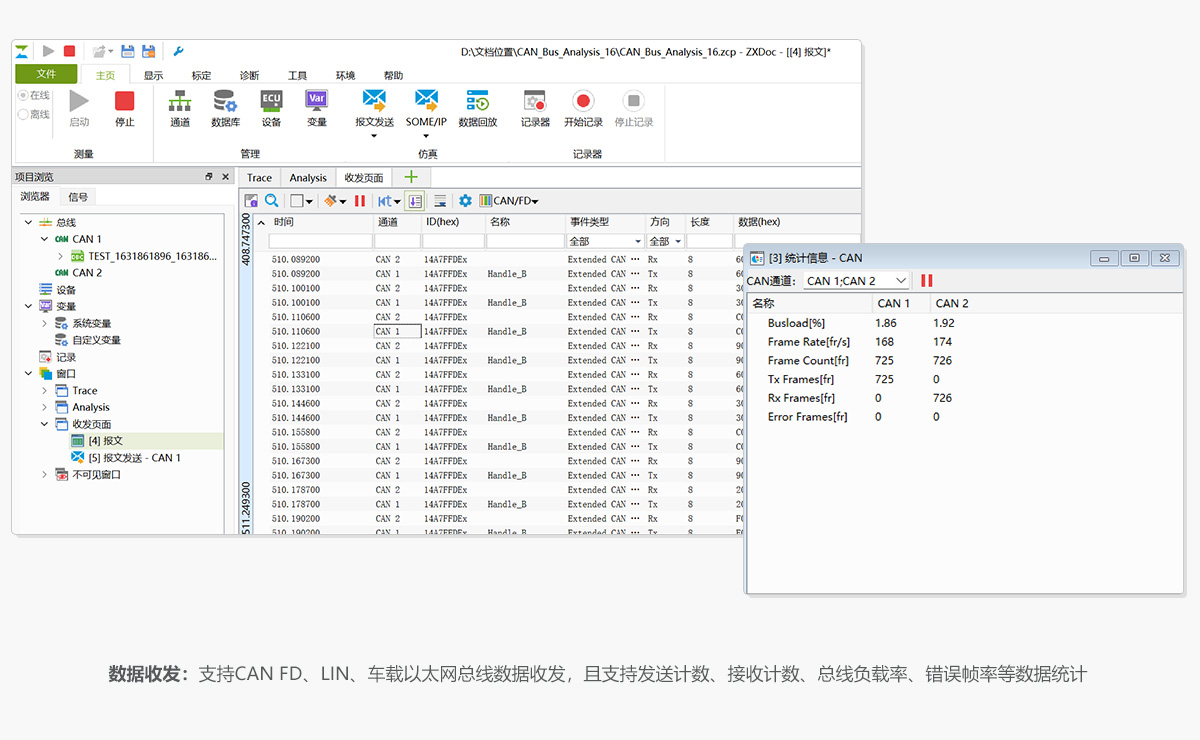

| 报文数据统计 | 支持查看总线通讯正确报文帧数量和错误帧数量 |
| 总线利用率 | 支持查看当前总线通讯利用率，了解总线负载 |

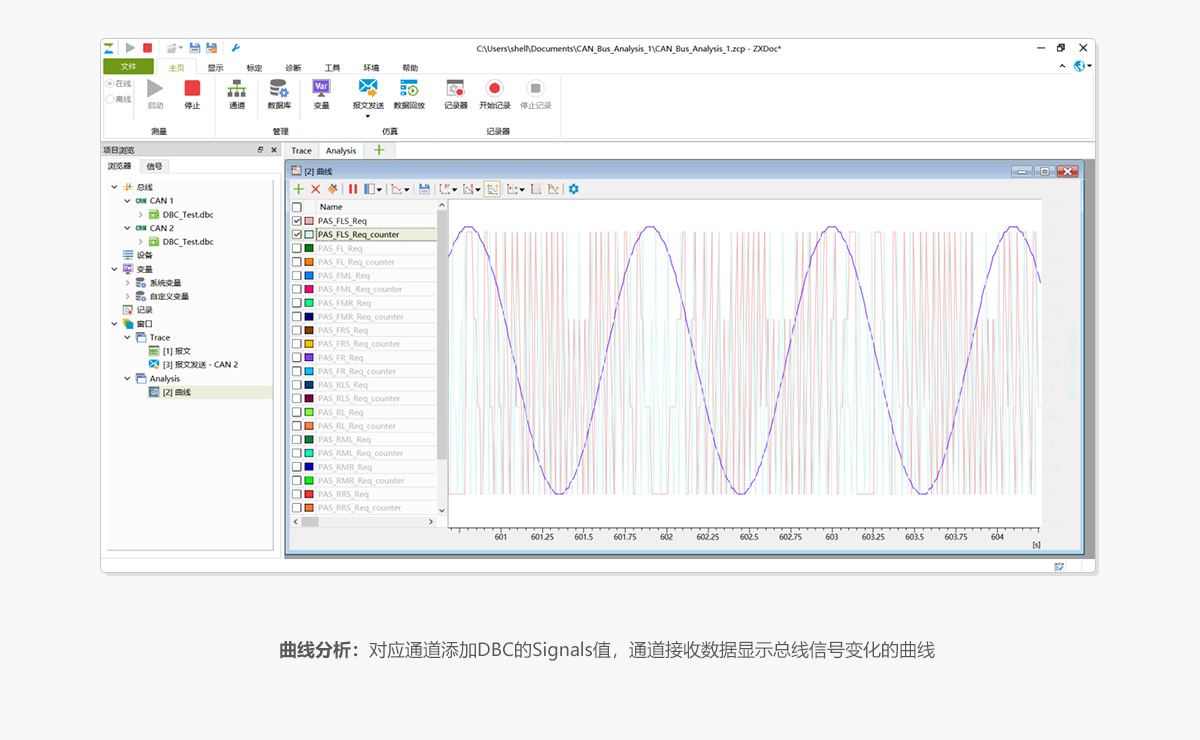

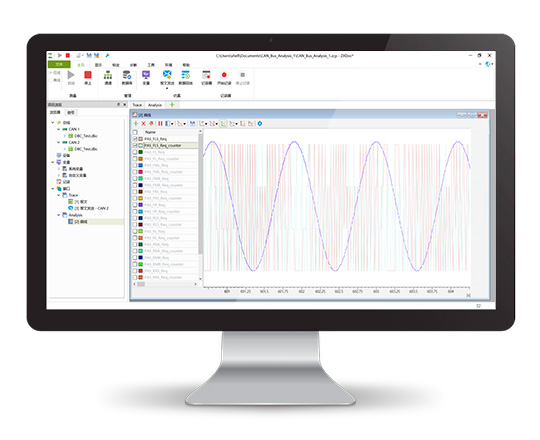

| 曲线分析 | 加载DBC/LDF文件，可实现CAN/CANFD/LIN总线数据曲线演示，总线数据变化一目了然 |
| E2E安全算法 | 支持导入E2E安全算法库 |

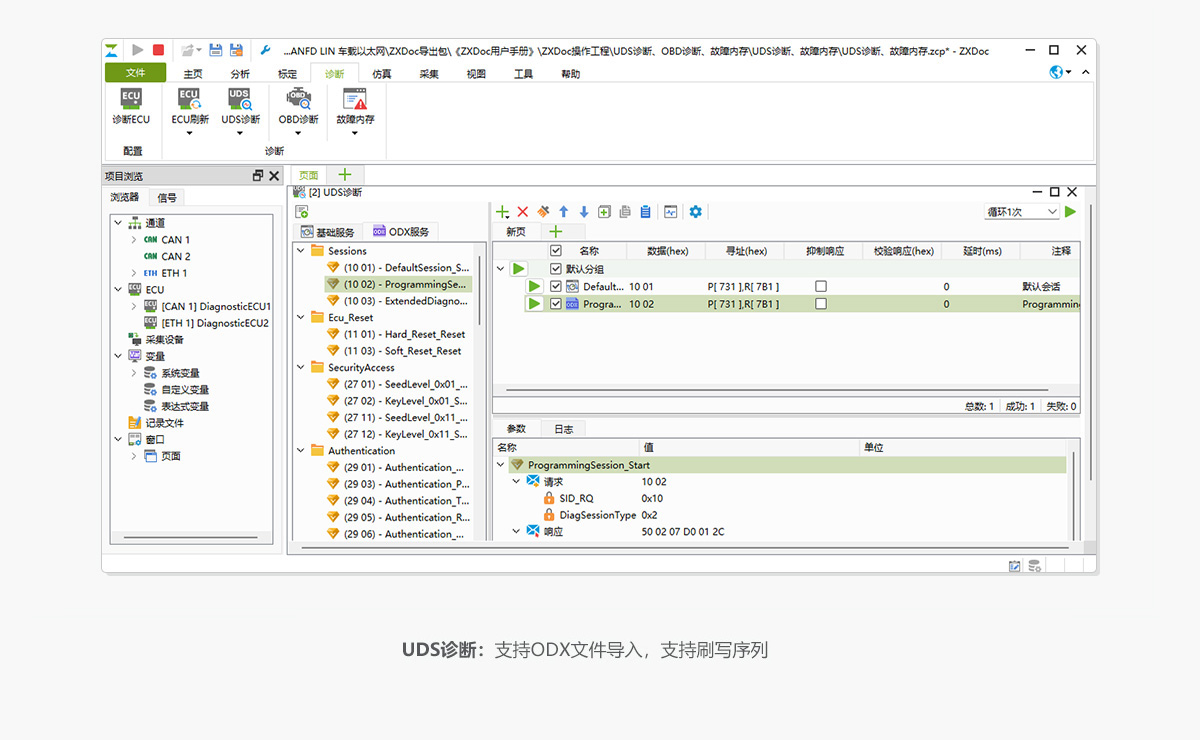

| UDS诊断 | 基于ISO-15765和ISO-14229协议，支持配置诊断参数和诊断服务，多帧发送，配置基于 UDS 的 Flash Bootloader,实现自动化诊断等，支持 ODX 文件 |

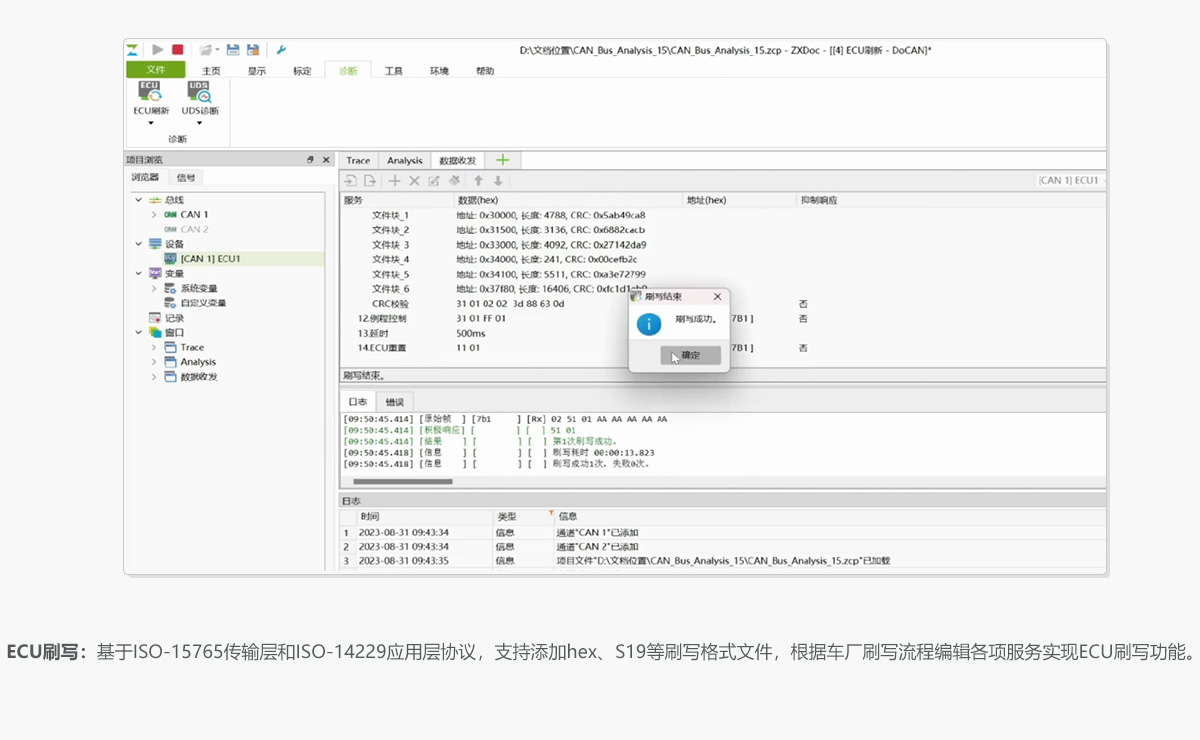

| ECU刷写 | CAN FD接口卡搭配ZXDoc，向 ECU发送软件和数据信息，实现 ECU 管理和软件更新。 |

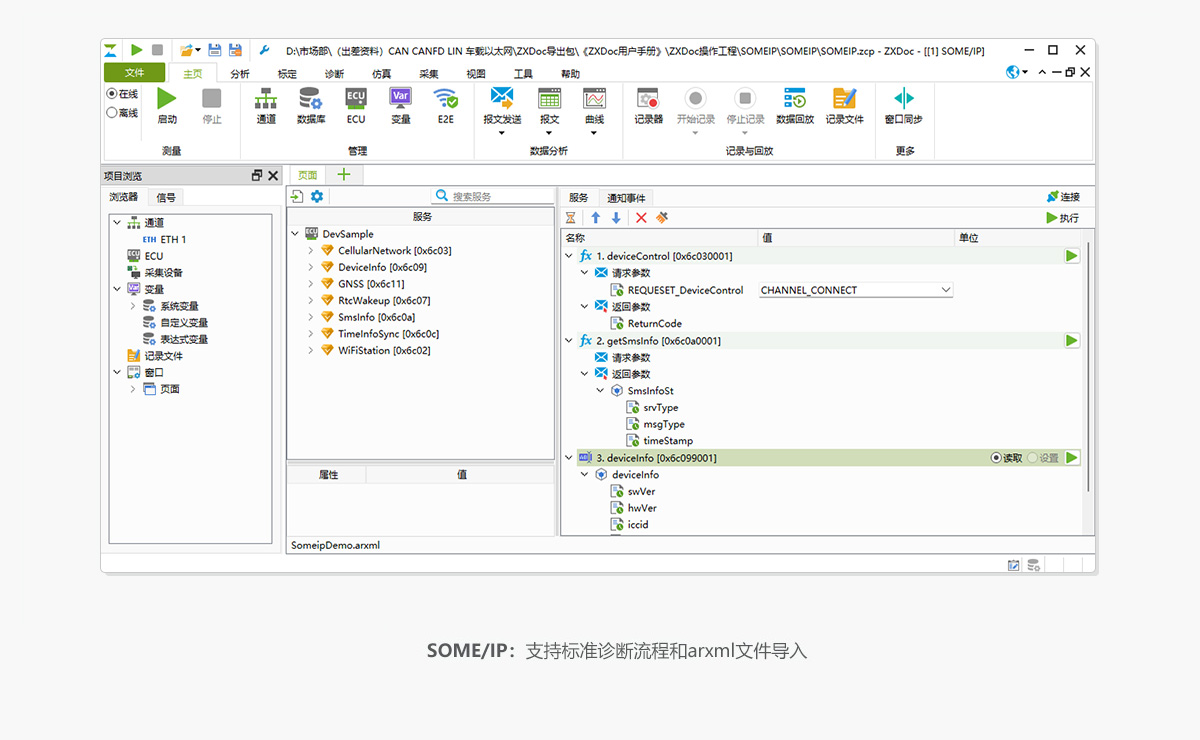

| SOME/IP | 支持标准诊断流程和arxml文件导入 |

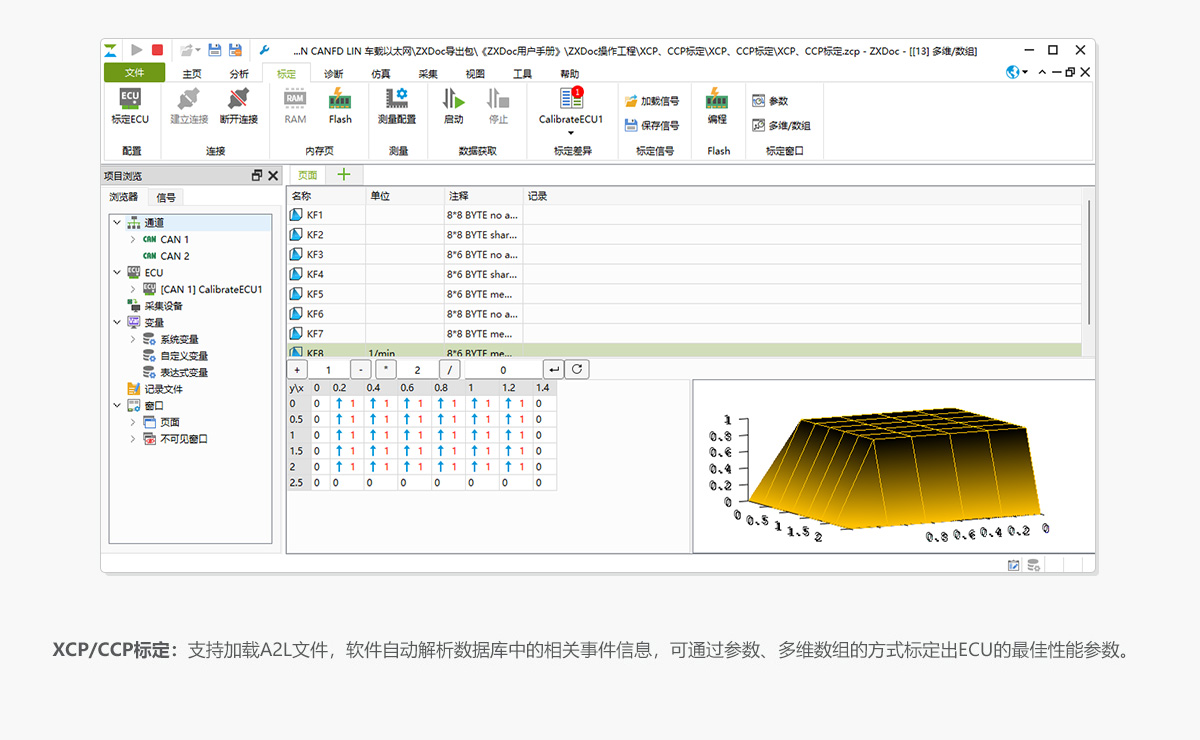

| XCP/CCP标定 | 支持导入A2L文件、标定参数管理、图形显示变量曲线等 |
| 图形面板 | 多样的COM控件列表，包含开关、记录器、指示灯、进度条、计量器等 |

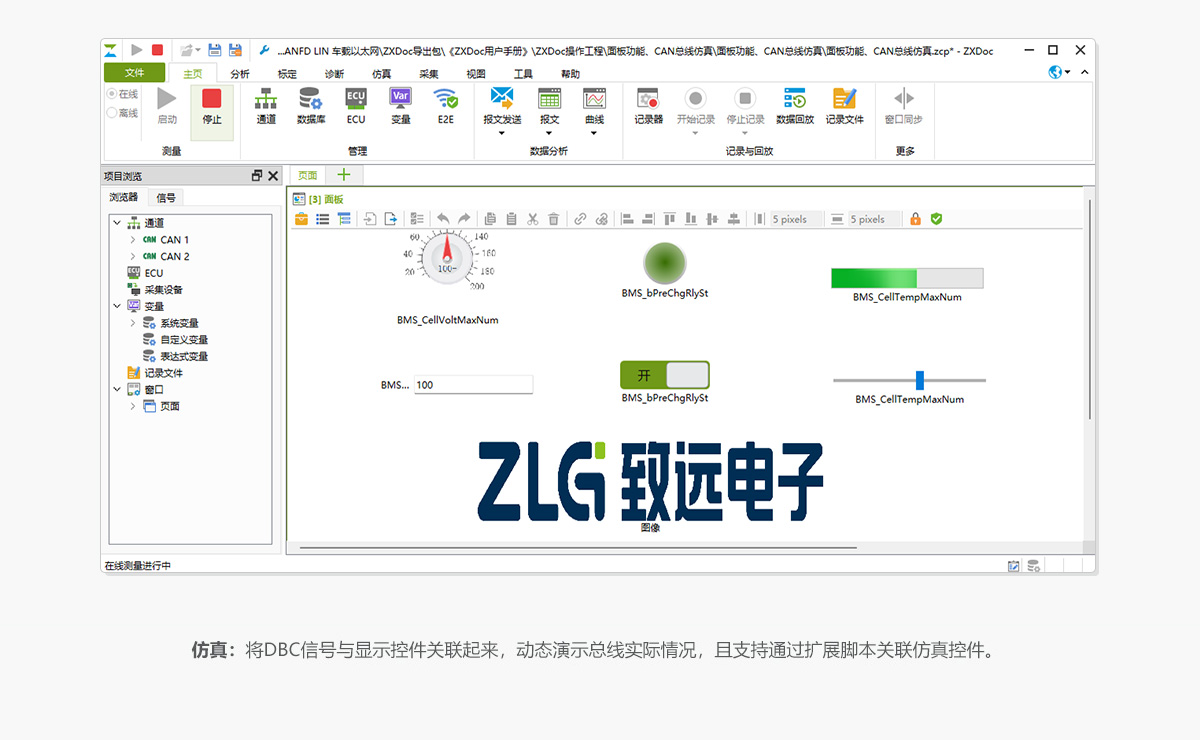

| 仿真 | CAN总线仿真/面板仿真，加载数据库直接选择需要仿真的节点 |

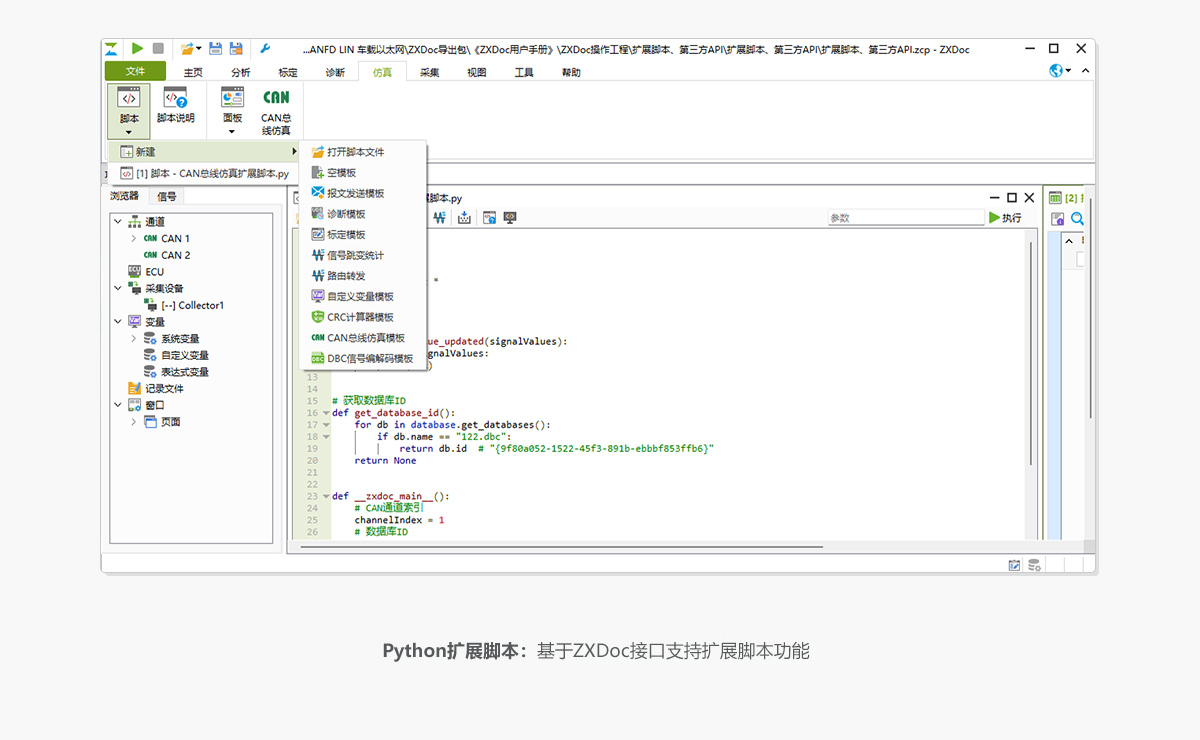

| 扩展脚本 | python |
| 第三方API | C++、python |
| 操作系统 | WIN7/8/10/11 |
