M6Y2C Cortex®-A7工控核心板
M6Y2C是一款工业控制核心板,采用NXP Cortex®-A7 800MHz主频的处理器，以先进的电源管理架构带来更低功耗。标配8路UART、2路USB OTG、2路CAN-Bus、2路以太网等接口；标配128/256MB DDR3和128/256MB NAND Flash、硬件看门狗；通过严格EMC和高低温测试，确保核心板在严酷的环境下稳定工作。
- TI
- M62xx 1.4GHz,3路CAN FD,2路千兆,9路串口
- M6442 1.0GHz,5路TSN千兆网口,支持EtherCAT,GPMC
- M65xx 1.1GHz,扩展18串口或6路千兆网口
- M335x-T 800MHz,6串口,双网口,双CAN
- A3352系列无线IoT核心板 800MHz,WiFi,蓝牙,RFID
- NXP
- M6Y2C 800MHz,8串口,双网口,大容量
- A6G2C系列无线IoT核心板 528MHz,ZigBee,
Mifare,WiFi,蓝牙 - A6Y2C系列无线IoT核心板 800MHZ,8串口,WiFi,蓝牙
- M6G2C 528MHz,双网口,8串口,双CAN
- M6708-T 双核/四核,800MHz/1GHz,专注多媒体
- 瑞芯微
- M3568 四核A55,2GHz,NPU,GPU,VPU
- M3562 四核A53,1.8GHz,1.0 TOPs NPU
- M1808 双核A35,1.6GHz,AI核心板,3 TOPs NPU
- M1126 四核A7,1.5GHz,2.0 TOPs NPU
- 先楫
- MR6450/MR6750 15路串口,4路CAN FD,2路千兆
- 芯驰
- MD9340/MD9350 真多核异构A55+R5,1.6GHz,
2路千兆,4路CAN FD - MD9360 六核 Cortex®-A55,1.6GHz,2路千兆,4路CAN FD

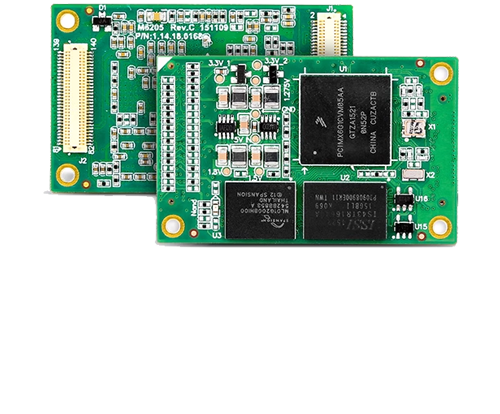

M6Y2C核心板（连接器版本）
800MHz主频，8串口，双网口，双CAN

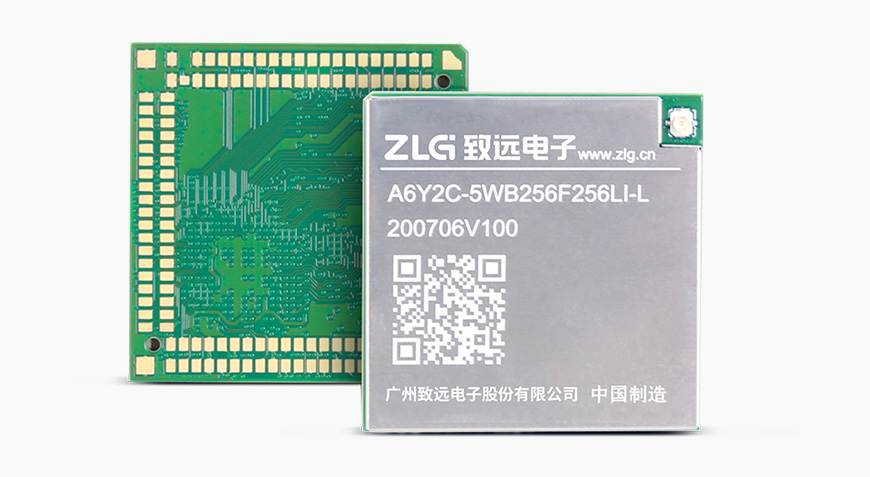

M6Y2C核心板（LGA版本）
低功耗、高性能、外设资源丰富
选型表
| 产品名称 | M6Y2C-128F128LI-T | M6Y2C-256F256LI-T | M6Y2C-512F512LI-T | M6Y2C-512F4GLI-T | M6Y2C-128F128LI-L | M6Y2C-256F256LI-L | M6Y2C-512F512LI-L |
| 处理器 | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL | NXP Cortex®-A7 i.MX6ULL |
| 主频 | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz |
| 操作系统 | Linux | Linux | Linux | Linux | Linux | Linux | Linux |
| 内存 | 128M DDR3 | 256M DDR3 | 512M DDR3 | 512M DDR3 | 128M DDR3 | 256M DDR3 | 512M DDR3 |
| 电子硬盘 | 128M Nand Flash | 256M Nand Flash | 512M Nand Flash | 4G emmc | 128M Nand Flash | 256M Nand Flash | 512M Nand Flash |
| 电阻触摸屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 | 支持四线式电阻屏 |
| 电容触摸屏 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| 最高显示分辨率 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 |
| 图形加速 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| LCD接口（RGB） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| VGA接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| LVDS接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| UART | 8路（含1路调试串口） | 8路（含1路调试串口） | 8路（含1路调试串口） | 8路（含1路调试串口） | 8路（含1路调试串口） | 8路（含1路调试串口） | 8路（含1路调试串口） |
| 以太网 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 |
| CAN_bus | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| USB OTG | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| IIC | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| SPI | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） |
| GPIO | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） |
| PWM | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| ADC | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 |
| CSI | 1路（复用） | 1路（复用） | 1路（复用） | 1路（复用） | 1路（复用） | 1路（复用） | 1路（复用） |
| 功放功率 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| RTC时钟 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 独立硬件看门狗 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 供电电压 | 5V | 5V | 5V | 5V | 5V | 5V | 5V |
| 机械尺寸 | 30mm*48mm | 30mm*48mm | 30mm*48mm | 30mm*48mm | 40mm*40mm | 40mm*40mm | 40mm*40mm |
| 环境测试 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
| 评估套件 | EPC-6Y2C-L(板载核心板M6Y2C-256F256LI-T) /M6Y2C-EV-Board (不含核心板) | A6Y2CL-EV-Board（板载A6Y2C-5WB256F256LI-L） | |||||
| 在线购买 | 购买 | 购买 | 购买 | 购买 | 购买 | 购买 | 购买 |

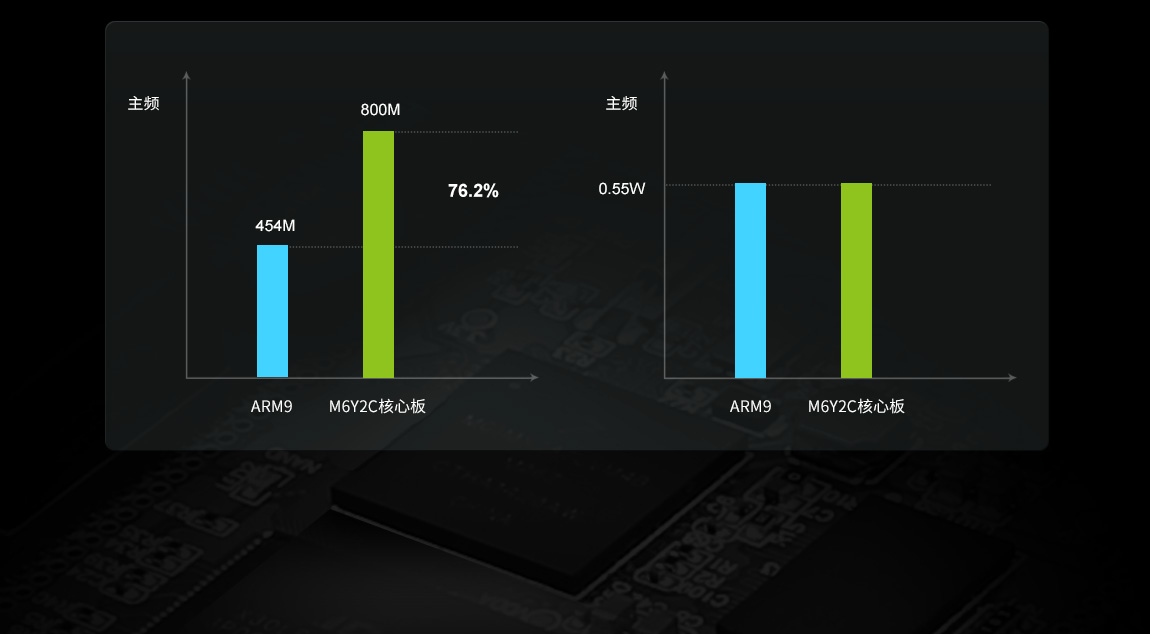

低能耗，高主频
M6Y2C工控核心板相比于Arm9™系列核心板的功耗相同，主频提高76.2%。

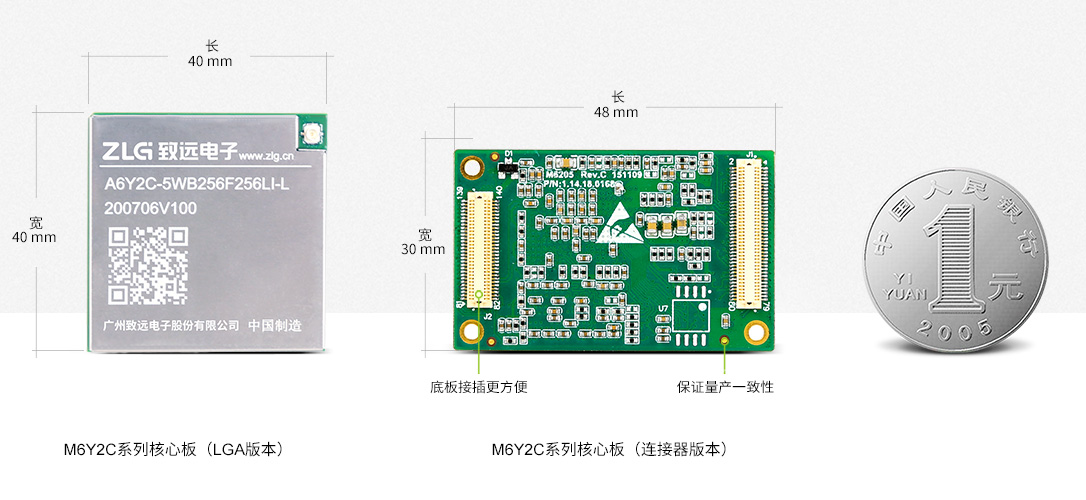

小体积，应用更加灵活
6层PCB沉金工艺打造30*48mm/40*40mm尺寸，仅两枚一元硬币大小，采用的进口广濑连接器/LGA封装，扣合紧密牢固。
音频解码，数字摄像头
无需外扩声卡，细腻音乐直接输出，信手聆听花开，集成CMOS传感器接口，支持数字/模拟摄像头，留住点滴精彩。

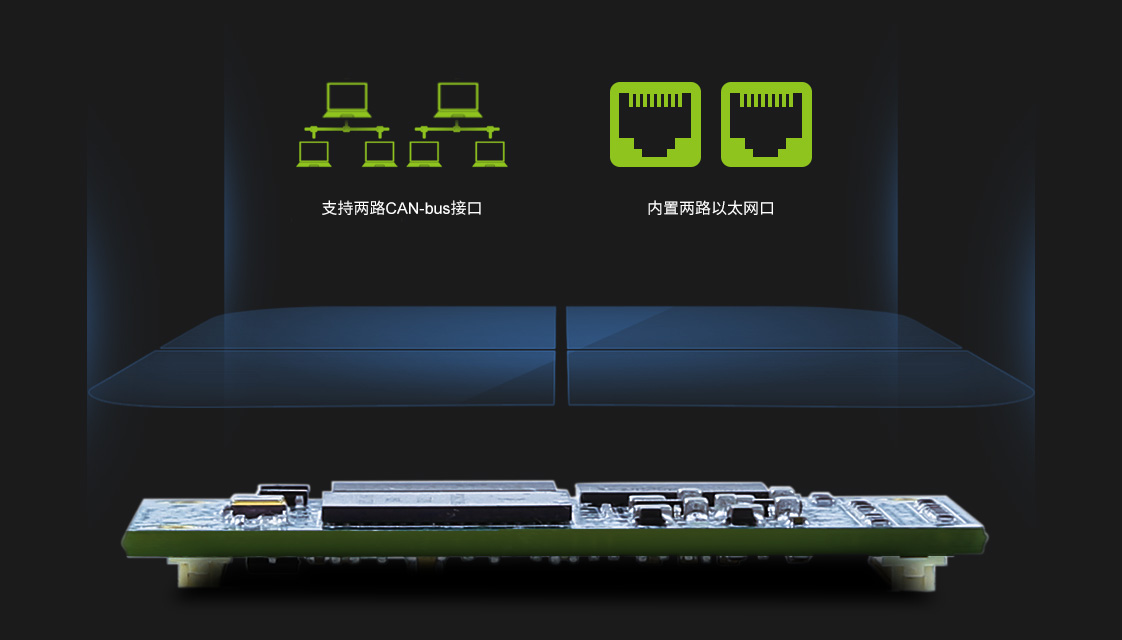

双路CAN总线、双路以太网
集成两路高实时性的CAN-bus接口，双路以太网可实现双网冗余，给网络双重保险。
串口王——业内功能集成的8路UART
可将传感器、北斗导航、GPGS、智能仪表、蓝牙通信、微型打印等多达8种外部设备集于一体，更多选择创造更多可能。
搭配ZWS物联网云平台，快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台，让设备实现智能化升级，支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
