典型应用

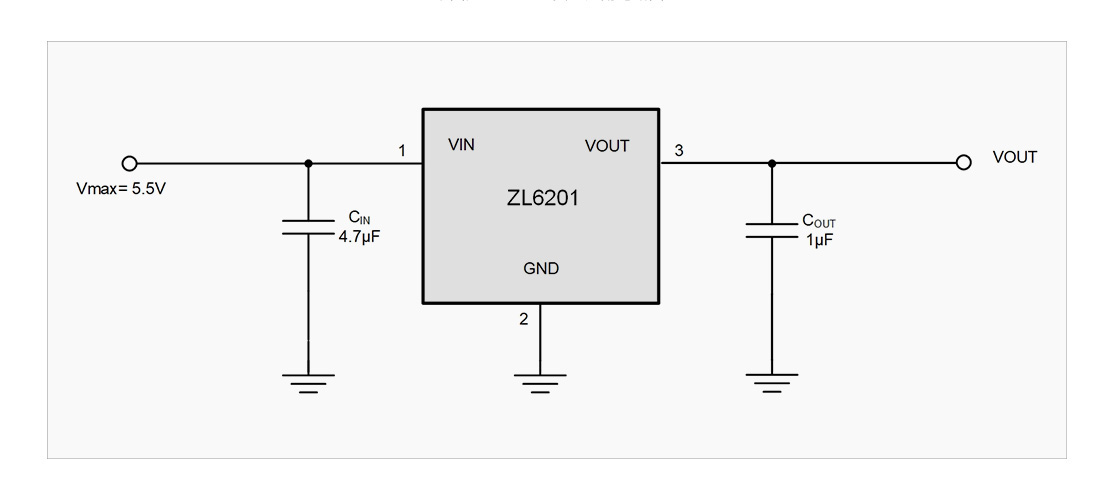

下图是ZL6201的典型应用电路图：
ZL6201

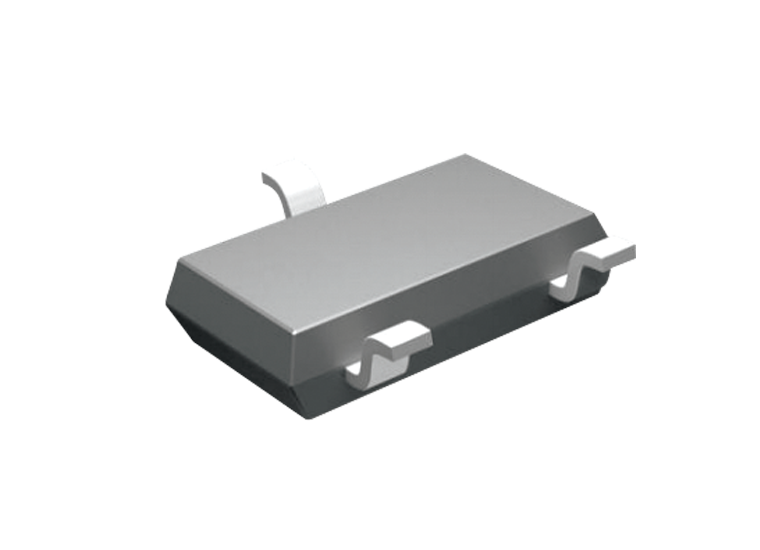

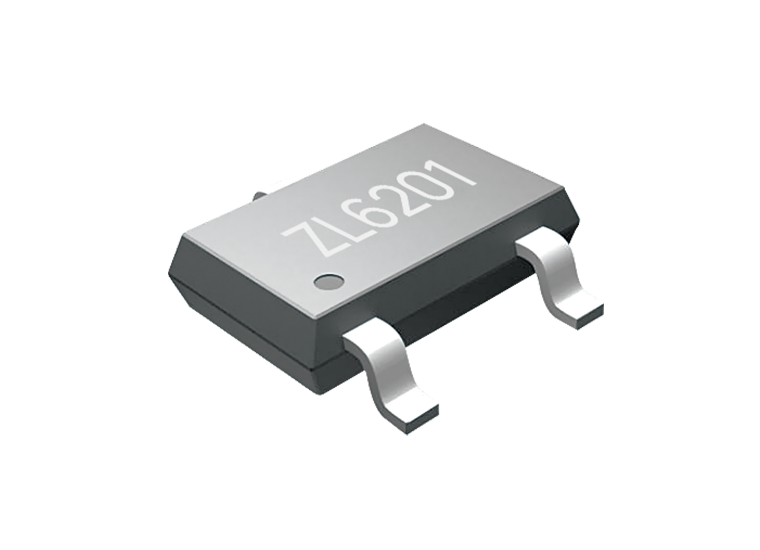

ZL6201是一款超低功耗的100mA低压差线性稳压器，具有良好的线性调整率和负载调整率，包含过流保护，短路保护等功能。典型静态电流不超过1.8uA，芯片采用SOT23-3封装，并提供多种输出电压型号可供选择。

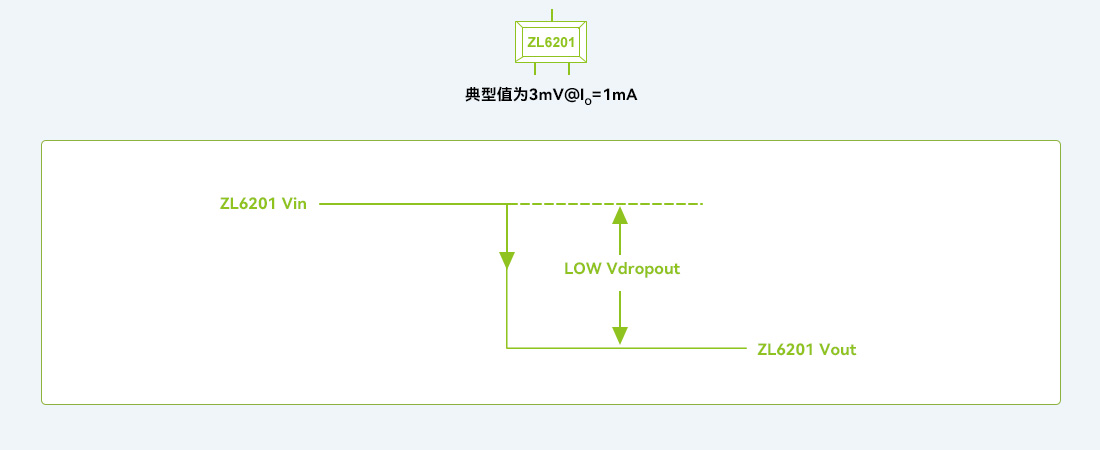

低压差
ZL6201芯片具有低压差特性，ZL6201典型值为3mV@IO=1mA。
低静态电流
ZL6201的静态电流典型值为1.6μA，非常适合于低功耗场合。
集成多种保护功能
ZL6201具有欠压、过流、过温和短路的保护功能。
产品选型
| 产品型号 | 输出电压(V)【注】 | 顶层丝印 | 封装类型 | 颗/盘 | 湿敏等级 |
|---|---|---|---|---|---|
| ZL6201A18S3 | 1.8 | BAXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A28S3 | 2.8 | BKXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A30S3 | 3.0 | BMXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A33S3 | 3.3 | BPXX | SOT23-3 | 3000 | MSL-3 |
注：其他输出电压可接受芯片定制。
