常规应用

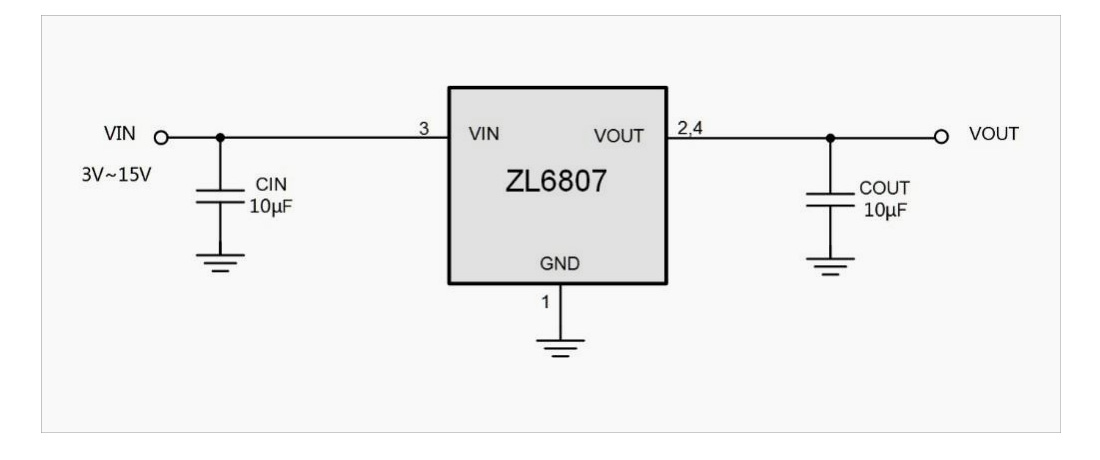

如下图是ZL6807的典型应用电路图。
ZL6807

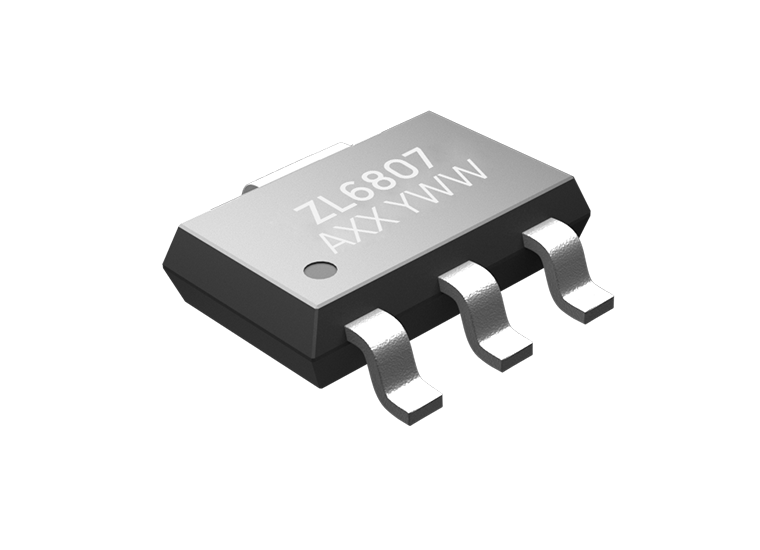

ZL6807是一款宽压输入700mA线性稳压器，具有高精度电压输出、良好的线性调整率和负载调整率，并且具有高电源抑制比,较低的静态功耗，适用于18V以下的供电设备。内置快速放电电路、欠压保护、过流保护、短路保护和过温保护等保护功能，采用SOT-223封装并提供多种电压可供选择。

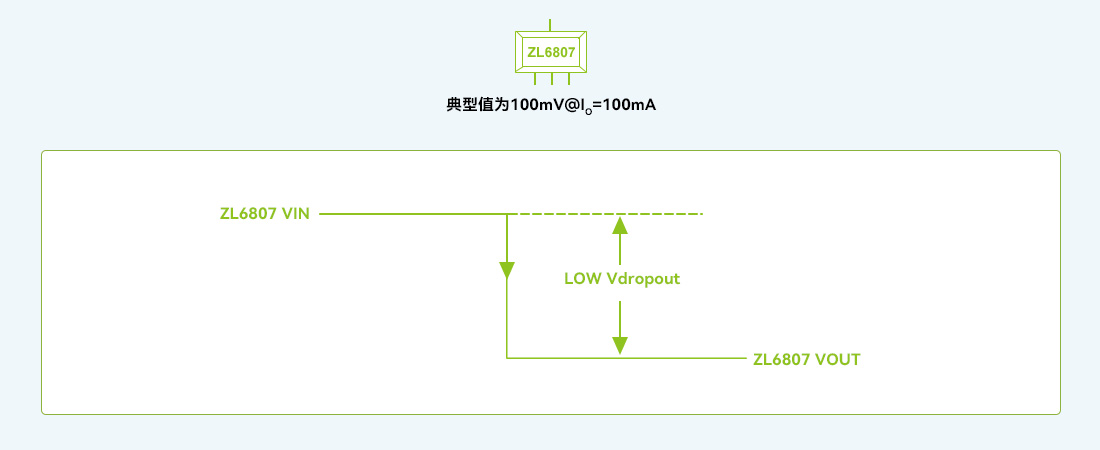

低压差
电气特性
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| VOUT-ACC | 初始输出电压精度 | -1 | +1 | % | ||
| VOE | 输出电压 | IOUT=600mA | 0.98×VOT | VOT（注4） | 1.02×VOT | V |
| VR-LINE | 线性调整率 | VIN=VOUT+1.5V~18V IOUT=70mA | 0.32 | % | ||
| VR-LOAD | 负载调整率 | IOUT=μA~600mA | 0.69 | mA | ||
| VUVLO | 欠压关断阈值 | 3 | mA | |||
| IOUT_MAX | 最大输出电流 | VIN=5V Ta=25℃ | 700（注5） | μA | ||
| IOCP | 过流保护电流 | VIN=VOUT+2.5V~18V I OUT from 0 to 1.2A | 1000 | mA | ||
| ISS | 静态电流 | IOUT=0 | 65 | mV | ||
| ISC | 短路电流 | VOUT=0V | 300 | |||
| VDROP | 压差（注6） | IOUT=600mA | 1200 | dB | ||
| IOUT=100mA | 100 | |||||
| PSRR | 纹波抑制比 | IOUT=1mA，f=1kHZ | 600 | Ω | ||
| ROUT-SH | 关断输出电阻 | 100 | ||||
| TSD | 热关断温度 | 140 | 160 | ℃ | ||
| THYS | 热迟滞温度 | 20 | ℃ |
产品选型
| 产品型号 | 输出电压(V)【注】 | 顶层丝印 | 封装类型 | 颗/盘 | 湿敏等级 |
|---|---|---|---|---|---|
| ZL6807A18S2 | 1.8 | ZL6807 A18 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6807A30S2 | 3.0 | ZL6807 A30 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6807A33S2 | 3.3 | ZL6807 A33 YWW | SOT-223 | 3000 | MSL-3 |
注：其他输出电压可接受芯片定制。
