ZDS2022示波器百集实操视频之88:频率搜索功能

大家好,之前我们在第83期百集实操视频中与大家共享了ZDS2022示波器的正占空比搜索功能,事实上,ZDS2022示波器具有强大的搜索功能,其中包含了边沿、脉宽、上升/下降时间、周期/频率、占空比和欠幅多种类型,均采用全硬件搜索,速度非常快!

对于频率这样一种常见的测量指标,ZDS2022示波器不仅可以应用自动测量参数和硬件频率计功能将其测量出来,还能应用全硬件搜索功能将符合设置条件的频率波形搜索出来。

本期视频就与大家分享下ZDS2022示波器的频率搜索功能。

我们向ZDS2022示波器输入一个调频信号,调制信号频率为100Hz,载波信号频率为100KHz。之前在我们的ZDS2022示波器百集实操视频中的第67集与大家共享了该调频信号的FFT分析功能,在样本点数高达4Mpts的环境下观察了调频信号的频率分布,在第70集中一键切换示波器的色温模式,从视觉上直观地了解到调频信号的频率分布。今天我们要在调频信号中搜索出符合设定条件的频率波形。

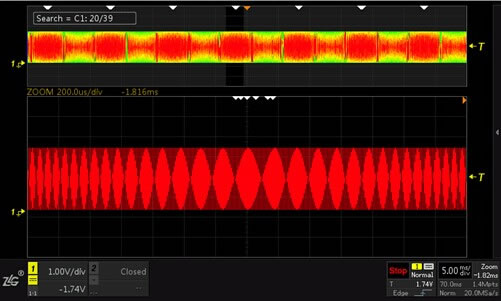

图1 频率搜索

一键【Persist】键,切换到色温显示模式,暖颜色波形代表出现概率大的波形,冷颜色波形代表出现概率小的波形。转动水平时基档位旋钮,将水平时基档位设为5ms/div,按下【Measure】键,在搜索设置中打开搜索使能,选择正确的信源,选择周期/频率搜索模式,搜索类型设为频率,限定符我们选择在一定的频率范围内,小于值设为124KHz,按下一页软键,大于值设为122 KHz,在屏幕左上方就会看到一个搜索结果条,按下【Single】键,一键【ZOOM】放大,按下导航浏览键,准确定位搜索结果,减小水平时基档位,我们在放大区就可以清楚得看到搜索结果,此时屏幕放大区中央信号波形的频率就处于我们所设置的122 KHz到124KHz的范围。

ZDS2022示波器频率搜索功能,帮助您从另一个角度分析信号,定位非常精准,搜索高效率,赶紧试一试吧,真的好神奇!
