生产线的电流失真(THD)测试!

随着产线自动化趋势的不断发展,对产线产品的测试测量仪器也提出了越来越高的要求!为什么一般市面上的测量仪器不能满足测试要求呢?生产线的测试测量难点到底在哪里呢?

一、测量难点

1、测试产品电流信号谐波的实时性。一般的功率计因采用较老的设计架构,数据处理能力不强,导致测量数据显示有严重的滞后现象,影响生产线的处理时间。

2、测试产品电流信号谐波的准确性。由于待测产品中电流的各次谐波含有率不同,有的高次谐波容易引起谐波电流本身的抖动,为了精确测量各次谐波,必须使用高带宽、高采样率、精确的测量仪器才能真实反映实际信号的谐波特性。

二、解决方案
1、100ms数据刷新率,缩短处理周期,提高生产线生产效率

致远电子PA300系列功率计能够以最快100ms的更新周期,更快采集谐波、谐波失真及电压、电流等数据。

PA300系列功率计采用了高性能浮点DSP+FPGA双核处理架构。能高速处理信号的数据的采集、处理及显示。极大的缩短测量处理周期,大大提高生产线生产效率!

图1 DSP+FPGA双核处理架构
2、电流失真(THD)测试

PA300系列功率计采用了纯硬件模拟滤波器与锁相环技术,谐波测量功能完全符合谐波测量国际标准IEC61000-4-7:2002,根据基波频率,电压、电流分别可测量到最高50次谐波,不论是总谐波畸变率 (THD),还是基波成分、各次数的谐波含量、相位差、含有率等均可测量。另外,谐波分析次数的上限值可在2次~50次之间自由设置,即使是对 THD 运算上限次数有规定的场合也可按照其规格进行运算。根据测量结果可精确评估生产线生产质量。

3、高精度功耗测量:0.1%

同时标配丰富的通信接口,USB、GPIB、RS-232和以太网,您可以将测量数据通过这些接口上传至PC端进行监测和实时分析。

USB、GPIB、RS-232和以太网,您可以将测量数据通过这些接口上传至PC端进行监测和实时分析。

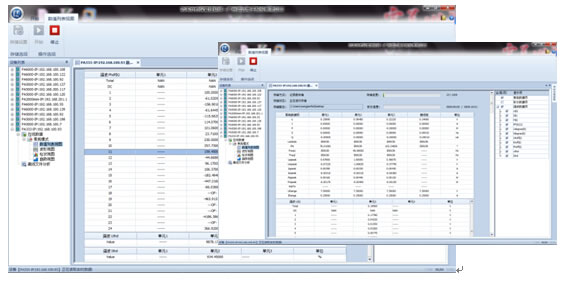

图2 PAM上位机软件测量分析
4、U盘快速导入配置参数,提高参数设置效率

PA300系列功率计具有参数配置的导入导出功能,可使用U盘等外部存储器快速复制参数配置,提高效率的同时保证参数配置的一致性,来减少用户重复设置出错的可能性,为您提供更加可靠的测量结果!

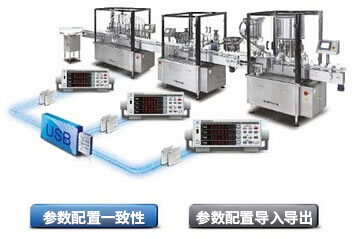

图3 PA300系列功率计支持参数配置一致性
三、总结

在生产线上,测试产品电流谐波具有很大的意义。根据电流谐波的次数及含有率的分析,分析该产品是否工作异常,硬件结构是否合理,稳定性是否达标,对电源供电网络的影响等,可以进一步评估产品的性能。PA300系列功率计针对生产线上的电流失真问题,为您提供了完美的解决方案,高效可靠,值得选择!
