PA3000功率分析仪—低电压穿越测试

助力盛弘电气一次性顺利通过低电压穿越测试

7月,盛弘电气光伏逆变器成为国网电科院国家能源太阳能发电研发(实验)中心成立以来国内第二家一次性顺利通过低电压穿越全功

通常的电流传感器/互感器是把大电流转换为同频同相的小电流以便于测量或是隔离。PA功率分析仪支持以下类型传感器器:分流式电流传感器、钳式电流传感器(电压输出型)、钳式电流传感器(电流输出型)、CT(电流互感器)。

能测试的企业。研发生产的SW系列光伏逆变器效率高达96.8%,具备低电压穿越的能力,同时实现主动与被动检测相结合以防止孤岛效 应。因此需要更快运算速度、更高性能的电参数测量仪器进行测量。

PA3000功率分析仪高达128次谐波次数完全实现SW系列光伏逆变器THDi含量低至0.5%的测试要求。同时,以10ms行业最快数据 刷新速度,保证了瞬态值测量的精确度;独有的“数据存储回放”功能记录并重现电压电流短时间多变化的瞬态数据,为“低电压穿 越”和“孤岛保护”试验提供了精确可靠的测试数据,助力深圳盛弘电气一次性顺利通过低电压穿越全功能测试。


10ms行业最快数据刷新速度

光伏逆变器行业内使用的电参数测试仪普遍采用本地总线数据传输方式,最高 只能实现50ms的数据刷新速度,无法解决“低电压穿越”短时间参数测量问题, 导致效率值不精确。PA3000功率分析仪的FPGA+DSP架构保证数据运算处理更及 时,同时采用了传输速度高达2.5Gb/s的PCIE通讯方式,实现10ms行业最快数据刷 新速度,观察更细致,为盛弘电气光伏逆变器通过“低电压穿越”试验提供保障。

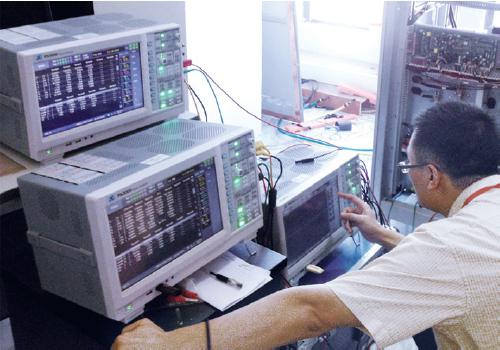

测试现场

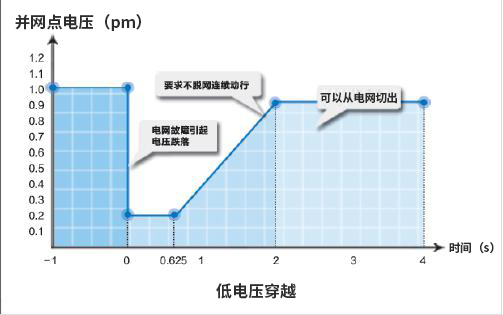

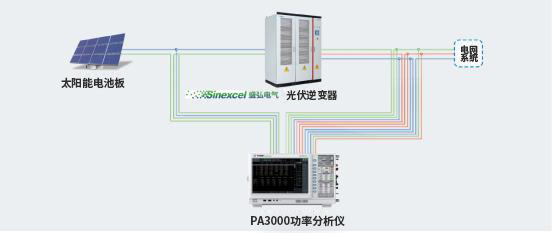

低电压穿越(LVRT)测试

独有的“数据存储回放”功能

光伏逆变器“低电压穿越”和“孤岛保护”试验关注时长<2s,因此要对2s内 的电参数变化测量情况了如指掌。PA3000功率分析仪开辟了“数据缓存区,”可以 实时存储并回放40s内所有电参数变化波形和数值,可记录并重现电压电流短时间多 变化的瞬态数据,为评估光伏逆变器功率补偿提供了强有力的数据支撑。

高达128次谐波分析

盛弘电气SW系列光伏逆变器最高效率达96.8%,电流谐波畸变率低至0.5%, 这就要求电参数功率分析仪能测量输入输出功率值以及微小的谐波含量。PA3000功 率分析仪谐波分析高达128次,能够更完整、更真实的呈现出谐波含量与畸变率,而 一般的设备最高只能做到50次或100次谐波分析。PA3000“显微镜式”的谐波测量 模式精确测量电流谐波含量,获得客户的高度认可。
