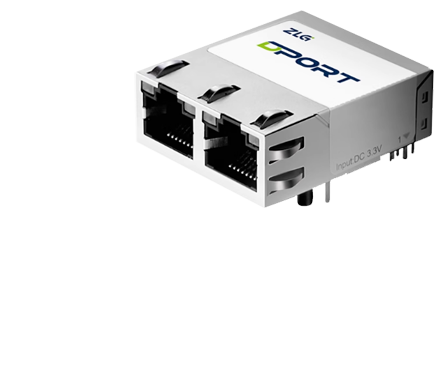

国内首创集成式EtherCAT从站模块
DPort-ECT系列
四合一集成式设计，快速开发EtherCAT从站
DPort-ECT系列是四合一集成式EtherCAT从站模块，将 ESC 芯片、PHY芯片、网络变压器、RJ45插座高集成度封装。用户只需MCU控制SPI通信接口与从站配置引脚，轻松实现EtherCAT从站开发。
高速传输，低延迟通信
DPort-ECT系列设计依照EtherCAT协议标准，数据传输快，通信延迟低，同步精度高，具有卓越的实时性能。

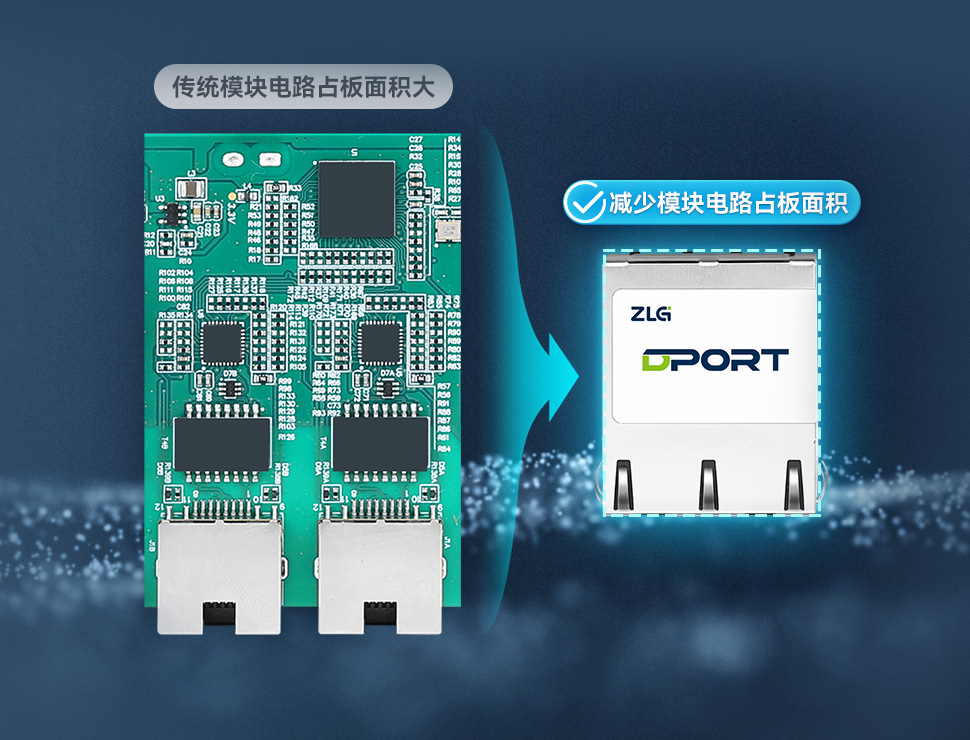

小体积
DPort-ECT系列模块体积小巧，集成度高，能够减少模块电路占板面积，大大降低系统的复杂性和成本。
工业级设计，高可靠性

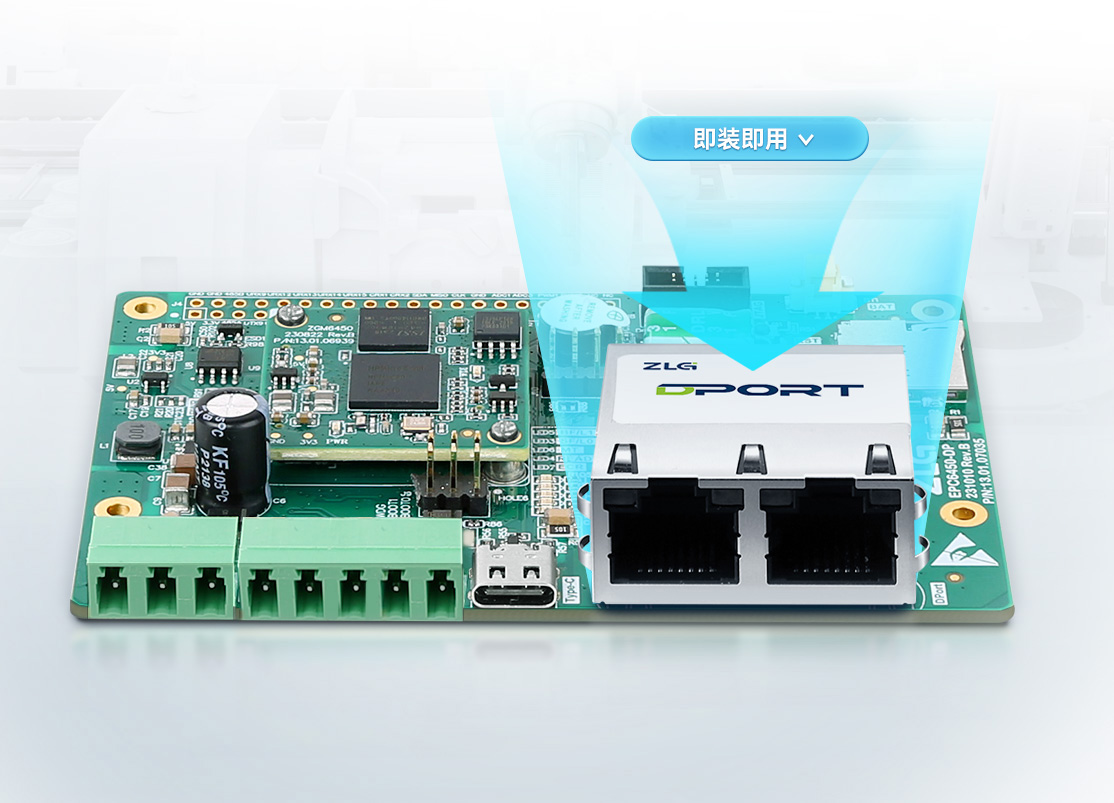

简单部署，易于使用
参数表
| 产品型号 | DPort-ECT | DPort-ECT-Pro |
|---|---|---|
| 网口数量 | 2 | 2 |
| 主控接口 | SPI(时钟频率支持最高20MHz) | SPI/QSPI(时钟频率支持最高80MHz) |
| 接口电平 | 3.3V | 3.3V |
| 速率 | 10/100Mbps自适应 | 10/100Mbps自适应 |
| 供电电压 | 3.3V±3% | 3.3V±3% |
| DC抖动 | ≤15ns | ≤15ns |
| 工作温度 | -40℃~+85℃ | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ | -40℃~+85℃ |
| 相对湿度 | 5%~90%（非冷凝） | 5%~90%（非冷凝） |
| 电磁兼容 | 静电放电抗扰度试验：4级 雷击（浪涌）抗扰度试验：3级 电快速瞬变群脉冲抗扰度试验：3级 射频场感应的传导骚扰看扰度试验：10V | 静电放电抗扰度试验：4级 雷击（浪涌）抗扰度试验：3级 电快速瞬变群脉冲抗扰度试验：3级 射频场感应的传导骚扰看扰度试验：10V |
| 评估板 | EPC6450-DP（不含DPort模块）、EPC103-DP（不含DPort模块） | EPC6450-DP（不含DPort模块、仅支持SPI）、 EPC103-DP（不含DPort模块、仅支持SPI） |
