智能变电站二次回路检查利器

二次回路检查

在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等互相连接,对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。在系统联调或故障检修时,需要确认光纤链路连接正常,如保护/ 测控至MU、保护/ 测控至智能终端、MU 至交换机、交换机至网络记录分析装置等。使用DT6000 可以检查光纤网络化的智能变电站二次回路是否正常。

SV 回路测试

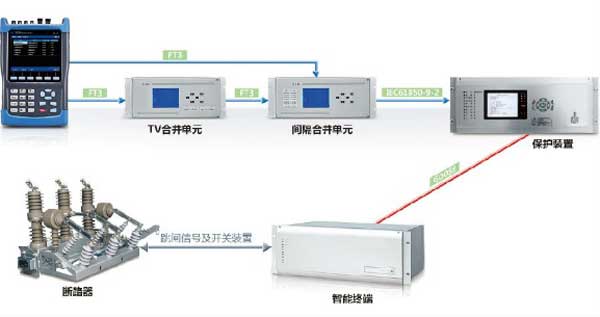

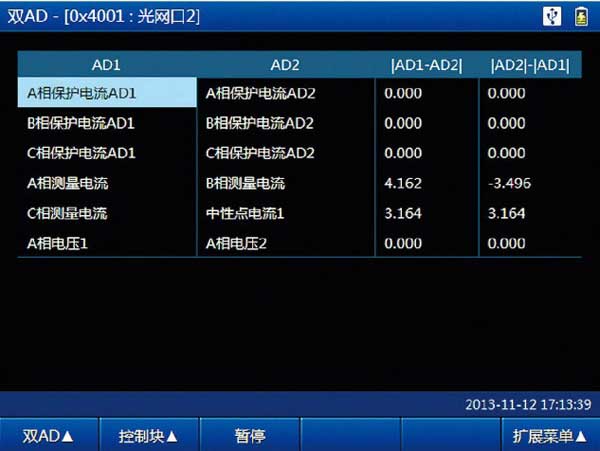

使用DT6000给合并单元提供数据,合并单元给保护装置提供采样值数据,电压合并单元、间隔合并单元以及保护测控装置之间按照工程应用连接。在保护及测控装置上分别记录保护采样值和测控采样值,分析比较采样值是否与DT6000 输出值一致,同时分析双AD数据处理是否正确以及电压电流之间的夹角是否正确。

整组联动测试

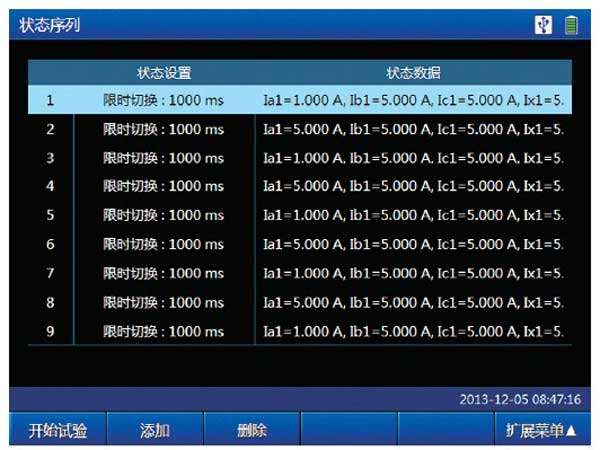

整组联动测试主要是测试从保护测控装置——智能终端——一次设备之间的回路正确性,采用模拟断路器代替一次设备,将其与智能终端用测试导线连接,使用DT6000 模拟各类故障,通过检查模拟断路器的动作行为来测试保护功能整组联动的正确性。
