智能终端单体测试

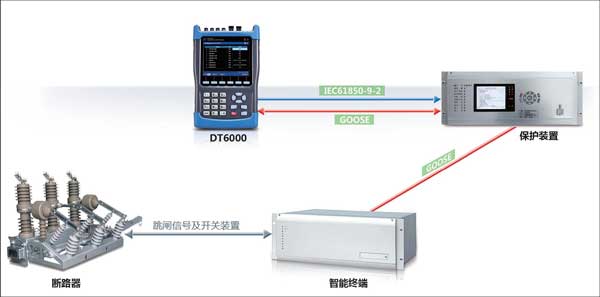

智能操作箱是数字化变电站一次开关设备的智能操作终端。它支持实时GOOSE 通信,通过与保护和测控等装置相配合能够实现对断路器、刀闸的分合操作,同时能够就地采集断路器、刀闸等一次设备的开关量信号。在现场调试和故障检修时,使用DT6000 可以验证智能终端GOOSE 收发是否正常,动作行为是否正常,测控保护装置与智能终端之间的跳闸回路是否正常。

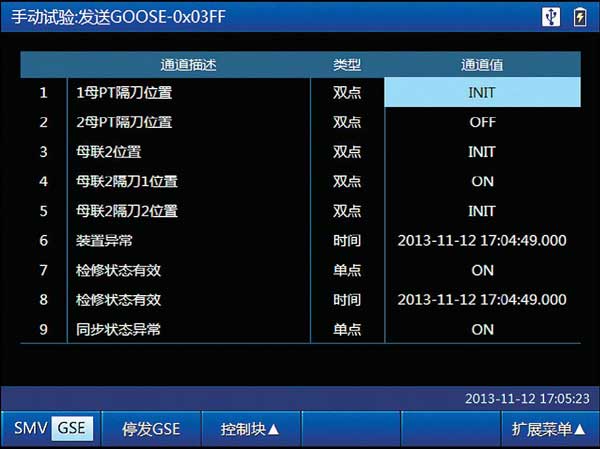

GOOSE 开入测试

利用DT6000 的GOOSE 发送功能,根据SCD 配置文件,按照虚端子列表的内容逐一发送相应的GOOSE 给智能终端,测试智能终端的相应开出硬接点以判断GOOSE 开入功能是否正确

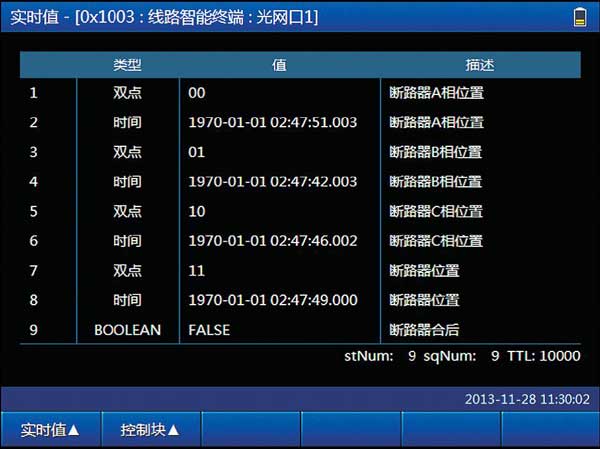

GOOSE 开出测试

短接或断开智能终端的相应开入硬接点,使用DT6000 接收智能终端的GOOSE 开出,验证智能终端是否正确接收和动作,如跳位、合位等位置信号输出是否正常。
