三相不平衡导致用电设备烧毁问题分析

引言


发电机在三相负荷不对称状态下运行时,会使转子产生附加损耗及发热,从而引起电机整体或局部升温,导致反向磁场产生附加力矩使电 机出现振动,产生三相不平衡现象。

实例

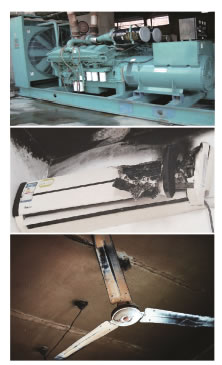

武汉某发电机组车间内,一台空调烧毁,配电室三相吊扇烧毁。


测试分析

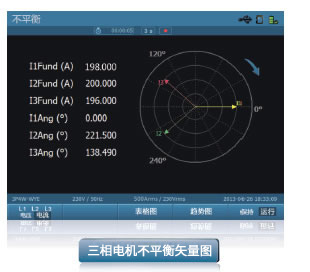

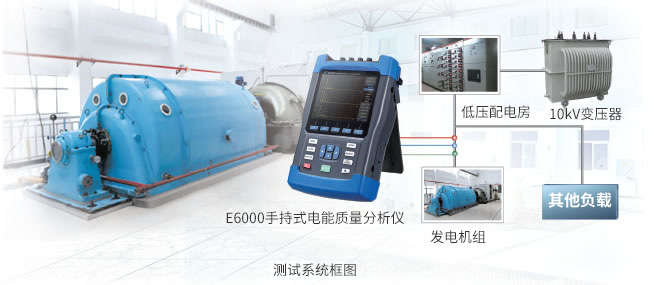

使用E6000 手持式电能质量分析仪对发电机组配电柜进行检测。结果显示, 现场电流负序不平衡度严重超限,其值为12.38%, 远超过国标规定值( 长时 2%,短时4%)。厂家找到专业电能治理公司对整个电路的负载分布及发电机 的实际功率进行分析,重新合理分布负载,使各相负载基本平衡一致,经过整 改最终不平衡度控制在国标要求范围之内,类似事故不再重现。

发电机组现场

实例总结

电压电流各相之间的不平衡会导致用电设备使用寿命缩短,加快设备部件更换频率,增加成本。广州致远电子股份有限公司推出的全系 列电能质量分析仪E6000/E6100/PQ3000/E8000/E8300 均具备独立的不平衡检测功能,通过设备可快速测量出电压、电流各序分量及不平 衡度,不平衡度测量精度可达到±0.5%,具备表格图、趋势图、矢量图等多种显示方式。三相不平衡检测功能可广泛应用于电焊机、点焊机、 大功率直流电机、中央空调、电气化铁路牵引站的测量。
