电信机房谐波导致电容器烧毁事件分析

引言


电信机房大量使用含有整流装置的UPS 设备,这些设备在工作中会产生谐波,导致电网谐波问题突出,用电系统电压、电流波形畸变严重, 配电设备温度上升过高等现象,严重影响设备的正常运行。

实例


山东某电信机房经常发生电容器烧毁,变压器高温发热,跳闸现象。


测试分析

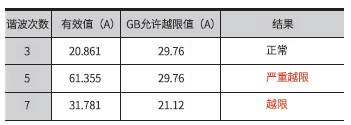

使用E6000 手持式电能质量分析仪对电信机房配电柜检测,测试数据显示该机房谐波污染严重,其中5 次、7 次谐波电流严重超标,5 次 谐波电流超出31.595A,7 次谐波电流超出10.661A。基于该测试数据治理厂家采用了有源滤波器进行了谐波治理,经过治理后谐波电流控制 在国标要求范围之内,烧毁电容器的事故再也没有重现。

实例总结


谐波污染是工业生活中较普遍的电能质量现象之一,一般会导致设 备发热,加速设备老化等问题,严重时则会引发事故,最终导致生命 财产受损。广州致远电子股份有限公司推出的全系列电能质量分析仪 E6000/E6100/PQ3000/E8000/E8300 均具备独立的谐波检测记录功 能,涵盖1~50 次谐波、间谐波、谐波子组、2K~10K 高次谐波检测分 析功能,同时具备谐波频谱分析、趋势分析等功能,几乎满足所有常规 谐波问题分析定位。谐波测量功能可广泛应用于对整流设备、铁路机车 负载、开关电源、逆变器、变频器、UPS 的测量。
