区域化电能质量监测应用

引言


随着坚强智能电网建设加快,电力系统规模不断扩大。非线性、冲击性、不平衡度负荷的日益增多,所引起的电能质量问题愈来愈严重。 规模化、区域化电能质量监测一直是电力系统领域的研究热点。

实例


作为中国某市生态城智能电网综合示范工程的重要组成部分:电能质量监测系统,该系统实时监测获取整个区域内的电能质量数据,及时 的掌握该区域电网电能质量水平,对整个电力系统的电能监测、管理和改善提供重要参考信息。整个监测系统分为三层:监测设备层、服务层 和客户层,系统结构如图所示。

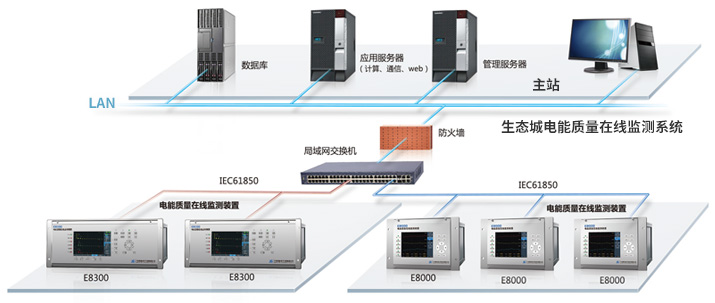

电能质量在线监测系统拓扑图

测试分析

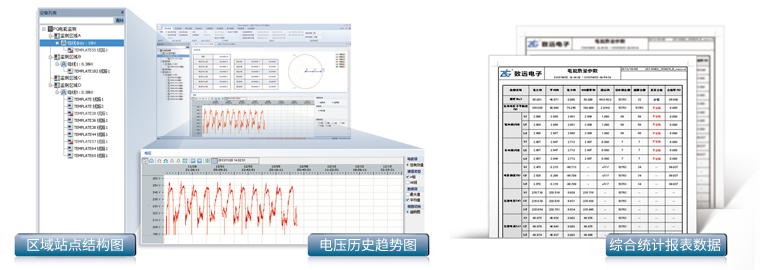

现场部署的为单回路电能质量在线监测装置E8000,该装置分布于各个监测点,对电能质量进行持续的监测,并将采集到的数据通过通 信网络传输到监测主站。监测点覆盖的范围主要包括:① 主网监测点;② 110kV 变电站10kV 母线;③ 电动汽车充电站及分布式电源接入点; ④ 其他非线性负荷接入点。最终通过整体电能质量在线监控实时有效的掌握该区域的电能质量问题,保证了该区域的配电用电的安全、高效。 电能质量在线监测系统评估数据如图所示。

实例总结

区域化或规模化电能质量在线监测需要系统级的方案来实现。越来越多的无人值守变电站需要采用自动化监测系统来远程、实时、长期监 测区域的电能质量情况,通过累积海量数据进行数据统计分析最终评估出区域的电能质量状况。广州致远电子股份有限公司拥有一整套电能质 量在线监测系统,其中包括:电能质量在线监测装置、主站监控服务器PQServer 和分析软件PQS。
