特点优势
-
遵循PROFINET V2.4规范；
-
遵循V2.43 GSDML规范；
-
支持RT数据通信；
-
最大支持1440字节输入及1440字节输出；
-
集成双端口交换机；
-
支持16个卡槽
-
DeviceNet主站支持125K、250K、500K波特率；
-
DeviceNet主站最大支持63个从站；
-
DeviceNet主站支持轮询、位选通、状态变化及周期四种IO方式；
-
DeviceNet支持显式报文功能。

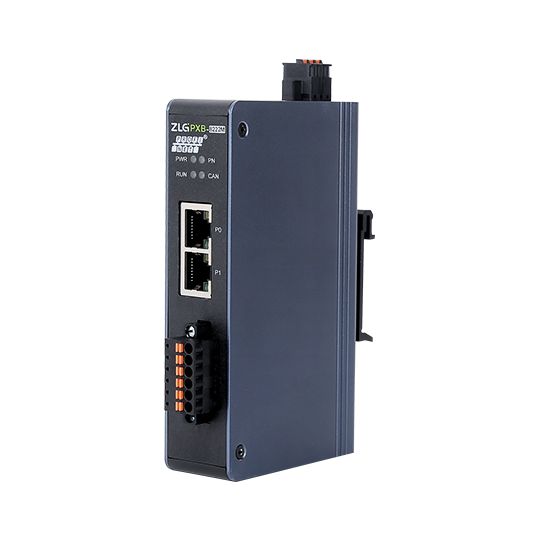

PROFINET转DevieNet主协议转换器
PXB-8222M
PXB-8222M产品是致远电子推出的PROFINET转DeviceNet主的工业现场总线协议转换器。该设备提供简单好用的上位机配置工具，仅需一连一配，轻松实现DeviceNet从机设备接入PROFINET网络。

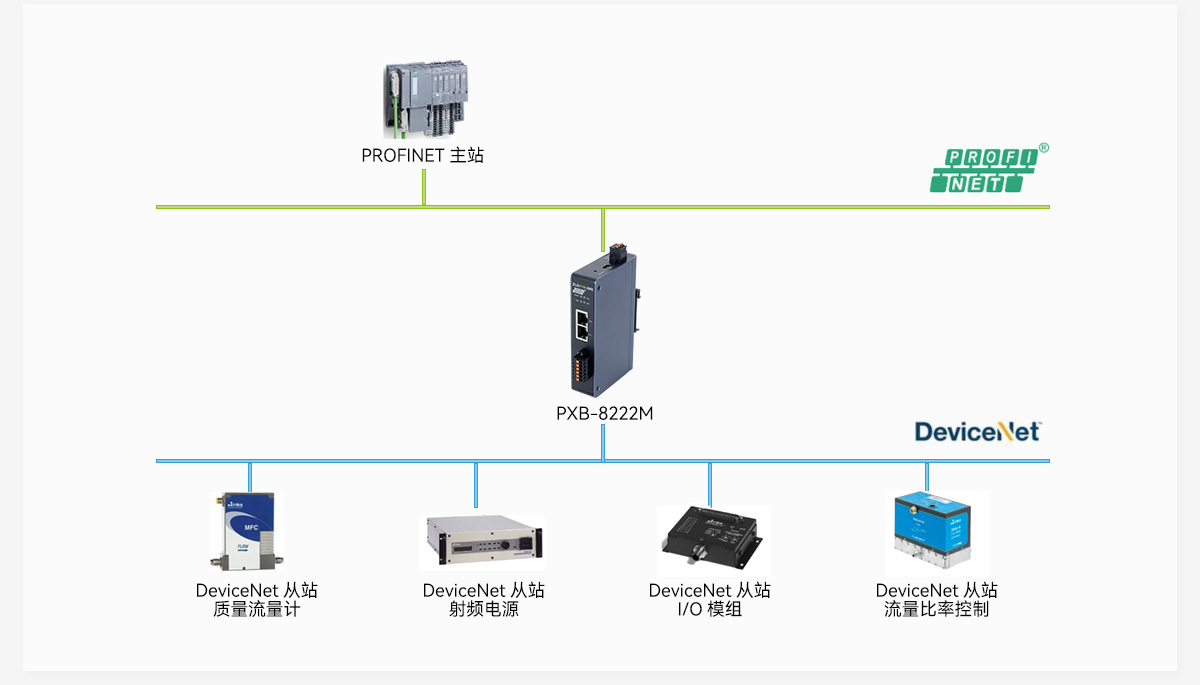

代表案例图
PXB-8222M（让DeviceNet设备/节点接入西门子PROFINET控制网络）
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| CAN隔离： | 数字隔离、电源隔离 |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属+塑胶 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
