特点优势
-
支持EtherCAT主站协议，周期时间可达1ms；
-
提供AWstudio软件管理/监控EherCAT总线及从站设备；
-
支持Modbus TCP主站及从站模式；
-
支持Modbus RTU主站及从站模式；
-
Modbus TCP最大支持8个从站；
-
Modbus RTU最大支持255个从站；
-
Modbus支持条件使能、错误处理、大小端设置等；
-
Modbus支持常用的功能码；
-
支持边缘计算；
EtherCAT主转Modbus RTU协议转换器

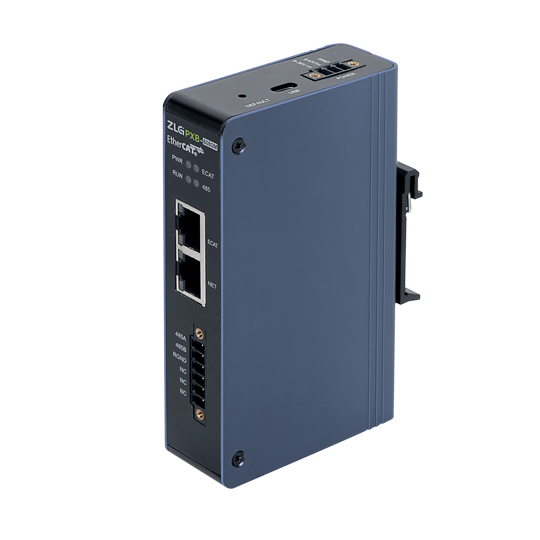

PXB-6080M
PXB-6080M是广州致远电子股份有限公司推出的EtherCAT主站转Modbus协议的工业现场总线协议转换器。本产品具有1路RS485接口、1路EtherCAT主站网口接口、1路标准10/100M以太网接口及1路USB Type-C接口，可实现多个EtherCAT从站设备和Modbus协议之间无缝传输数据。PXB-6080M协议转换器提供上位机配置工具，仅需一连一配，轻松实现EtherCAT与Modbus的数据转换。

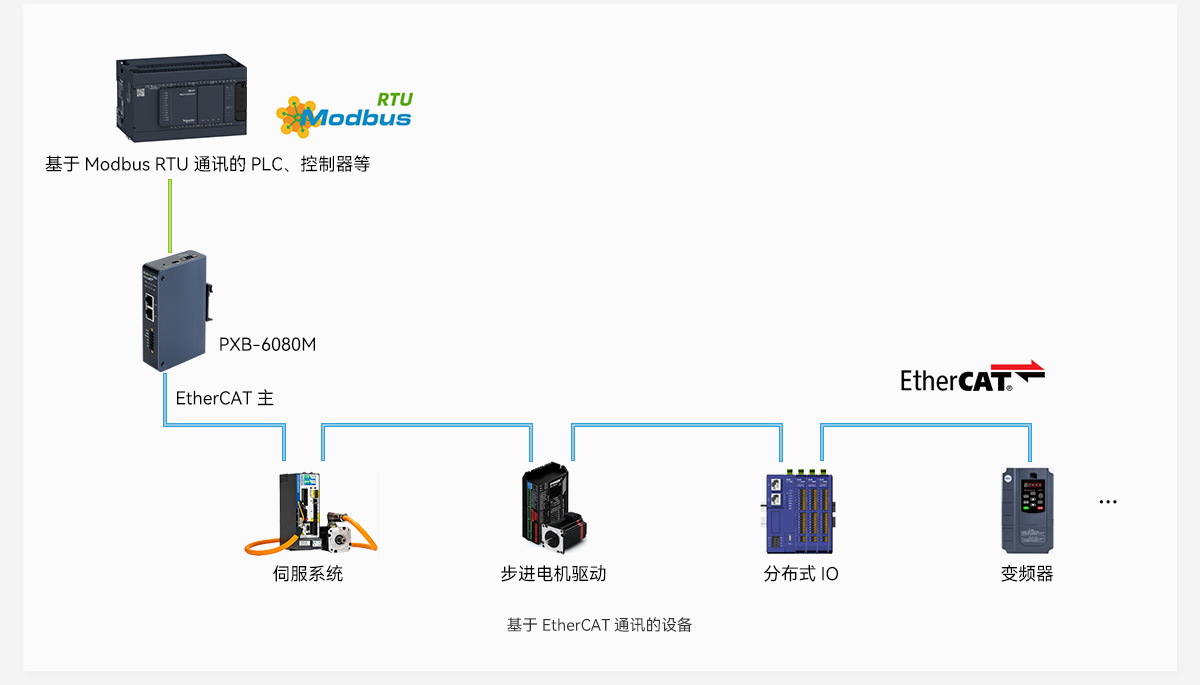

代表案例图
PXB-6080M（让EtherCAT设备/节点接入Modbus RTU通讯网路）
规格参数
| 输入电压： | 9 ~ 36VDC，80mA @ 24VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| 外壳材质： | 金属 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：1.0 kV |
| IEC/EN 61000-4-5 Surge： | 电源：共模1.0 kV，差模0.5 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
