PXB-60系列协议转换器
PXB-60系列协议转换器

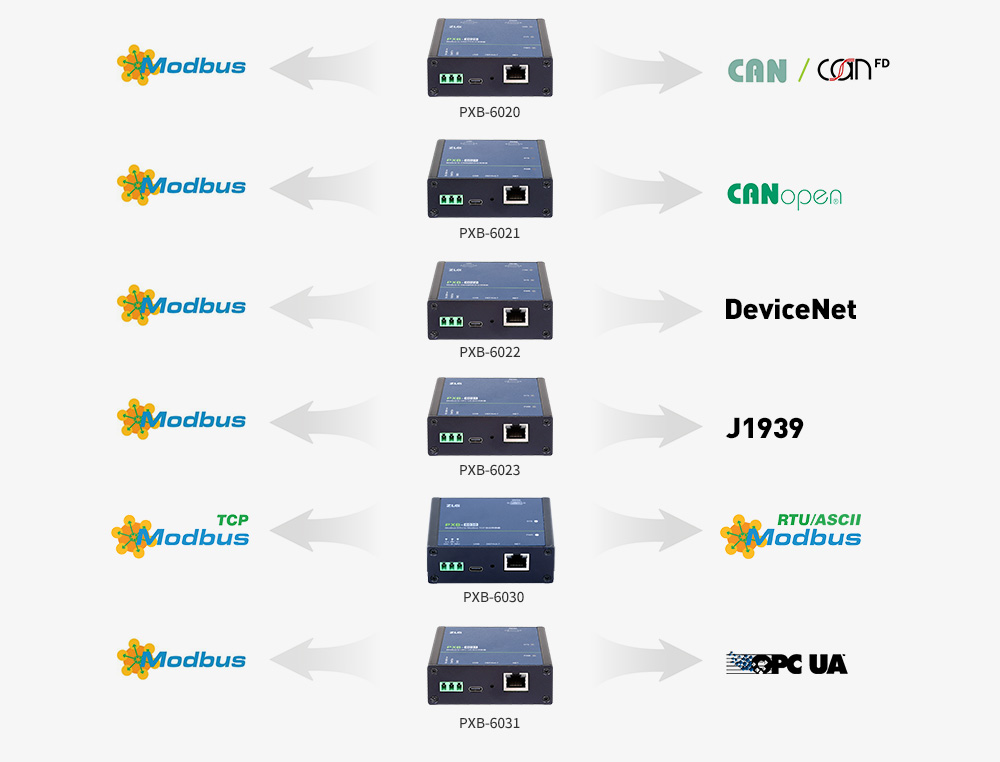

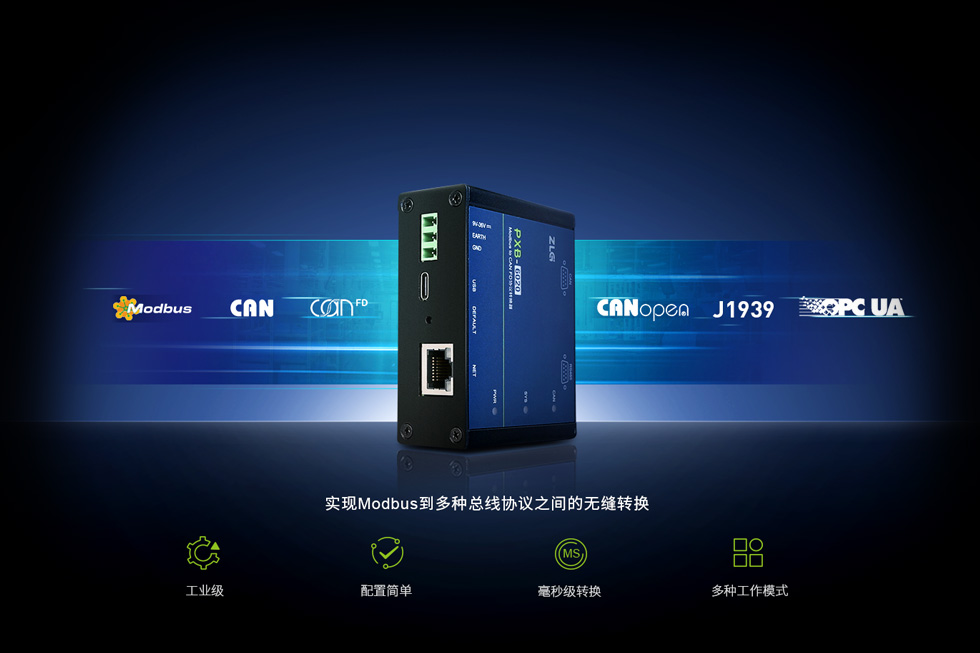

支持 Modbus协议到多种总线协议转换
PXB-60系列协议转换器支持Modbus协议转换到多种总线协议，可将Modbus RTU/TCP 协议转换为CAN、CAN FD、CANopen、1939、OPC UA 总线协议，为工业设备和控制系统提供了更加灵活和可靠的通信方式。
选型表
| 产品名称 | PXB-6020 | PXB-6021 | PXB-6022 | PXB-6022M | PXB-6023 | PXB-6030 | PXB-6031 |
|---|---|---|---|---|---|---|---|
| 协议转换 | Modbus to CAN/CAN FD | Modbus to CANopen | Modbus to DeviceNet | Modbus to DeviceNet主站 | Modbus to SAE J1939 | Modbus RTU/ASCII to Modbus TCP | Modbus to OPC UA |
| 处理器 | 国产RISC-V | 国产RISC-V | 国产RISC-V | 国产RISC-V | 国产RISC-V | 国产RISC-V | 国产RISC-V |
| 主频 | 816MHz | 816MHz | 816MHz | 816MHz | 816MHz | 816MHz | 816MHz |
| 以太网 | 1路百兆 | 1路百兆 | 1路百兆 | 1路百兆 | 1路百兆 | 1路百兆 | 1路百兆 |
| CAN接口 | DB9 | DB9 | DB9 | DB9 | DB9 | / | / |
| RS485 | DB9 | DB9 | DB9 | DB9 | DB9 | DB9 | DB9 |
| Modbus协议 | 支持Modbus TCP/RTU主站及从站 | 支持Modbus TCP/RTU主站 | 支持Modbus TCP/RTU主站 | 支持Modbus TCP/RTU主站及从站 | 支持Modbus TCP/RTU主站及从站 | 支持Modbus TCP/RTU/ASCII主站及从站 | 支持Modbus TCP/RTU主站 |
| CAN FD | 支持 | / | / | / | / | / | / |
| CANopen协议 | / | 支持CANopen从站 | / | / | / | / | / |
| DeviceNet协议 | / | / | 支持DeviceNet从站 | 支持DeviceNet主站 | / | / | |
| SAE J1939 | / | / | / | / | 支持 | / | / |
| OPC UA服务器 | / | / | / | / | / | / | 支持 |
| 转换时间 | 1ms | 1ms | 1ms | 1ms | 1ms | 1ms | 1ms |
| 特性 | 支持Modbus主站及从站 支持Modbus TCP及RTU 支持128组周期发送 支持128组白名单接收 支持自定义发送模式 | 支持Modbus主站 支持Modbus TCP及RTU 标准CANopen从站 提供标准EDS文件 支持80个TPDO和80个RPDO 可更新设备EDS | 支持Modbus主站 支持Modbus TCP及RTU 标准DeviceNet从站 提供标准EDS文件 最大支持512字节轮询输入 最大支持512字节轮询输出 | 支持Modbus主站及从站 支持Modbus TCP及RTU 标准DeviceNet主站 最大支持8个DeviceNet从站 支持四种I/O连接类型 每种I/O连接类型最大支持64字节的输入输出缓存 | 支持Modbus主站及从站 支持Modbus TCP及RTU 支持128输入及128条输出 支持J1939的大于8字节传输 支持J1939的广播和连接管理的传输 | Modbus TCP与Modbus RTU/ASCII相互转换 Modbus TCP最大可支持8个连接 最大支持255个Modbus RTU/ASCII从站 提供四种工作模式 提供设备ID映射功能 | 支持Modbus主站 |
| 供电电压 | 9-36V | 9-36V | 9-36V | 9-36V | 9-36V | 9-36V | 9-36V |
| 工作温度 | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ |
| 存储温度 | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ |
| 功耗 | 约100mA(12V) | 约100mA(12V) | 小于100mA(12V) | 小于100mA(12V) | 约100mA(12V) | 约100mA(12V) | 约100mA(12V) |
| 尺寸 | 84mm*63mm*30mm | 84mm*63mm*30mm | 84mm*63mm*30mm | 84mm*63mm*30mm | 84mm*63mm*30mm | 84mm*63mm*30mm | 84mm*63mm*30mm |
| 安装方式 | 挂耳安装 | 挂耳安装 | 挂耳安装 | 挂耳安装 | 挂耳安装 | 挂耳安装 | 挂耳安装 |

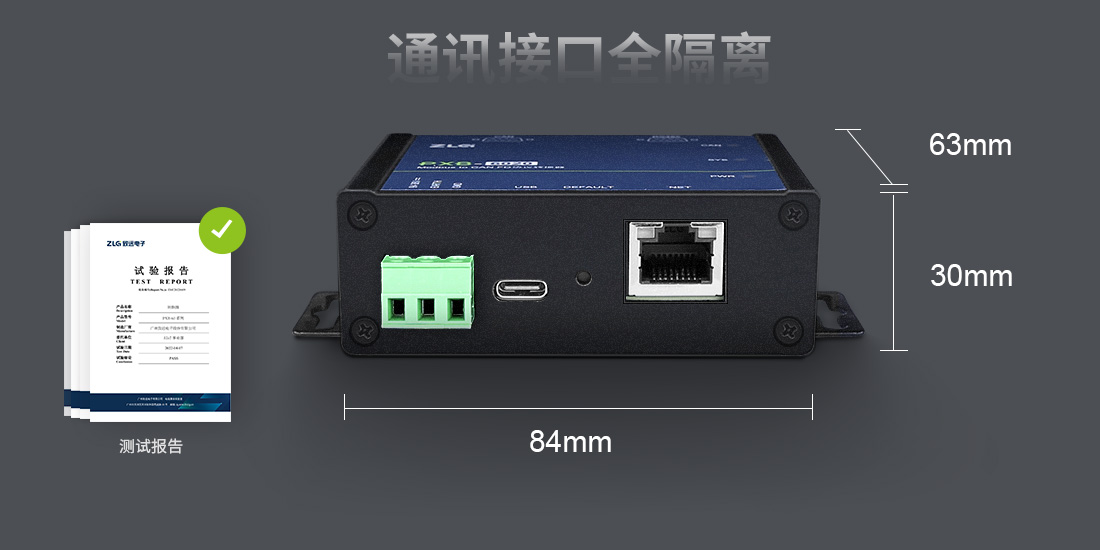

精致小巧，长时间无故障运行，真正工业级

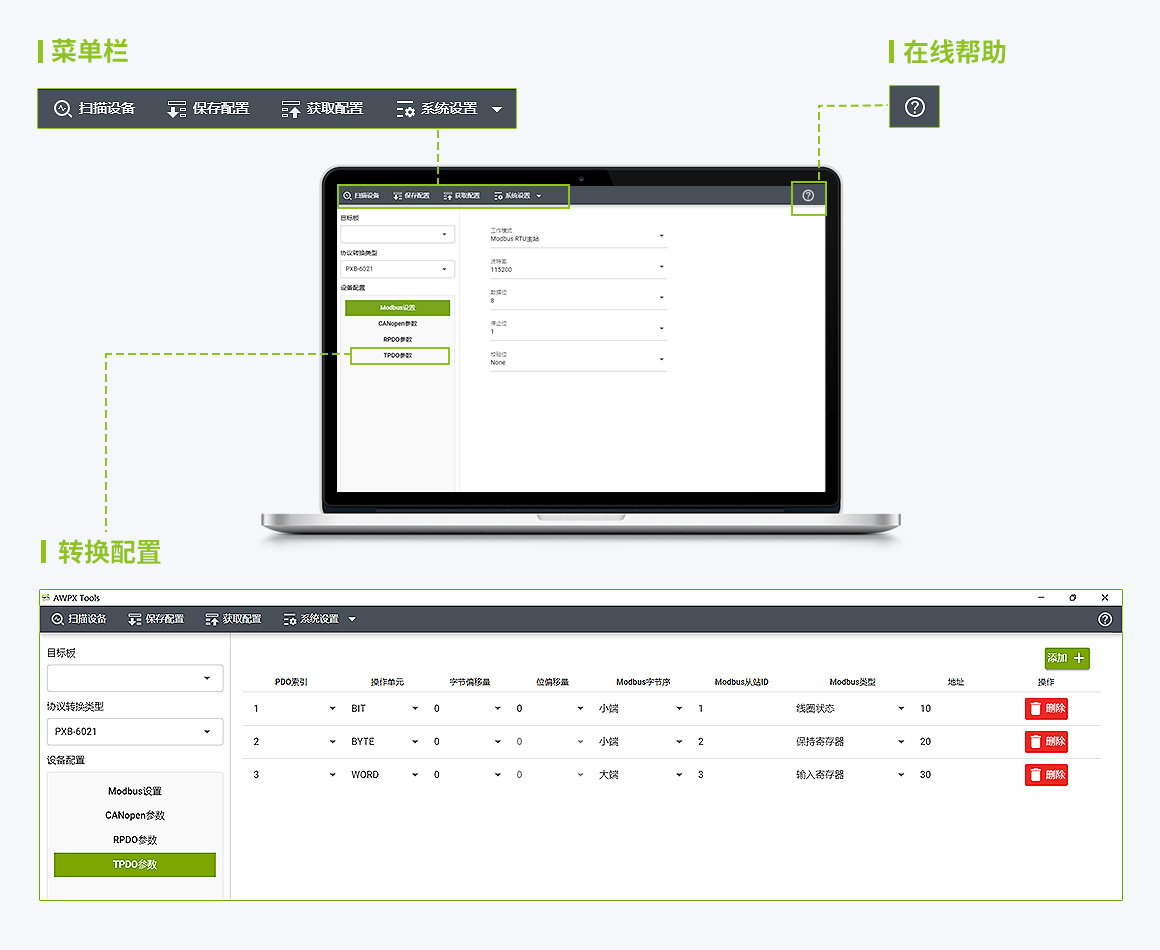

极简配置，简单易用
PXB-60 系列协议转换器通过 AWPX Tools 软件（简称 AWPX）来进行配置，界面简洁易用，在线文档及时查阅，方便用户快速上手。

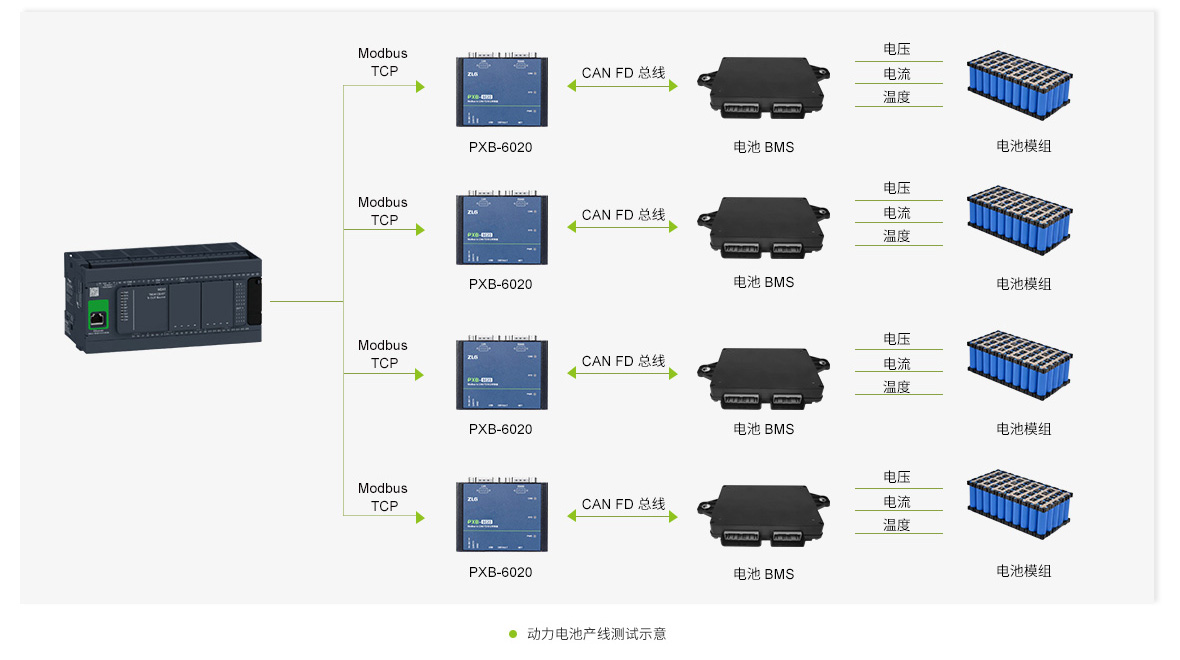

产线测试轻松进行CAN FD扩展
PXB-6020轻松实现PLC扩展CAN/CAN FD总线能力，为锂电池、光伏、汽车零部件产线测试赋能。

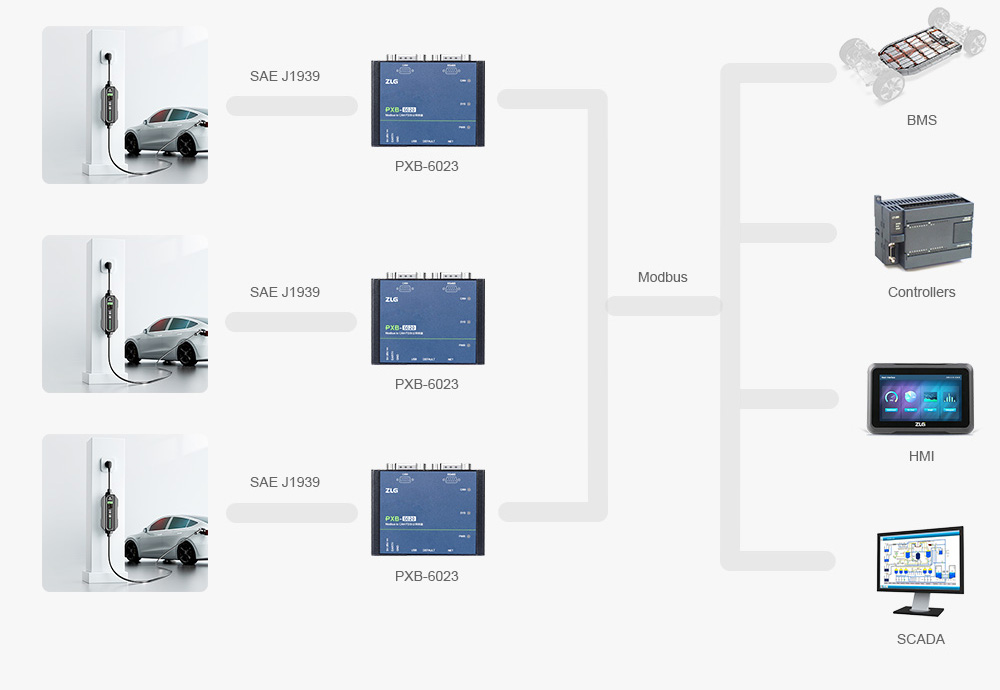

充电桩实现Modbus数据和J1939相互通信
PXB-6023支持Modbus转J1939协议，能将原本使用串行总线进行通讯的设备快速连接到CAN总线，从而实现数据交互。
RS485接口与以太网接口的Modbus设备互相通讯
PXB-6030实现RS485接口与以太网接口的Modbus设备互相通讯，可将不同接口的Modbus设备灵活集成到工业自动化、数据采集、智能楼宇等系统之中。

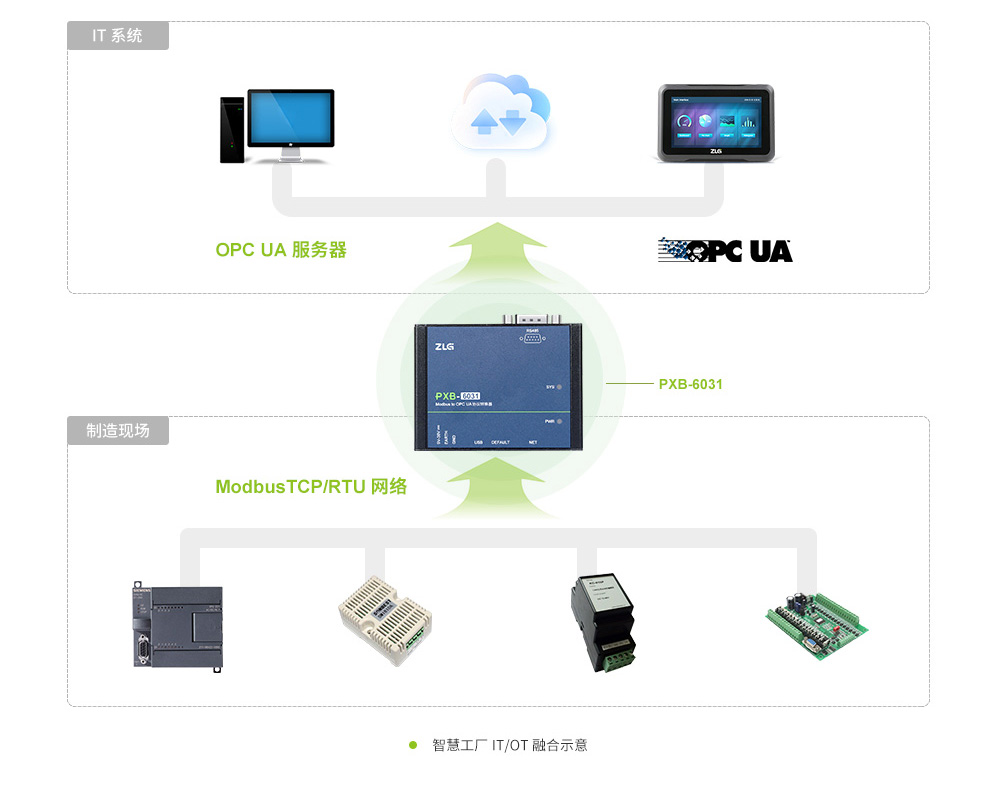

Modbus转OPC UA，工厂自动化高效运作
工厂自动化系统一般采用多种设备和协议，而Modbus和OPC UA比较常见。为了实现工厂自动化高效运作，使用PXB-6031将Modbus转OPC UA协议，实现设备间的数据通信,提高工厂自动化运作效率。
