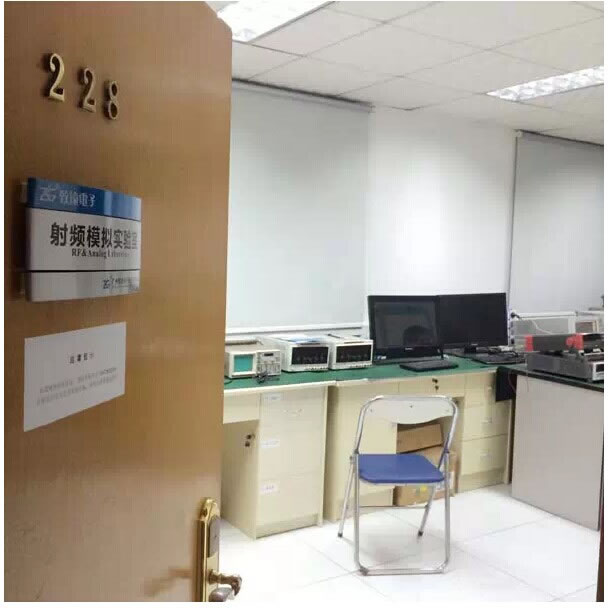

就无线通讯产品而言，因射频信号的不可触摸和不可见，且高频电路、天线匹配等需要检验N多参数，且这些参数均不能单靠经验衡量，所以我们必须依靠一套拥有足够实力的射频检测设备。今天，小编得到公司允许，带各位在线参观广州致远电子股份有限公司无线通讯产品线所配套的强大实验仪器设备。

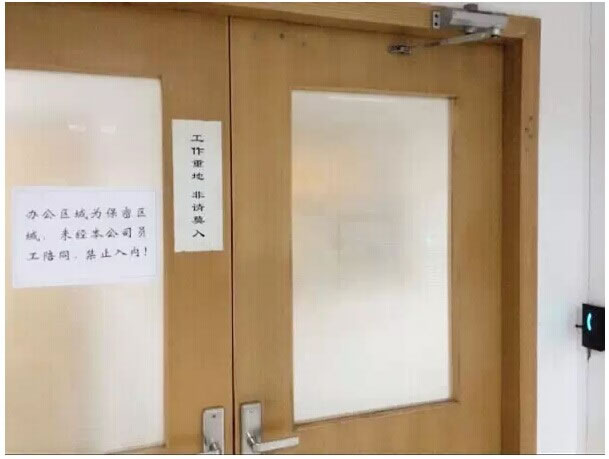

Ps：进入实验室必须实际存在工作需要，并向公司实验室管理部门申请得到允许，方可进入，为此小编是想尽办法啊。

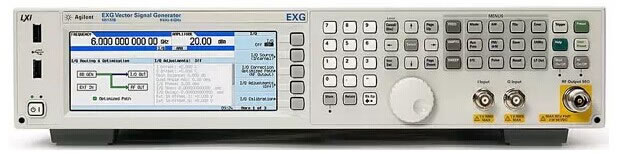

功能：提供工程师所需的各种参考信号，为工程师对各类无线产品的调试带来得天独厚的优势。

使用示例：在900MHz超高频模组调试的时候，可以为超高频模组提供一个标准的915MHz本振信号。

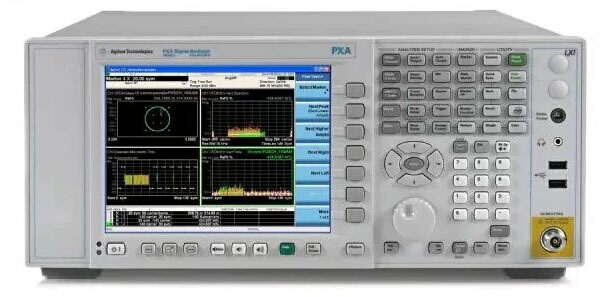

功能：从频域角度分析指定的信号，给出完整的分析数据，并图形化显示，使工程师能深刻的了解指定信号的各种性能。信道分析，信号功率分析，信号噪声分析，相位噪声分析，临道抑制比分析……

使用示例：例如在ZM5168系列Zigbee无线模组调试时，使用PXA信号分析仪进行频带内的输出功率测试，从而确定模组输出是否正常。同时可使用PXA信号分析仪观察模组输出的频点，观察输出频率是否正常。另外还常常用来测试相位噪声、多次谐波、领道抑制比等参数。

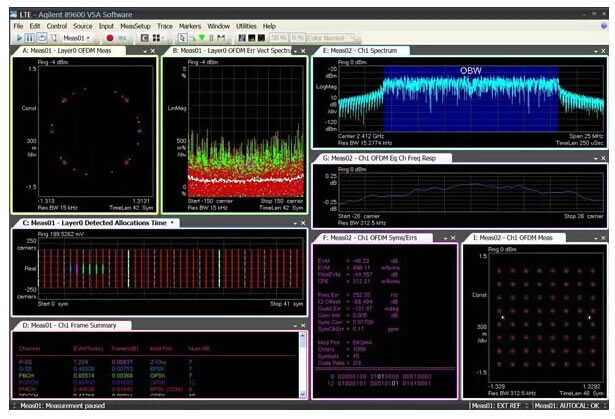

功能：为进一步分析模组的性能添助力，使工程师可同时进行多方面性能的测试：宽频带测量、矢量图、星座图、眼图、解调频谱、时域波形，频域频谱……透过复杂表象，洞悉问题根源。

使用示例：当ZM5168 Zigbee模组正常工作后，就需要检测模组的整体性能。这时候我们就使用89600 VSA 软件来测试模组发出的调制信号的EVM参数。包括星座图、时域波形、频域波形等，从而整体评价模组的性能。

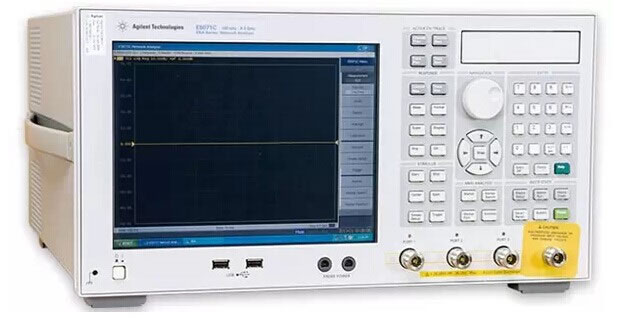

功能: S 参数的测试，特性阻抗测试，幅频响应的测试，使原本抽象的参数具象化，从而加深工程师对于设计的每一个模组、每一条微带的输入输出性能，插入损耗情况的认识，指导工程师进行相应的改进。

使用示例：ZM5168系列Zigbee模组设计之初，我们需要设计一条合适的微带线。通过Agilent E5071C 来测试微带线的特性阻抗和S参数，从而来判断微带线是否合用与ZM5168 Zigbee模组。同样，当我们进行滤波器设计的时候，就可以通过Agilent E5071C 来测试滤波器的幅频响应，来观察滤波器的带宽是否足够，平坦度如何，滚降特性是否满足要求。

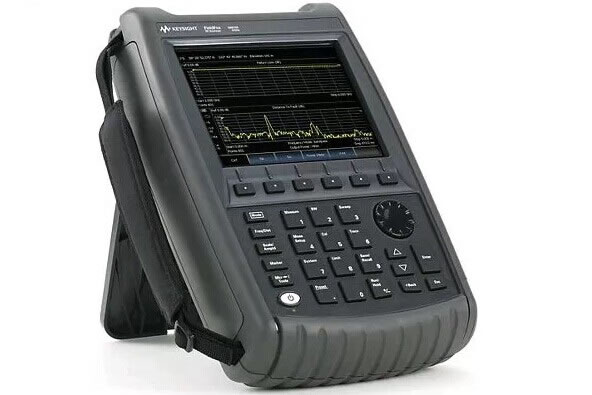

功能：具备简单的信号分析仪和网分功能，可在户外现场实现简单的信号分析。

使用示例：当处于户外实地测试时，我们就使用进行信号的捕获，获取信号强度，所在频段等信息。
