BLE二次开发模块

系列型号:AW824BPT/AW116BPT/(板载PCB天线)
AW824BET/AW116BET/(外置天线)

BLE二次开发模块是基于NXP蓝牙4.0(BLE)无线解决方案开发的一款简单、快捷、高效、且支持二次开发的核心模块,模块内置一颗低成本、高性能的32位处理器,适用于各类智能单品。

该产品很好地帮助客户绕过了繁琐的射频硬件设计、开发与生产过程,并且内置完整的蓝牙4.0(BLE)传输协议,搭配完善的软件开发平台可满足用户快速二次开发的使用需求,减少软件投入,缩短研发周期。

产品选型

产品型号AW824BPTAW824BET AW116BPTAW116BET
内核Cortex-M0+ Cortex-M0+ Cortex-M0Cortex-M0
最高主频 30MHz30MHz48MHz48MHz
SRAM8KB8KB8KB8KB
Flash32KB32KB64KB64KB
UART 3路(一路与蓝牙模块相连) 3路(一路与蓝牙模块相连)2路(一路与蓝牙模块相连)2路(一路与蓝牙模块相连)
I2C4路4路1路1路
SPI2路2路1路1路
ADC1路1路1路1路
DAC0000
Timer5路5路 9路9路
GPIO23路23路19路19路
蓝牙协议蓝牙4.0蓝牙4.0蓝牙4.0 蓝牙4.0
发射功率-20dbm ~ 4dbm(通过AT指令可调)-20dbm ~ 4dbm(通过AT指令可调)-20dbm ~ 4dbm(通过AT指令可调)-20dbm ~ 4dbm(通过AT指令可调)
接收灵敏度-93dBm-93dBm-93dBm-93dBm
天线类型板载天线外置天线板载天线外置天线
评估板型号AM824BLEAM824BLEAM116BLEAM116BLE

蓝牙4.0(BLE)协议标准

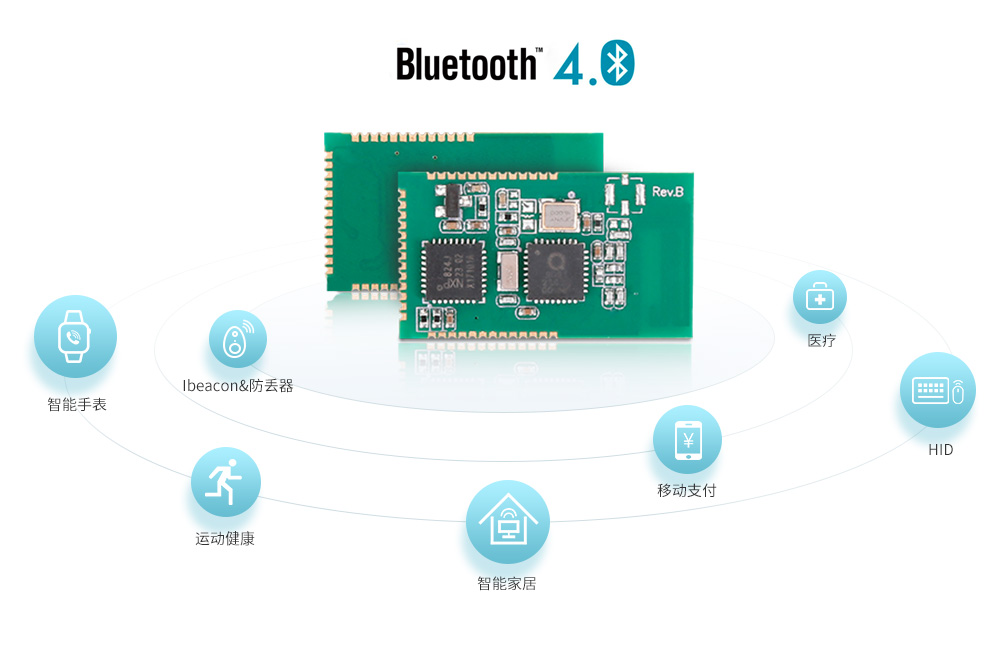

蓝牙核心模块内置完整的蓝牙4.0 (BLE:Bluetooth Low Energy)标准协议,用户无需了解任何与无线协议有关的内容即可快速使用,可广泛应用于各类智能单品,如智能家居、移动支付、蓝牙防丢器、医疗设备等。

支持二次开发

由于无线协议的复杂性,用户自行开发往往会问题频现,ZLG致远电子结合多年的市场经验和该行业用户的实际需求,推出AMetal软件平台,支持用户进行快速二次开发,用户只需专注于实现所需的应用即可。

AMetal SDK究竟是什么?

经过多年的理论探索和实践,ZLG成功搭建了AMetal SDK裸机软件开发平台,AMetal SDK最大的特点是提供了一套标准化的软件接口规范,重新抽象了MCU本身的功能部件,用户无论是使用ARM还是DSP或x86,标准的接口函数均保存不变,无需了解MCU、OS有关的任何知识,只要懂C语言,就能将自己的创意快速转化成产品。

传输距离

蓝牙核心模块最大发送功率为4dBm(-20~4dBm可调),最远传输距离超过20m,可满足绝大部分采用蓝牙连接的应用场景。

一主多从模式

蓝牙核心模块不仅支持点对点透明传输,还可实现1对8一主多从模式,实现多个设备间的信息交互。

传输加密

在通信过程中不仅需考虑数据的稳定传输,做到不错、不乱、不丢,还需保证用户数据的安全保密, AW824BPT蓝牙核心板采用AES数据加密规范,确保用户数据不被第三方识别和获取。备间的信息交互。

开发套件

为了使用户能够对产品进行快速的评估,我们提供了简单易用及功能丰富的评估套件,包括多个型号的主控底板,带标准接口的外围常用功能选配件,用户可选择自由组装,快速形成原型机,抢占市场先机。

射频模拟实验室,无线通信产品的质量保证
