BLE 4.0透传模组

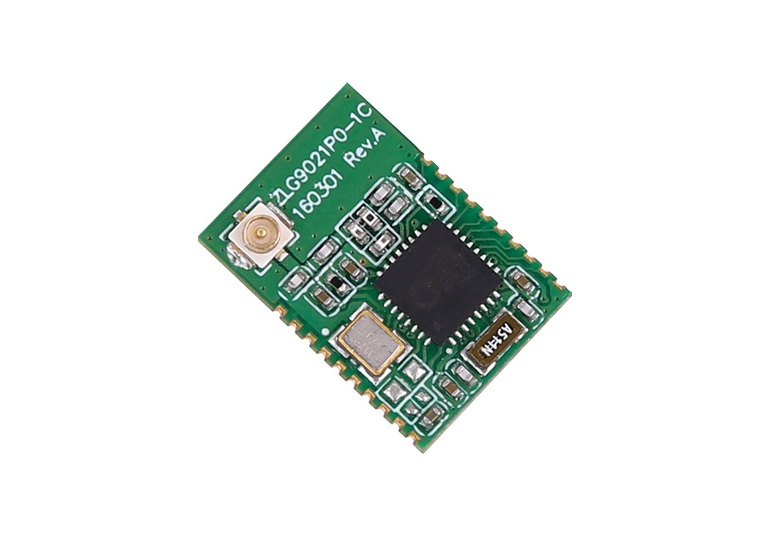

系列型号:ZLG9021系列

ZLG9021系列蓝牙模组是一款低成本、低功耗和小尺寸的BLE模组,符合蓝牙4.0标准,模组硬件经过严格的射频检验,内置完整的无线协议栈,支持串口透明传输模式,用户无需进行繁琐的射频硬件设计或无线协议的开发即可快速使用,大幅减少研发投入,缩短产品的研发周期。

该模组能为各类电子产品快速升级蓝牙连接功能,使其更好的与智能移动设备相融合,可广泛应用于各种电子设备,如智能单品、仪器仪表、医疗设备、智能家居、汽车电子、娱乐设备等。

产品选型

产品型号ZLG9021P0-1-TCZLG9021P0-1C-TC
接口UARTUART
传输模式透明传输透明传输
发送功率-20~+4dBm-20~+4dBm
接收灵敏度 -93dBm -93dBm

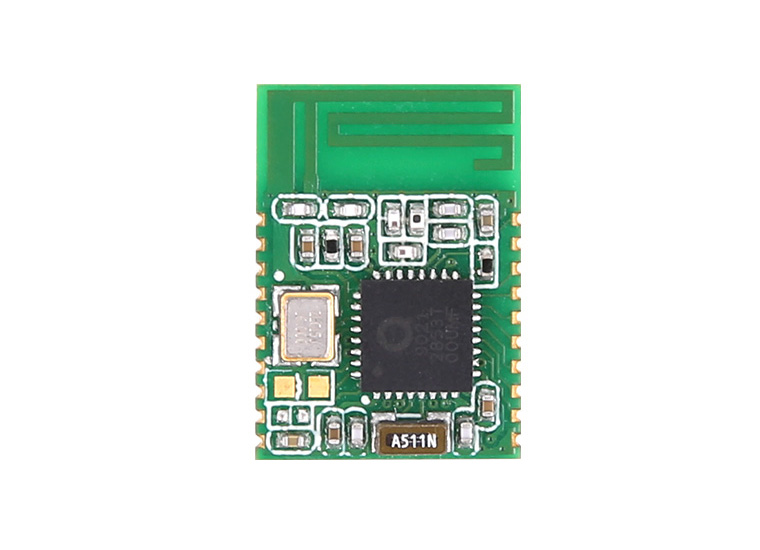

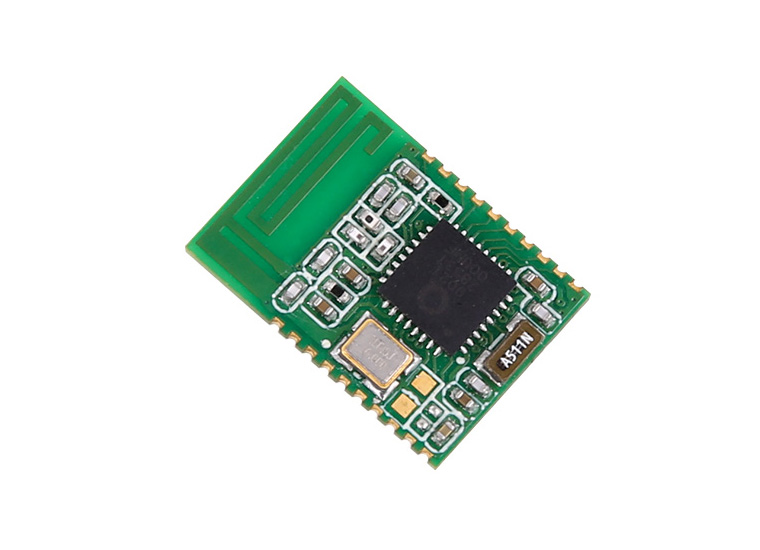

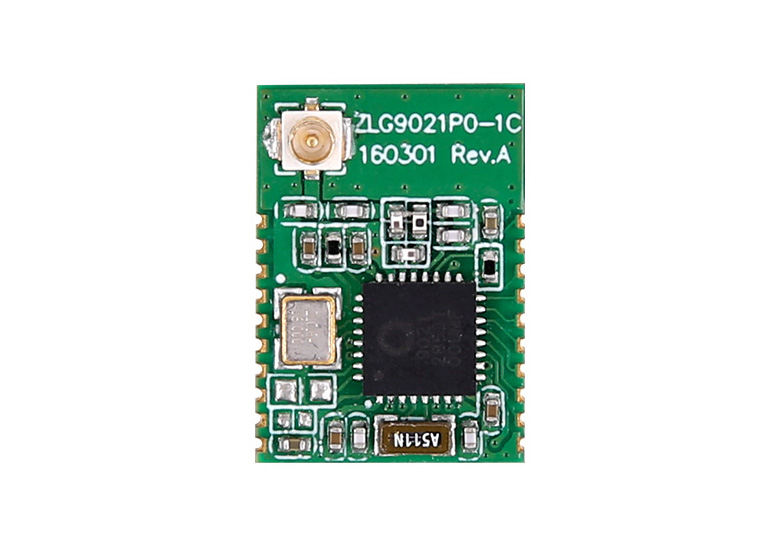

天线形式板载PCB外接天线
封装 邮票孔 邮票孔
产品尺寸12*17mm12*17mm
包装类型托盘托盘
最小包装数量MPQ10001000
在线购买购买购买

建议按照MPQ数量采购。

评估板:ZLG902X Demo Kit

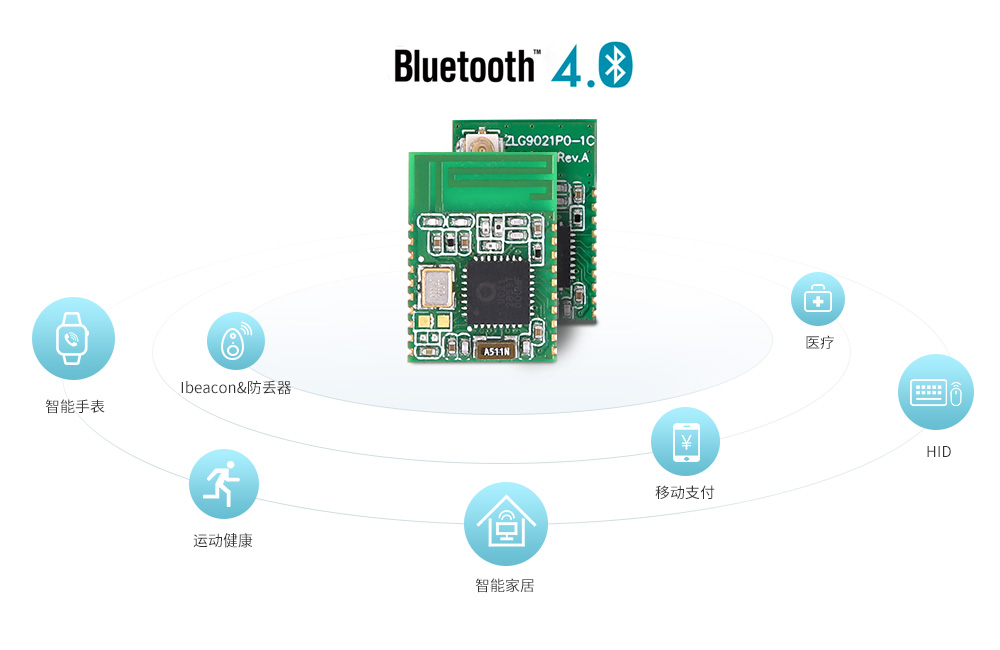

蓝牙4.0(BLE)协议标准

ZLG9021系列蓝牙模组内置完整的蓝牙4.0 (BLE:Bluetooth Low Energy)标准协议,用户无需了解任何与无线协议有关的内容即可快速使用,可广泛应用于各类智能单品,如智能家居、移动支付、蓝牙防丢器、医疗设备等。

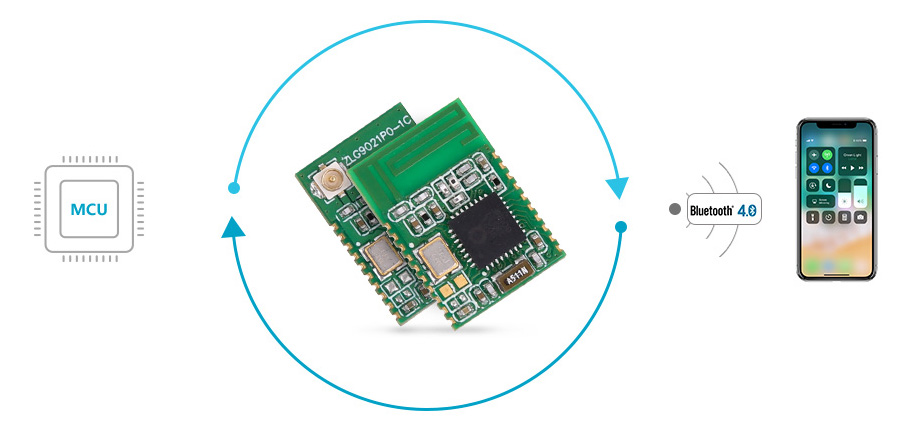

串口双向透明传输

ZLG9021系列蓝牙模组采用全透明传输方式:即发送方发送的数据和接收方接收的数据内容和长度完全一致,相当于一段无形的传输线,通过该模组可以使传统的串口设备快速实现无线化。

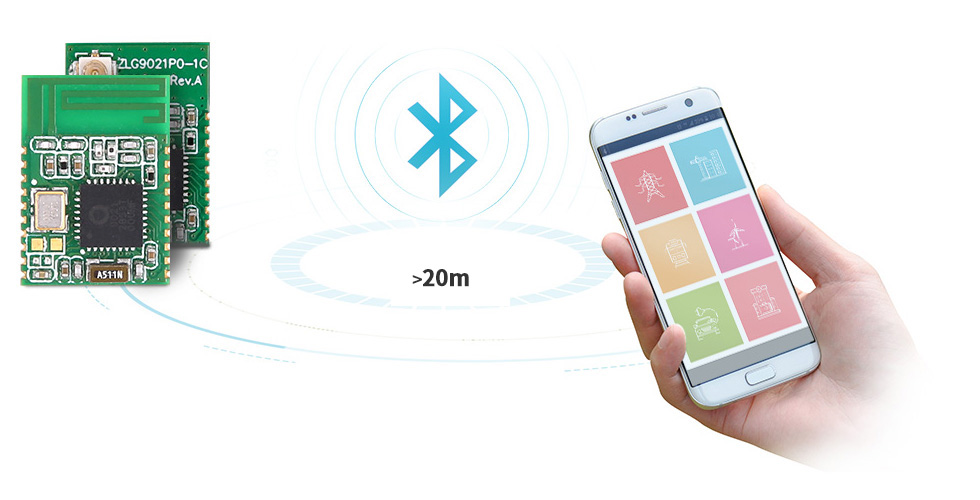

传输距离

ZLG9021系列蓝牙模组最大发送功率为4dBm(-20~4dBm可调),最远传输距离超过20m,可满足绝大部分采用蓝牙连接的应用场景。

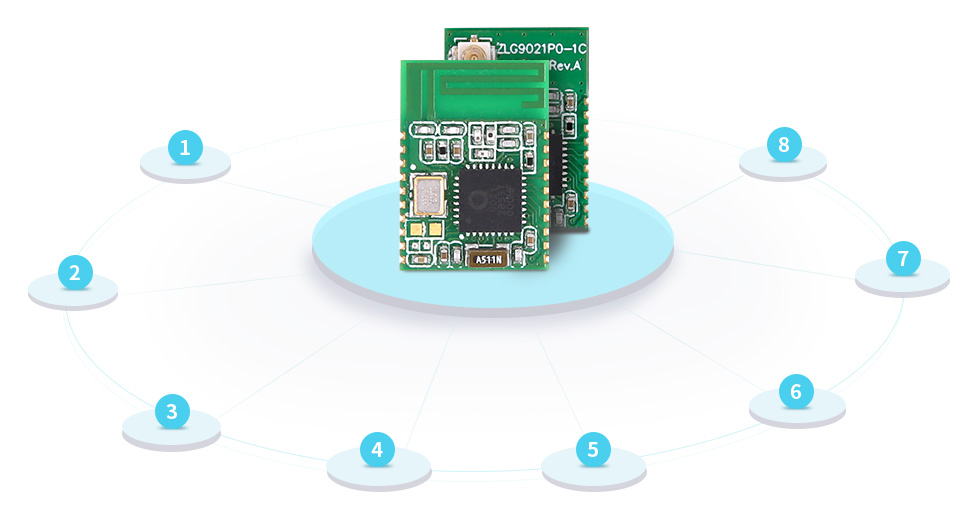

一主多从模式

ZLG9021系列蓝牙模组不仅支持点对点透明传输,还可实现1对8一主多从模式,实现多个设备间的信息交互。

超低功耗

ZLG9021系列蓝牙模组采用应用性较强的功耗控制技术,尽量降低模组功能损耗,深度休眠电流仅有2.32uA,功耗接近当前主流蓝牙方案的一半,极适用于对功耗有较高要求的低功耗应用场合。

传输加密

在通信过程中不仅需考虑数据的稳定传输,做到不错、不乱、不丢,还需保证用户数据的安全保密,ZLG9021系列蓝牙模组采用AES数据加密规范,确保用户数据不被第三方识别和获取。

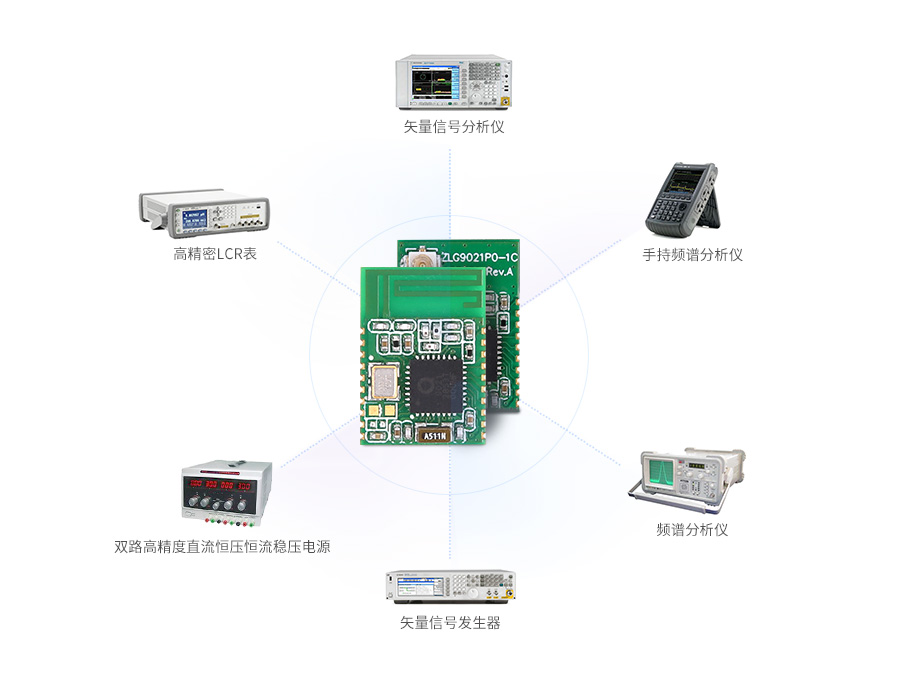

射频模拟实验室,无线通信产品的质量保证
